Fundamentals of Oscilloscopes Slide 45

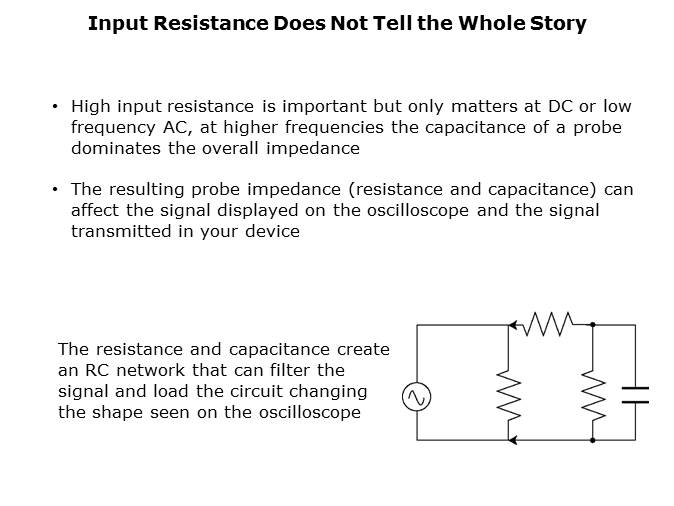

Although input resistance is important it is not the whole story. There is also some capacitance in these passive probes too, so they create an RC network which can load the circuit, depending on the frequencies being dealt with.
