Fundamentals of Oscilloscopes Slide 27

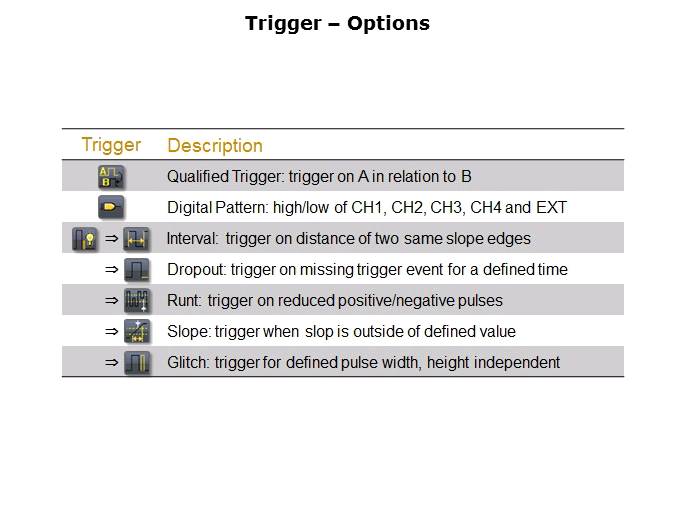

Advanced trigger functions allow the user to apply a qualified trigger. For example, the scope can be triggered when channel 1 goes high and channel 2 goes low. Other advanced trigger functions include an interval trigger, a runt trigger, a glitch trigger which can be used depending on the application.
