Embedded Systems Troubleshooting with Oscilloscopes Slide 20

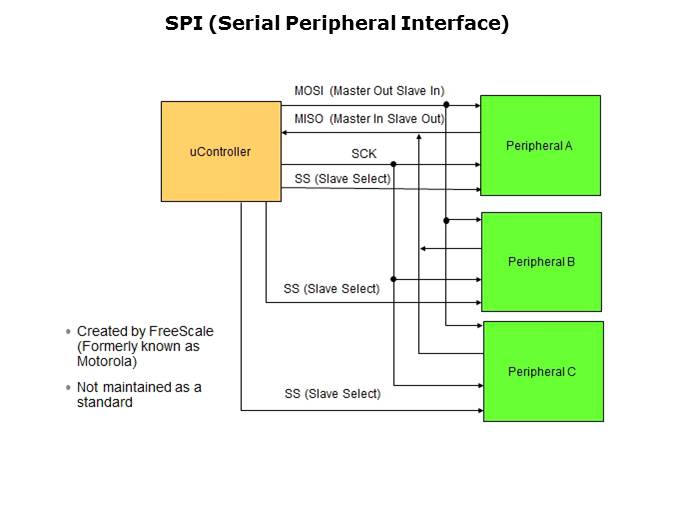

Shown on this slide is a basic block diagram of an SPI interface, consisting of a microcontroller and peripherals. This shows the relationship of the master and slave in and out, along with the individual chip selects and shared system clock.
