REC 系列
中功率 DC/DC 轉換器

穩壓式 DC/DC 轉換器具有醫療級隔離能力,採用緊湊型業界標準引腳配置

REC 系列小型電源供應器提供 3 W 至 30 W 的款式及多種業界標準封裝類型 (DIP24、SMD 和 2" x 1"),並且通過 EN、UL 和/或 CB 認證。 此系列具有寬廣的輸入範圍 (2:1 和 4:1),且效率高達 87%。 這些特點讓此系列成為多功能的解決方案,適用於工業控制、電信以及醫療領域的多種應用。 由於具備高達 10 kVDC 的高度隔離能力,REC 系列轉換器能提供特別有效的絕緣能力。 可提供多種引腳配置,符合既有的業界標準引腳配置。

REC3.5 和 REC6 具有最高的隔離能力,兩者皆提供 8 kVDC 或 10 kVDC 強化隔離。 這些款式特別適合用於需要直接接觸病患的醫療應用。 REC3.5 和 REC6 具有高度隔離能力,因此非常適合需操作員接觸的工業控制、高壓電路、電表系統以及 IGBT 驅動器。



特點

  • 3 W 至 30 W 功率
  • 高達 10 kVDC 隔離
  • 通過 EN、UL/cUL、CB 醫療認證 (3.5 W/6 W)
  • 超緊湊
  • 標準 DIP24、SMD 或 2"x1" 封裝
  • 環境溫度高達 +85°C
  • 短路與過載防護
  • 標準三年保固

應用

  • 工業控制
  • 儀表和測試設備
  • 醫療
  • 電信



  • REC3
  • REC5
  • REC8
  • REC10
  • REC20
  • REC30
  • REC3A
  • REC5A
  • REC6A
  • REC10M
  • REC15M
  • REC3-5R
  • REC6R
  • RPA20
  • RPA30

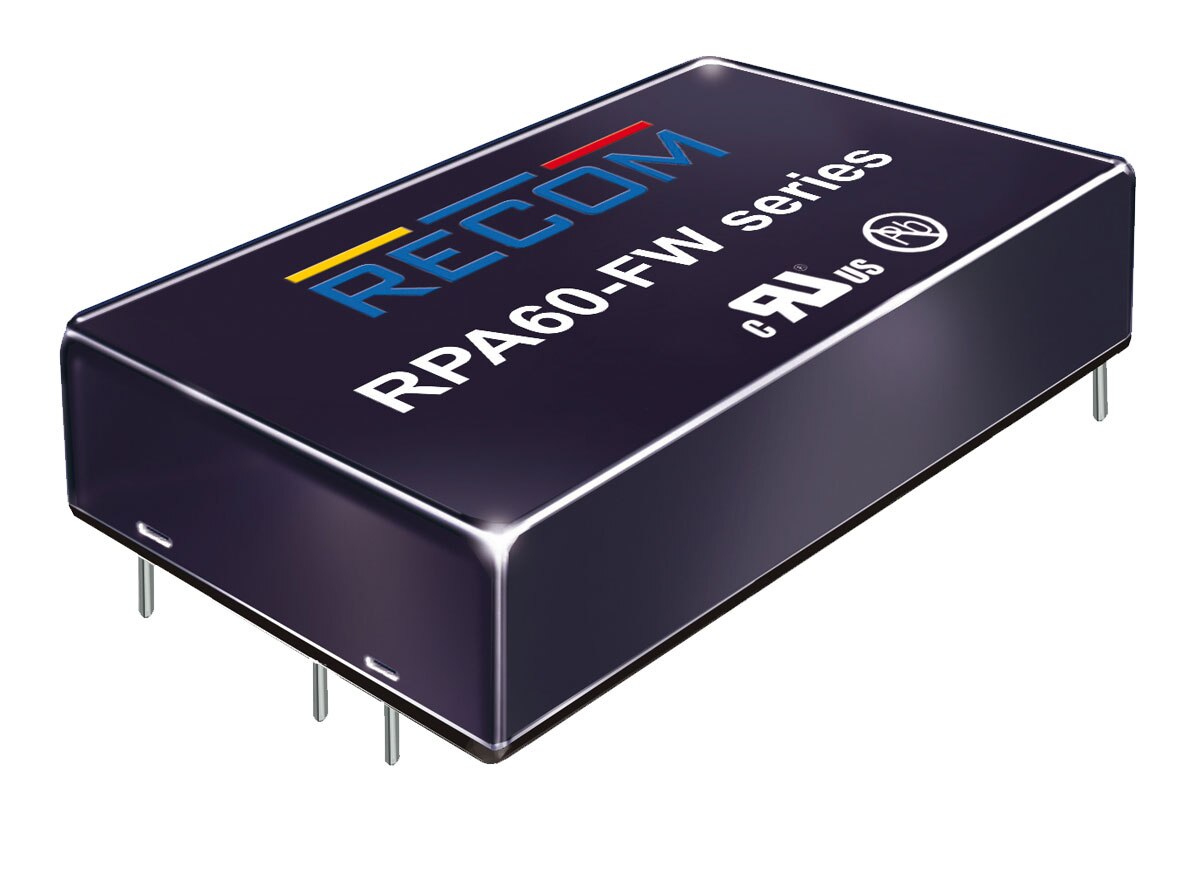

  • RPA60

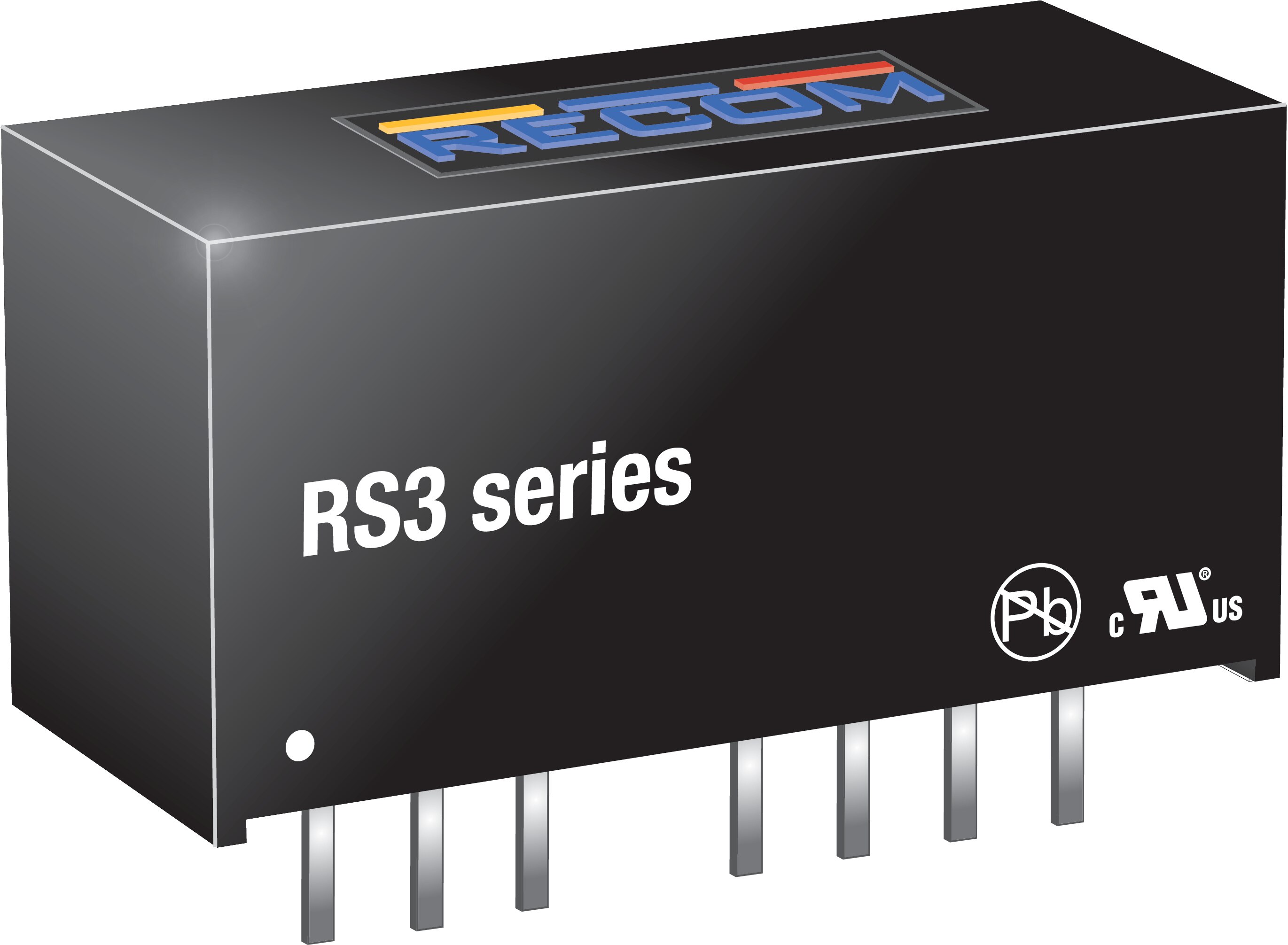

  • RS3

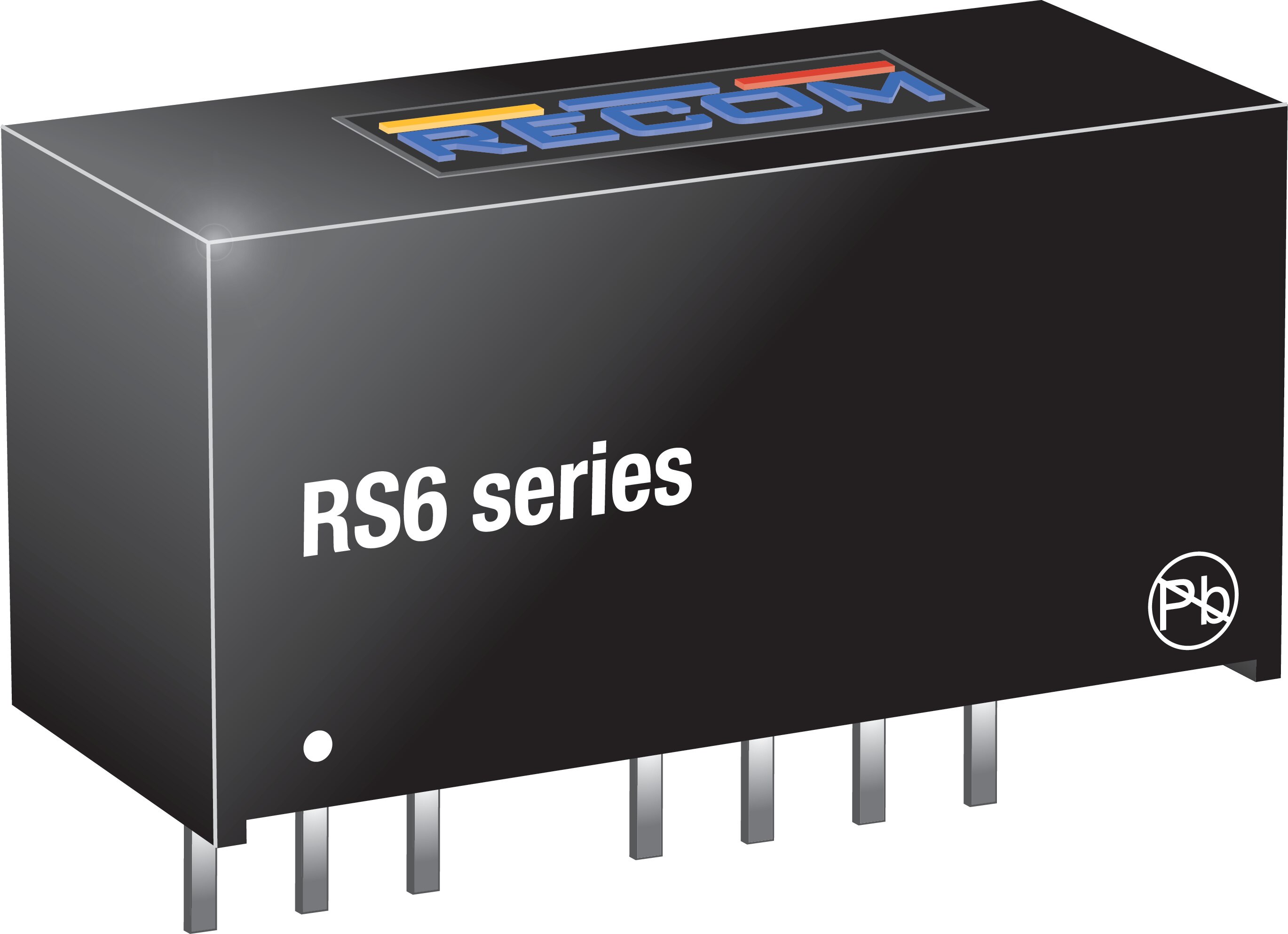

  • RS6

REC3 系列 3 W DC/DC 電源模組


RECOM 的 REC3 系列提供 3 W 功率和 3 種引腳配置選項。

REC3 系列 3

除了標準的 2 kVDC 隔離能力外,REC3 系列更提供 4 kVDC (= "/H4") 或 6 kVDC (= "/H6") 選項,因此非常適合醫療應用以及其他精細的工業應用。 封裝類型可採用 DIP-24 塑膠或五邊屏蔽式 DIP24 金屬外殼 (= "/M" 選項),以及 SMD 引腳 (="/SMD" 選項)。 以上款式皆提供兩種業界標準引腳配置 (「"A" 或 "/C" 選項),B 引腳配置則具有 1.6 kVDC 隔離能力。 遠端開/關控制可透過 /CTRL 選項達成 (僅限 A 引腳配置)。 這些轉換器可短暫提供 140% 額定功率,以因應具有大電容負載或高啟動電流的應用。

特點

  • 2 kV、4 kVDC 和 6 kVDC 隔離
  • 業界標準 3 W DIP24 封裝
  • 回授穩壓輸出
  • 連續短路防護
  • 寬廣輸入 2:1 和 4:1
  • 通過醫療認證 (4 kV/6 kV 款式)
  • EN 和 UL 證書
  • 三種引腳配置選項、三種外殼樣式
  • 控制引腳選項
  • 效率達 86%

應用

  • 工業控制
  • 儀表和測試設備
  • 隔離式 I/O 板
  • 醫療
  • 電信
  • 中間匯流排
零件編號 說明
REC3-2405SRW/H4/A CONV DC/DC 3W SGL 5V OUT DIP24 查看詳情
REC3-2412SRWZ/H2/A CONV DC/DC 3W 9-36VIN 12VOUT 查看詳情
REC3-0505SRW/H4/A CONV DC/DC 3W SGL 5V OUT DIP24 查看詳情
REC3-1205SRW/H6/C CONV DC/DC 3W 9-18VIN 05VOUT 查看詳情
REC3-0505SRW/H6/C CONV DC/DC 3W 4.5-9VIN 05VOUT 查看詳情
REC3-2412DRW/H4/A CONV DC/DC 3W DL +/-12VOUT DIP24 查看詳情
REC3-0515DR/H1 CONV DC/DC 3W 5VIN +/-15VOUT 查看詳情
REC3-2405SRWZ/H4/A CONV DC/DC 3W 9-36VIN 05VOUT 查看詳情
查看更多REC3 系列

REC5 系列 5 W DC/DC 電源模組


RECOM 的 REC5 系列提供 5 W 功率搭配業界標準引腳配置。

REC5

REC5 系列提供 2 kVDC 的標準隔離能力,或可選擇 4 kVDC 或 6 kVDC,因此非常適合工業、醫療以及其他精細的高階應用。 封裝可採用 DIP-24 非導通塑膠或五邊屏蔽式 DIP24 金屬外殼 (= "/M" 選項),以及 DIP24-SMD 外殼 (= "/SMD" 選項)。 以上款式皆提供兩種業界標準引腳配置 ("/A" 或 "/C" 選項)。 "B" 引腳配置款式亦提供 "H" 型號的 1.6 kVDC 隔離能力。 遠端開/關控制可透過 /CTRL 選項達成 (僅限 "A" 引腳配置)。 這些轉換器可短暫提供 140% 額定功率,以因應具有大電容負載或高啟動電流的應用。

特點

  • 4 kVDC 和 6 kVDC 高度隔離能力
  • 5 W DIP24 業界標準封裝
  • 回授穩壓輸出
  • 連續短路防護
  • 寬廣輸入 2:1 和 4:1
  • 通過醫療應用認可
  • EN 和 UL 安全認可
  • 兩種引腳配置選項、三種外殼樣式
  • 效率達 86%

應用

  • 工業控制
  • 儀表和測試設備
  • 隔離式 I/O 板
  • 醫療
  • 電信
  • 中間匯流排
零件編號 說明
REC5-1205SRW/H4/A CONV DC/DC 5W SGL 5V OUT DIP24 查看詳情
REC5-1212SRW/H4/A CONV DC/DC 5W SGL 12V OUT DIP24 查看詳情
REC5-2405SRW/H4/A CONV DC/DC 5W SGL 5V OUT DIP24 查看詳情
REC5-1205SRW/H6/A CONV DC/DC 5W 9-18VIN 05VOUT 查看詳情
REC5-2412DRW/H4/A CONV DC/DC 5W 18-36VIN +/-12VOUT 查看詳情
REC5-2415DRW/H4/A CONV DC/DC 5W DL +/-15VOUT DIP24 查看詳情
REC5-2405SRWZ/H2/A CONV DC/DC 5W 9-36VIN 05VOUT 查看詳情
REC5-0505SRW/H4/A CONV DC/DC 5W SGL 5V OUT DIP24 查看詳情
查看更多REC5 系列

REC8 系列 8 W DC/DC 電源模組


RECOM 的 REC8 系列提供 8 W 功率,搭配 2 kVDC 或 3 kVDC 的強化隔離能力。

REC8

REC8 系列轉換器提供單一和雙重穩壓輸出,採用 DIP24 封裝,提供 2 kV 或 3 kV 隔離能力選項,非常適合高功率的工業或醫療應用。 遠端開/關控制屬於標準功能,/SMD 選項則提供 SMD 引腳配置。 這些轉換器可短暫提供 150% 額定功率,以因應具有大電容負載或高啟動電流的應用。

特點

  • 2 kVDC 和 3 kVDC 隔離能力選項
  • 8 W DIP24 封裝
  • 2:1 和 4:1 款式
  • 連續短路防護 (功率限制)
  • 3.3 V、5 V 輸出具有同步整流
  • 全 SMD 內部設計
  • 通孔或 SMD 引腳配置選項
  • 遠端控制引腳
  • 效率達 87%

應用

  • 工業控制
  • 儀表和測試設備
  • 隔離式 I/O 板
  • 醫療
  • 電信
  • 中間匯流排
零件編號 說明
REC8-243.3SRWZ/H3/A/M CONV DC/DC 8W 24VIN 3.3VOUT 查看詳情
REC8-1205SRW/H3/A/M CONV DC/DC 8W 12VIN 05VOUT 查看詳情
REC8-2415SRWZ/H3/A/M CONV DC/DC 8W 24VIN 15VOUT 查看詳情
REC8-2412SRWZ/H3/A/M CONV DC/DC 8W 24VIN 12VOUT 查看詳情
REC8-0505SRW/H3/A/M CONV DC/DC 8W 05VIN 05VOUT 查看詳情
REC8-2412DRWZ/H3/A/M CONV DC/DC 8W 24VIN 12VOUT DUAL 查看詳情
REC8-2405SRW/H2/A/M CONV DC/DC 8W 24VIN 05VOUT 查看詳情
REC8-2405SRWZ/H2/A/M CONV DC/DC 8W 24VIN 05VOUT 查看詳情
查看更多REC8 系列

REC10 系列 10 W DC/DC 電源模組


RECOM 的 REC10 系列提供 10 W 功率,採用 DIP24 封裝,具有連續短路防護。

REC10

REC10 系列轉換器提供單一和雙重穩壓輸出,採用 DIP24 封裝,提供 2 kV 或 3 kV 隔離能力選項,非常適合高功率的工業或醫療應用。 遠端開/關控制屬於標準功能,/SMD 選項則提供 SMD 引腳配置。 這些轉換器可短暫提供 150% 額定功率,以因應具有大電容負載或高啟動電流的應用。

特點

  • 2 kVDC 和 3 kVDC 隔離能力選項
  • 10 W DIP24 封裝
  • 2:1 和 4:1 款式
  • 連續短路防護 (功率限制)
  • 3.3 V、5 V 輸出具有同步整流
  • 全 SMD 內部設計
  • 通孔或 SMD 引腳配置選項
  • 遠端控制引腳
  • 效率達 87%

應用

  • 工業控制
  • 儀表和測試設備
  • 隔離式 I/O 板
  • 醫療
  • 電信
  • 中間匯流排
零件編號 說明
REC10-2405SRWZ/H3/A/M CONV DC/DC 10W 24VIN 05VOUT 查看詳情
REC10-2412DRWZ/H3/A/M CONV DC/DC 10W 24VIN 12VOUT DUAL 查看詳情
REC10-2412SRWZ/H3/A/M CONV DC/DC 10W 24VIN 12VOUT 查看詳情
查看更多REC10 系列

REC20 系列 20 W DC/DC 電源模組


RECOM 的 REC20 提供 20 W 功率,搭配 2:1 和 4:1 輸入電壓範圍,採用 2" x 1" 封裝,具備 1.6 kVDC 隔離能力,非常適合更高功率的工業應用。

REC20

REC20-xxxxS_DZ 系列提供單一和雙重穩壓輸出,採用 2" x 1" 封裝,提供 1.6 kVDC 隔離能力,非常適合更高功率的工業應用。 遠端開/關控制屬於標準功能。 在標準功能下,更高電流輸出會提高輸出電壓,以補償軌道損耗。 此轉換器獲得 UL/EN/IEC 安全標準的全面認證。

特點

  • 1.6 kVDC 隔離
  • 2:1 和 4:1 款式
  • 六邊屏蔽
  • 2" x 1" 封裝
  • 外部開/關控制
  • 連續短路防護
  • 效率高達 90.5%
  • 固定切換頻率

應用

  • 工業控制
  • 電信
  • 電池供電式設備
  • 分散式電源應用
零件編號 說明
REC20-2415S CONV DC/DC 20W 18-36VIN 15VOUT T 查看詳情
REC20-2412D CONV DC/DC 20W 18-36VIN +/-12VOU 查看詳情
REC20-2412SZ CONV DC/DC 20W 9-36VIN 12VOUT TH 查看詳情
REC20-2415SZ CONV DC/DC 20W 9-36VIN 15VOUT TH 查看詳情
REC20-483.4S CONV DC/DC 20W 36-75VIN 3.4VOUT 查看詳情
REC20-245.1S CONV DC/DC 20W 18-36VIN 5.1VOUT 查看詳情
REC20-2415DZ CONV DC/DC 20W 9-36VIN +/-15VOUT 查看詳情
REC20-243.4SZ CONV DC/DC 20W 9-36VIN 3.4VOUT T 查看詳情
查看更多REC20 系列

REC30 系列 30 W DC/DC 電源模組


RECOM 的 REC30 提供 30 W 功率,搭配 2:1 和 4:1 輸入電壓範圍,採用 2" x 1" 封裝,具備 1.6 kVDC 隔離能力,非常適合更高功率的工業應用。

REC30

REC30-xxxxS_D 系列提供單一和雙重穩壓輸出,採用 2" x 1.6" 封裝,提供 1.6 kVDC 隔離能力,非常適合更高功率的工業應用。 遠端開/關控制屬於標準功能。 在標準功能下,更高電流輸出會提高輸出電壓,以補償軌道損耗。 此轉換器獲得 UL/EN/IEC 安全標準的全面認證。

特點

  • 1.6 kVDC 隔離
  • 2:1 和 4:1 款式
  • 六邊屏蔽
  • 2" x 1" 封裝
  • 外部開/關控制
  • 連續短路防護
  • 效率高達 90.5%
  • 固定切換頻率

應用

  • 工業控制
  • 電信
  • 電池供電式設備
  • 分散式電源應用
零件編號 說明
REC30-2412S CONV DC/DC 30W 18-36VIN 12VOUT T 查看詳情
REC30-2415D CONV DC/DC 30W 18-36VIN +/-15VOU 查看詳情
REC30-243.4S CONV DC/DC 30W 18-36VIN 3.4VOUT 查看詳情
REC30-245.1S CONV DC/DC 30W 18-36VIN 5.1VOUT 查看詳情
REC30-2415SZ CONV DC/DC 30W 9-36VIN 15VOUT TH 查看詳情
REC30-4812SZ CONV DC/DC 30W 18-75VIN 12VOUT T 查看詳情
REC30-4815SZ CONV DC/DC 30W 18-75VIN 15VOUT T 查看詳情
REC30-1212S CONV DC/DC 30W 9-18VIN 12VOUT TH 查看詳情
查看更多REC30 系列

REC3A 系列 DC/DC 轉換器


REC3A 系列提供低成本、效率高達 81% 的 3 W DIP24 封裝 DC/DC 轉換器。

REC3A

REC3A 系列是符合成本效益的一般用途隔離型 DC/DC 轉換器,內建 Class A EMC 濾波器。 此轉換器的設計可使用業界標準 24 V 或 5 V 非穩壓型電源進行操作,一般用於提供具短路防護的隔離穩壓輸出。 此系列可選配欠壓鎖定功能。 這些轉換器專為工業應用而設計,能驅動高電容性負載,並可在 -40°C 至 +85°C 的完整溫度範圍內運作,且無需降額。

特點

  • 輸入電壓範圍 2:1
  • 效率高達 81%
  • EMI Class A,無外部元件
  • 連續短路防護
  • 無最小負載要求
  • 符合成本效益

應用

  • 工業控制
  • 儀表和測試設備
  • 電信
零件編號 說明
REC3A-2405SW/H2 CONV DC/DC 3.5W SNGL 5VOUT DIP24 查看詳情
REC3A-0505SW/H2 CONV DC/DC 3.5W SGL 12VOUT DIP24 查看詳情
REC3A-2405SW/H2/X1 CONV DC/DC 3.5W SNGL 5VOUT DIP24 查看詳情
REC3A-0505SW/H2/X1 CONV DC/DC 3.5W SGL 12VOUT DIP24 查看詳情
查看更多REC3A 系列

REC5A 系列 DC/DC 轉換器


REC5A 系列提供低成本、效率高達 81% 的 5 W DIP24 封裝 DC/DC 轉換器。

REC5A

REC5A 系列是符合成本效益的一般用途隔離型 DC/DC 轉換器,內建 Class A EMC 濾波器。 此轉換器的設計可使用業界標準 24 V 或 5 V 非穩壓型電源進行操作,一般用於提供具短路防護的隔離穩壓輸出。 此系列可選配欠壓鎖定功能。 這些轉換器專為工業應用而設計,能驅動高電容性負載,並可在 -40°C 至 +68°C 的完整溫度範圍內運作,且無需降額。

特點

  • 輸入電壓範圍 2:1
  • 效率高達 81%
  • EMI Class A,無外部元件
  • 連續短路防護
  • 無最小負載要求
  • 符合成本效益

應用

  • 工業控制
  • 儀表和測試設備
  • 電信
零件編號 說明
REC5A-2405SW/H2 DC DC CONVERTER 5V 5W 查看詳情
REC5A-0505SW/H2 DC DC CONVERTER 5V 5W 查看詳情
REC5A-2405SW/H2/X1 DC DC CONVERTER 5V 5W 查看詳情
REC5A-0505SW/H2/X1 DC DC CONVERTER 5V 5W 查看詳情
查看更多REC5A 系列

REC6A 系列 DC/DC 轉換器


REC6A 系列提供低成本、效率高達 80% 的 5 W DIP24 封裝 DC/DC 轉換器。

REC6

REC6A 系列是符合成本效益的一般用途隔離型 DC/DC 轉換器,內建 Class A EMC 濾波器。 此轉換器的設計可使用業界標準 24 V 或 5 V 非穩壓型電源進行操作,一般用於提供具短路防護的隔離穩壓輸出。 此系列可選配欠壓鎖定功能。 這些轉換器專為工業應用而設計,能驅動高電容性負載,並可在 -40°C 至 +65°C 的完整溫度範圍內運作,且無需降額。

特點

  • 輸入電壓範圍 2:1
  • 效率高達 81%
  • EMI Class A,無外部元件
  • 連續短路防護
  • 無最小負載要求
  • 符合成本效益

應用

  • 工業控制
  • 儀表和測試設備
  • 電信
td>
零件編號 說明
REC6A-2405SW/H2 CONV DC/DC 6W 18-36VIN 15VOUT 查看詳情
REC6A-0505SW/H2 CONV DC/DC 6W SGL 5V OUT DIP24 查看詳情
REC6A-0505SW/H2/X1CONV DC/DC 6W SGL 5V OUT DIP24 查看詳情
REC6A-2405SW/H2/X1 CONV DC/DC 6W DL +/-15VOUT DIP24 查看詳情
查看更多REC6A 系列

REC10/M 系列 10 W DC/DC 電源模組


RECOM 的 REC10/M 系列提供 10 W 功率,搭配 2 kVDC 或 3 kVDC 的強化隔離能力,採用 2" x 1" 封裝。

REC10/M

REC10/M 系列轉換器提供單一和雙重穩壓輸出,採用 2" x 1" 封裝,提供 2 kVDC 或 3 kVDC 隔離能力選項,非常適合更高功率的工業應用。 遠端開/關控制屬於標準功能。 這些轉換器可短暫提供 150% 額定功率,以因應具有大電容負載或高啟動電流的應用。 在標準功能下,3 A 負載電流下的輸出會提高輸出電壓,以補償軌道損耗。

特點

  • 2 kVDC 和 3 kVDC 隔離能力選項
  • 10 W、採用 2" x 1" 封裝
  • 2:1 和 4:1 款式
  • 連續短路防護 (功率限制)
  • 3.4 V 和 5.1 V 輸出具有同步整流
  • 全 SMD 內部設計
  • 遠端控制引腳
  • 效率達 87%

應用

  • 工業控制
  • 儀表和測試設備
  • 隔離式 I/O 板
  • 醫療
  • 電信
  • 中間匯流排
零件編號 說明
REC10-2412SZ/H3/M DC/DC CONVERTER 12V 833MA 10W 查看詳情
REC10-243.3SZ/H3/M DC/DC CONVERTER 3.3V 2A 10W 查看詳情
REC10-4805SZ/H3/M DC/DC CONVERTER 5V 2A 10W 查看詳情
REC10-483.3SZ/H3/M DC/DC CONVERTER 3.3V 2A 10W 查看詳情
REC10-4812SZ/H3/M DC/DC CONVERTER 12V 833MA 10W 查看詳情
REC10-4805DZ/H3/M DC/DC CONVERTER +/-5V 1A 10W 查看詳情
REC10-2405SZ/H3/M DC/DC CONVERTER 5V 2A 10W 查看詳情
查看更多REC10M 系列

REC15/M 系列 15 W DC/DC 電源模組


RECOM 的 REC15/M 系列提供 15 W 功率,搭配 2 kVDC 或 3 kVDC 的強化隔離能力,採用 2" x 1" 封裝。

REC15/M

REC15/M 系列轉換器提供單一和雙重穩壓輸出,採用 2" x 1" 封裝,提供 2 kVDC 或 3 kVDC 隔離能力選項,非常適合更高功率的工業應用。 遠端開/關控制屬於標準功能。 這些轉換器可短暫提供 150% 額定功率,以因應具有大電容負載或高啟動電流的應用。 在標準功能下,3 A 負載電流下的輸出會提高輸出電壓,以補償軌道損耗。

特點

  • 2 kVDC 和 3 kVDC 隔離能力選項
  • 15 W、採用 2" x 1" 封裝
  • 2:1 和 4:1 款式
  • 連續短路防護 (功率限制)
  • 3.4 V 和 5.1 V 輸出具有同步整流
  • 全 SMD 內部設計
  • 通孔或 SMD 引腳配置選項
  • 遠端控制引腳
  • 效率達 87%

應用

  • 工業控制
  • 儀表和測試設備
  • 隔離式 I/O 板
  • 醫療
  • 電信
  • 中間匯流排
零件編號 說明
REC15-2412SZ/H3/M DC/DC CONVERTER 12V 1.25A 15W 查看詳情
REC15-2415SZ/H3/M DC/DC CONVERTER 15V 1A 15W 查看詳情
REC15-245.1SZ/H3/M DC/DC CONVERTER 5.1V 3A 15W 查看詳情
REC15-243.4SZ/H3/M DC/DC CONVERTER 3.4V 3A 15W 查看詳情
REC15-4812SZ/H3/M DC/DC CONVERTER 12V 1.25A 15W 查看詳情
REC15-2412DZ/H3/M DC/DC CONVERTER +/-12V 625MA 15W 查看詳情
REC15-485.1SZ/H3/M DC/DC CONVERTER 5.1V 3A 15W 查看詳情
REC15-483.4SZ/H3/M DC/DC CONVERTER 3.4V 3A 15W 查看詳情
查看更多REC15/M 系列

REC3.5 系列 3.5 W DC/DC 電源模組


REC3.5 系列提供 8 或 10 kVDC 的高隔離能力,並提供 3.5 W 功率,採用 DIP24 封裝。

REC3.5

RECOM 的 REC3.5 系列採用強化隔離變壓器,提供 8 kVDC (4 kVAC/1 分鐘) 或 10 kVDC (5 kVAC/1 分鐘) 的優異高度隔離能力,因此非常適合用於 HT 監測電路、主電源電表、IGBT 隔離式電源供應器,以及其他精細的工業和醫療應用。 隔離電容量僅有 20 pF,因此非常適合低漏電應用。

此隔離變壓器通過 CSA 的強化隔離認可,具有 2.4 mm 最小內部間隙以及 4.6 mm 最小內部沿面距離。 REC3.5 提供兩種業界標準引腳配置 (= "/A" 或 "/C")。 遠端開/關控制可透過 /CTRL 選項達成 (僅限 A 引腳配置),亦可選配欠壓鎖定功能 (= "/X1")。 這些轉換器可短暫提供 140% 額定功率,以因應具有大電容負載或高啟動電流的應用。

特點

  • 8 kVDC 和 10 kVDC 強化隔離
  • 業界標準 DIP24 封裝
  • 3.5 W 穩壓輸出
  • 連續短路防護
  • 寬廣輸入 2:1
  • 醫療認可
  • EN、CSA 和 CB 證書
  • 兩種引腳配置選項
  • 控制引腳選項
  • 效率達 86%

應用

  • 直接接觸病患
  • 操作員接觸
  • IGBT 驅動器
  • 隔離式 I/O 板
  • 高壓電路
  • 電表系統
零件編號 說明
REC3.5-0505SRW/R10/A CONV DC/DC 3.5W SNGL 5VOUT DIP24 查看詳情
REC3.5-1212SRW/R10/A CONV DC/DC 3.5W SGL 12VOUT DIP24 查看詳情
REC3.5-0505SRW/R10/C CONV DC/DC 3.5W SNGL 5VOUT DIP24 查看詳情
REC3.5-0512SRW/R10/A CONV DC/DC 3.5W SGL 12VOUT DIP24 查看詳情
REC3.5-1215SRW/R10/A CONV DC/DC 3.5W 9-18VIN 15VOUT 查看詳情
REC3.5-1215DRW/R10/A CONV DC/DC 3.5W 9-18VIN +/-15VOU 查看詳情
REC3.5-2405SRW/R10/A CONV DC/DC 3.5W SGL 5VOUT DIP24 查看詳情
REC3.5-1205SRW/R10/A CONV DC/DC 3.5W SGL 5VOUT DIP24 查看詳情
查看更多REC3.5 系列

REC6 系列 6 W DC/DC 電源模組


RECOM 的 REC6 系列提供 6 W 功率,搭配 8 kVDC 或 10 kVDC 的強化隔離能力。

REC6

REC6 系列採用強化隔離變壓器,提供 8 kVDC (4 kVAC/1 分鐘) 或 10 kVDC (5 kVAC/1 分鐘) 的優異高度隔離能力,因此非常適合用於 HT 監測電路、主電源電表、IGBT 隔離式電源供應器,以及其他精細的工業和醫療應用。 隔離電容量僅有 20 pF,因此非常適合低漏電應用。

此隔離變壓器通過 CSA 的強化隔離認可,具有 2.4 mm 最小內部間隙以及 4.6 mm 最小內部沿面距離。 REC6 提供兩種業界標準引腳配置 (= "/A" 或 "/C")。 遠端開/關控制可透過 /CTRL 選項達成 (僅限 A 引腳配置),亦可選配欠壓鎖定功能 (= "/X1")。 這些轉換器可短暫提供 140% 額定功率,以因應具有大電容負載或高啟動電流的應用。

特點

  • 8 kVDC 和 10 kVDC 強化隔離
  • 業界標準 DIP24 封裝
  • 6 W 穩壓輸出
  • 連續短路防護
  • 寬廣輸入 2:1 和 4:1
  • 醫療認可
  • EN、CSA 和 CB 證書
  • 兩種引腳配置選項
  • 控制引腳選項
  • 效率達 86%

應用

  • 直接接觸病患
  • 操作員接觸
  • IGBT 驅動器
  • 隔離式 I/O 板
  • 高壓電路
  • 電表系統
零件編號 說明
REC6-2415SRW/R10/A CONV DC/DC 6W 18-36VIN 15VOUT 查看詳情
REC6-1205SRW/R10/A CONV DC/DC 6W SGL 5V OUT DIP24 查看詳情
REC6-0505SRW/R10/A CONV DC/DC 6W SGL 5V OUT DIP24 查看詳情
REC6-2415DRW/R10/A CONV DC/DC 6W DL +/-15VOUT DIP24 查看詳情
REC6-1212DRW/R10/A CONV DC/DC 6W DL +/-12VOUT DIP24 查看詳情
REC6-2405SRW/R10/A CONV DC/DC 6W SGL 5V OUT DIP24 查看詳情
REC6-1212SRW/R10/A CONV DC/DC 6W SGL 12V OUT DIP24 查看詳情
REC6-1215DRW/R10/A CONV DC/DC 6W 9-18VIN +/-15VOUT 查看詳情
查看更多REC6 系列

RPA20-AW 系列 DC/DC 轉換器


RECOM Power 推出 RPAXX-AW 系列 20 W 和 30 W DC/DC 轉換器,適合用於鐵路和工業應用

RPA20-AW 系列轉換器

RPA20-AW 系列是高功率密度、寬廣輸入電壓範圍的 20 W DC/DC 轉換器,採用業界標準 1" x 1" 外殼尺寸。 即便尺寸小巧,RPA20-AW 轉換器是全方位的裝置,具有高達 6 A 的輸出電流、高達 88% 的效率、無最小負載、1600 VDC 隔離能力、嚴密調節,以及低漣波/雜訊指數。 輸出端也具有完整保護,可防止過溫、短路、過電流和過壓的影響,而單輸出款式則提供 ±10% 的微調範圍。 此系列提供散熱片選項,能擴大工作溫度範圍。 此轉換器通過 UL 與 EN50155 認證,並且適合電路板空間有限的鐵路和工業應用。

特點

  • 寬廣的 4:1 輸入電壓範圍
  • 1.6 kVDC 隔離能力
  • 通過 UL、IEC/EN60950-1 和 EN50155 認證
  • 效率高達 89%
  • OVP、OCP 和 OTP
  • 工作溫度:降額下 -40°C 至 85°C

應用

  • 鐵路
  • 工業
RPA20-AW 系列 DC/DC 轉換器
零件編號 說明
RPA20-2415SAW/N DC DC CONVERTER 15V 20W 查看詳情
RPA20-243.3SAW/P DC DC CONVERTER 3.3V 20W 查看詳情
RPA20-2405SAW/P DC DC CONVERTER 5V 20W 查看詳情
RPA20-2412SAW/P DC DC CONVERTER 12V 20W 查看詳情
RPA20-2415SAW/P DC DC CONVERTER 15V 20W 查看詳情
RPA20-2412DAW/P DC DC CONVERTER +/-12V 20W 查看詳情
RPA20-2415DAW/P DC DC CONVERTER +/-15V 20W 查看詳情
RPA20-2412SAW/N DC DC CONVERTER 12V 20W 查看詳情

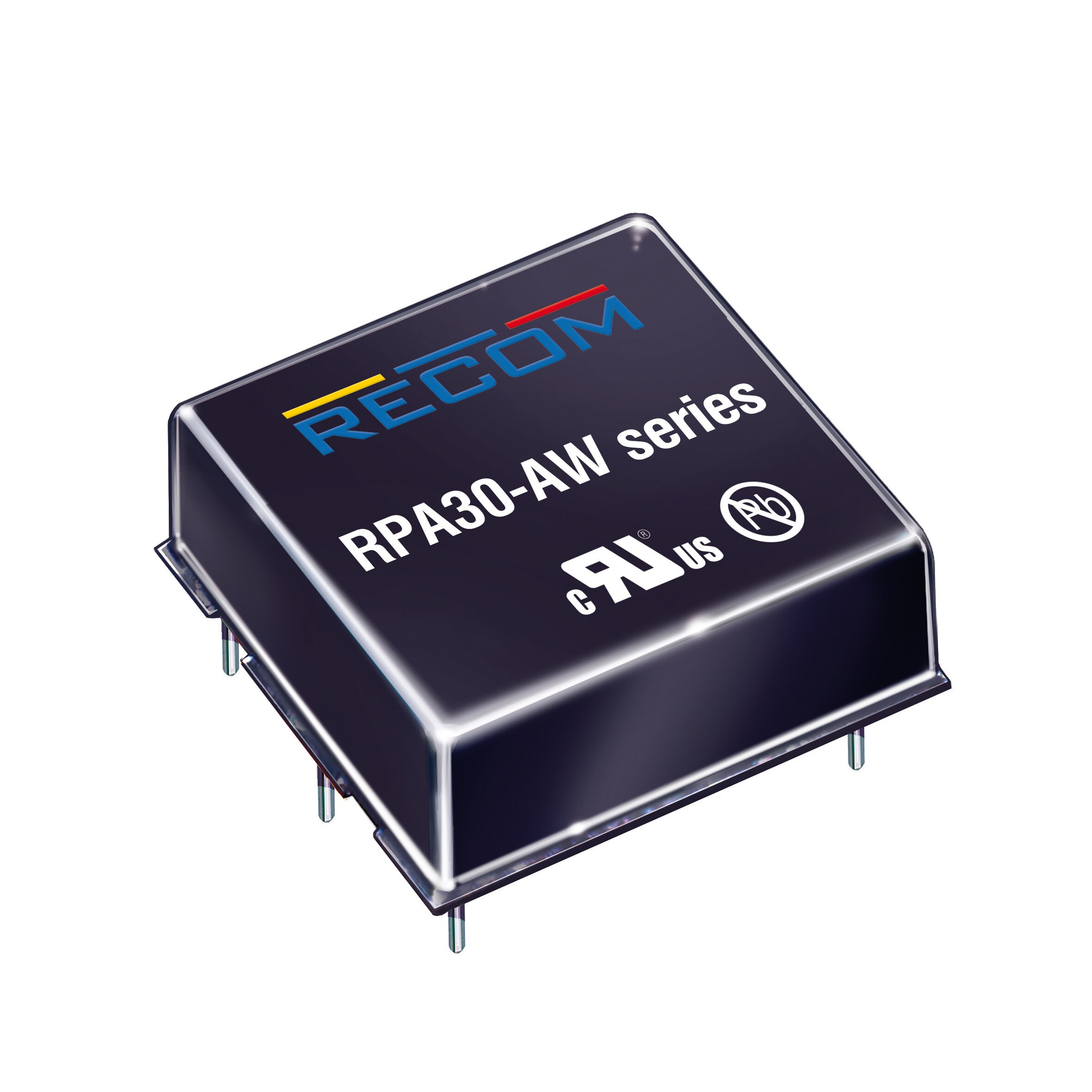

RPA30-AW 系列 DC/DC 轉換器


RECOM Power 推出 RPAXX-AW 系列 20 W 和 30 W DC/DC 轉換器,適合用於鐵路和工業應用

RPA20-AW 系列轉換器

RPA30-AW 系列是高功率密度、寬廣輸入電壓範圍的 30W DC/DC 轉換器,採用業界標準 1" x 1" 外殼尺寸。 即便尺寸小巧,RPA30-AW 轉換器是全方位的裝置,具有高達 7.5 A 的輸出電流、高達 89% 的效率、無最小負載、1600 VDC 隔離能力、嚴密調節,以及低漣波/雜訊指數。 輸出端也具有完整保護,可防止過溫、短路、過電流和過壓的影響,而單輸出款式則提供 ±10% 的微調範圍。 此系列提供散熱片選項,能擴大工作溫度範圍。 此轉換器通過 UL 與 EN50155 認證,並且適合電路板空間有限的鐵路和工業應用。

特點

  • 寬廣的 4:1 輸入電壓範圍
  • 1.6 kVDC 隔離能力
  • 通過 UL、IEC/EN60950-1 和 EN50155 認證
  • 效率高達 89%
  • OVP、OCP 和 OTP
  • 工作溫度:降額下 -40°C 至 85°C

應用

  • 鐵路
  • 工業
RPA30-AW 系列 DC/DC 轉換器
零件編號 說明
RPA30-2405SAW/N DC DC CONVERTER 5V 30W 查看詳情
RPA30-2412SAW/N DC DC CONVERTER 12V 30W 查看詳情
RPA30-243.3SAW/P DC DC CONVERTER 3.3V 30W 查看詳情
RPA30-2405SAW/P DC DC CONVERTER 5V 30W 查看詳情
RPA30-2412SAW/P DC DC CONVERTER 12V 30W 查看詳情
RPA30-2415SAW/P DC DC CONVERTER 15V 30W 查看詳情
RPA30-2412DAW/P DC DC CONVERTER +/-12V 30W 查看詳情
RPA30-2415DAW/P DC DC CONVERTER +/-15V 30W 查看詳情

Powerline RPA60-FW 系列


60 W 單一輸出 DC/DC 轉換器

RPA60-FW 系列 DC/DC 轉換器

RPA60-FW 系列是高功率密度、寬廣輸入電壓範圍的 60 W DC/DC 轉換器,採用業界標準 2" x 1" 外殼尺寸。 即便尺寸小巧,RPA60-FW 轉換器是全方位的裝置,具有高達 12 A 的輸出電流、高達 93% 的效率、無最小負載、1600 VDC 隔離能力、嚴密調節,以及低漣波/雜訊指數。

特點

  • 寬廣的 4:1 輸入電壓範圍
  • 60 W
  • 1.5 kVDC 隔離
  • 過電流、過壓與過溫防護
  • 效率達 93.3%

應用

  • 鐵路
  • 工業應用
零件編號 說明
RPA60-2424SFW/P DC DC CONVERTER 24V 60W 查看詳情

Econoline RS3 系列


3 W SIP8 隔離式單輸出與雙輸出 DC/DC 轉換器

RS3 系列 DC/DC 轉換器

RS3 擁有超高功率密度、2:1 或 3:1 的輸入電壓範圍,以及寬廣的工作溫度範圍。

特點

  • 寬廣的 2:1 與 3:1 輸入電壓範圍
  • UL94V-0 封裝材料
  • 連續短路防護
  • 低漣波和雜訊
  • 遠端開/關控制
  • 效率達 87%

應用

  • 工業
零件編號 說明
RS3-1212D DC DC CONVERTER +/-12V 3W 查看詳情

Econoline RS6 系列


6 W SIP8 單輸出與雙輸出

XXX

RS6 系列提供超高功率密度、寬廣的輸入電壓範圍,以及 -40°C 至 +75°C 的工業工作溫度範圍,且無需降額。 此先進的 SIP8 6 W 轉換器具有高效率、嚴密調節、2 kVDC 隔離及遠端開/關等眾多特色,相當適合高要求工業應用的高密度電源供應器設計。

特點

  • 最高功率密度,採用 SIP 封裝
  • 效率高達 88%
  • 1.6 kVDC/1 分鐘隔離
  • 業界標準引腳配置

應用

  • 工業
零件編號 說明
RS6-2415D DC DC CONVERTER +/-15V 6W 查看詳情
English  |  繁體中文
