LPC1700 Microcontroller Slide 49

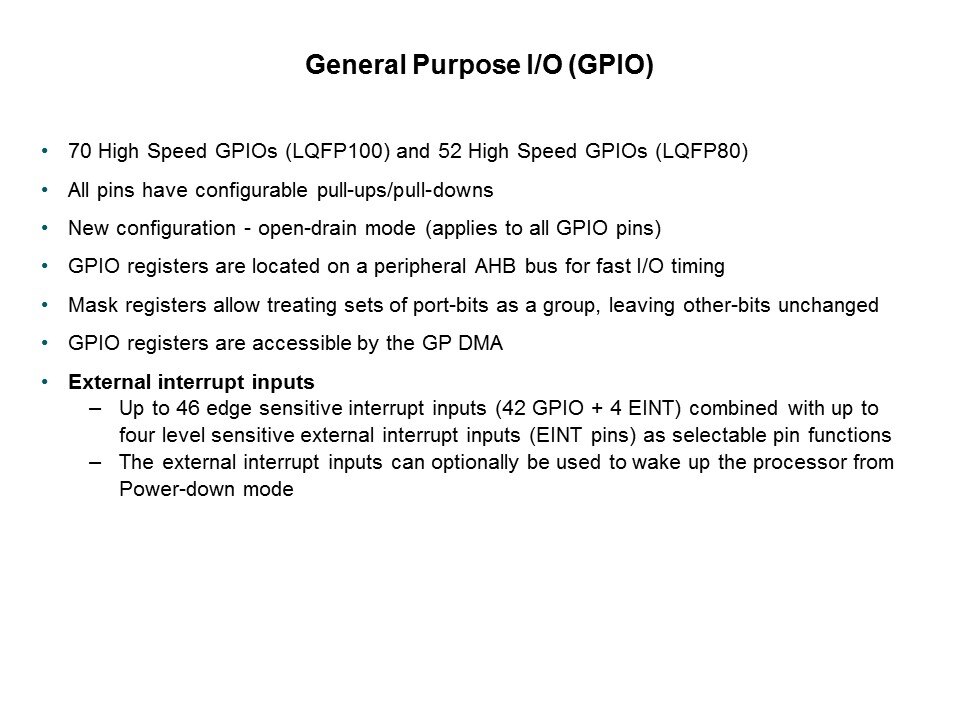

The LPC1700 has 70 high speed GPIOs with the LQFP100 package, and 52 GPIOs with the LQFP80 package. All pins have configurable pull-ups/pull-downs as well as open-drain mode. GPIO registers are located on the peripheral AHB bus for fast I/O timing and are accessible by the GP DMA. There are also up to 46 edge sensitive interrupt inputs (42 GPIO + 4 EINT), combined with up to four level sensitive external interrupt inputs (EINT pins) as selectable pin functions. The 46 total external interrupt inputs can optionally be used to wake up the processor from Power-down mode.
