無線氣泡感測器

TE Connectivity 的 AD-101 氣泡偵測器是一款超音波感測器，可在穿越感測器的管路中偵測是否有液體。

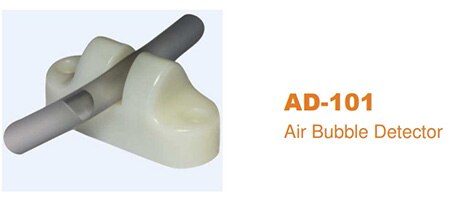

TE Connectivity 的 AS-101 氣泡偵測器。(圖片來源：TE Connectivity)

此感測器使用簡便，只有四條引線：1 – 接地、2 – 輸出、3 – 自測、4 - 電源。感測器輸出為 3.3 V TTL (有液體時較低；有氣泡時較高)。

專案背景

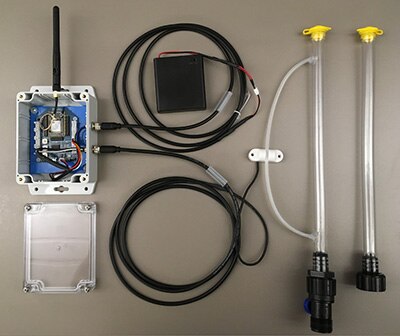

AD-101 主要作為醫療用途，但我要設計出一個實用的計畫，以展現其使用便利性。水位偵測器是一種已有數千年歷史的簡單儀器。我認為這個儀器能用專案方式，來凸顯 AD-101 感測器的特點，並可提供遠端可見的 LED 水位指示器。我將低成本水位偵測器改裝，添加一段管路，使其通過感測器。有水時，感測器會改變狀態，並且觸發遠端水位指示器。

本專案有開發無線硬體，可監測 AD-101 的輸出並觸發遠端 LED 指示燈。無線硬體包括一對 Digi International 的 XB3-24Z8US-J 模組，裝在 Bud Industries PN-1323-CMB 防水外殼內的 Grove 感測器板上。在 XB3 模組上執行的 Micropython 指令碼，可執行無線鏈路的設定、感測器的監測，以及遠端 LED 的觸發功能。有關專案的完整詳情，請參見 eeWiki 文章《使用 AD-101 氣泡偵測器和 Xbee3 進行無線水位偵測》。
