TDK InvenSense 的 ICP-10100 大氣壓力和溫度感測器

TDK 的 ICP-10100 感測器讓人一眼就注意到小巧的尺寸。採用 2 mm x 2 mm x 0.72 mm 的 10 引腳 LGA 封裝，僅佔用最小的板空間。另一項有趣的細節，是位在封裝頂端的表面上有三個微小的 0.025 mm 孔。之所以設置這些小孔，是為了讓感測器能夠接觸空氣，以便量測大氣壓力。孔的直徑小可防止進水，使得感測器的防水性能在 1.5 m 深可長達 30 分鐘。

ICP-10100 感測器

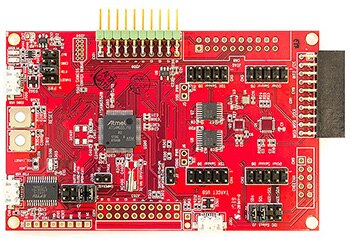

DK-10100 是低成本開發板，用以快速地評估和開發 ICP-10100 型解決方案。

DK-10100 開發板

感測器的評估／開發

DK-10100 是 TDK 的 Invensense SmartMotion Platform 系列開發板之一。所有開發板皆以 Microchip 的 G55 Arm Cortex-M4 型微控制器為基礎，並含有板載嵌入式除錯器，從而使成本降至最低，同時簡化開發過程。軟體評估工具和範例應用程式可從 TDK Invensense 開發人員網站下載。

感測器整合

電源電壓為 1.8 V，並有 I²C 介面，用於感測器與主機處理器之間的通訊。

於 Digi-Key Electronics 的供貨情形

ICP-10100 大氣溫度感測器

ICP-10100 開發套件板
