DC-DC Flyback Converter Solution Slide 5

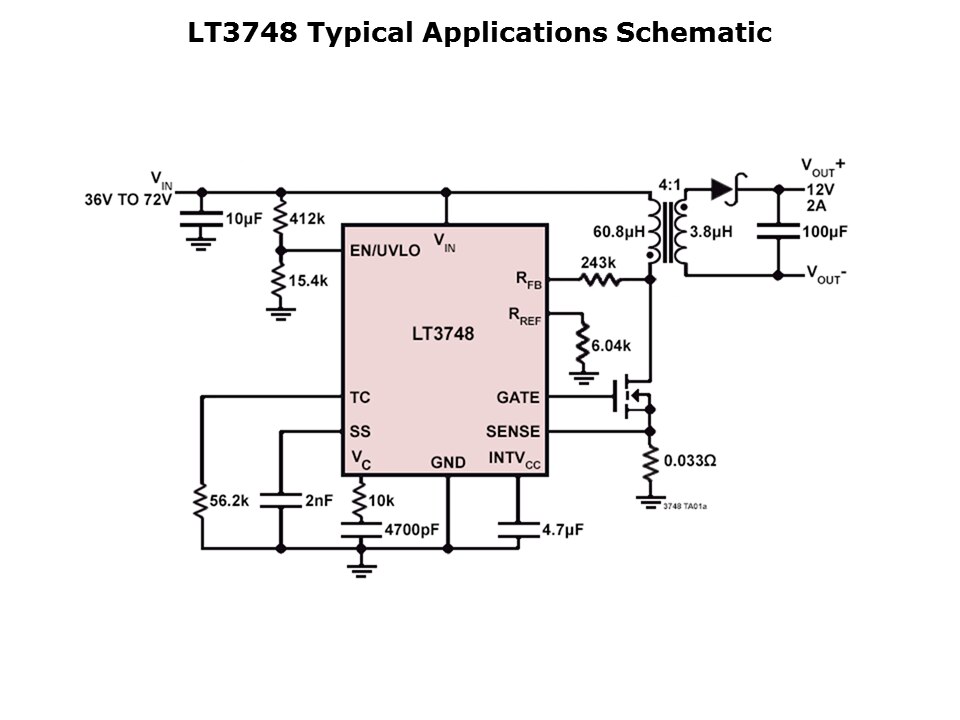

This schematic shows all the parts required to complete a LT3748 circuit. This application circuit converts a nominal 48V (36V to 72V) input to an isolated 12V at 2A.
PTM Published on: 2012-02-06
