MAX V Overview Slide 7

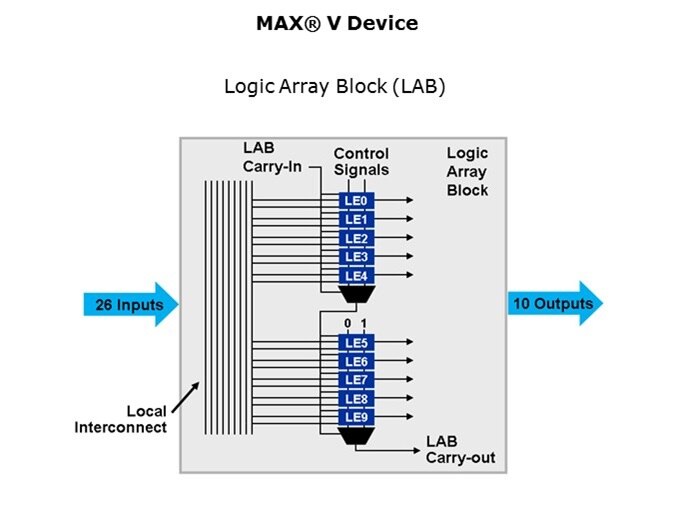

Shown in this slide is the MAX® V logic array block (LAB). It consists of ten logic elements and their associated routing. There are twenty six inputs and ten outputs per LAB.

PTM Published on: 2011-09-01
