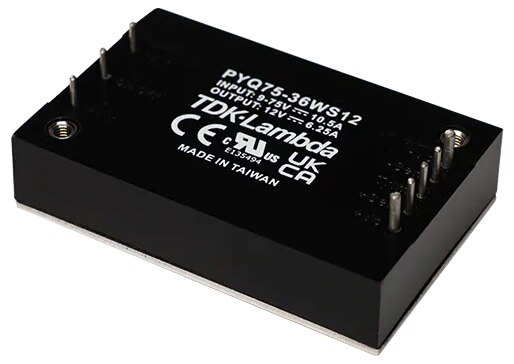

PYQ 系列 30 W 至 75 W 1/4 磚 DC/DC 轉換器

TDK-Lambda 的 PYQ 系列 DC/DC 轉換器額定功率為 30 W 至 75 W，並提供緊湊的 1/4 磚覆蓋區。此轉換器能夠在 14 V_DC 至 160 V_DC (PYQ50) 的超寬 12:1 輸入或 9 V_DC 至 75 V_DC (PYQ75) 的 8:1 輸入下運作，相容於 12 V_DC、24 V_DC、48 V_DC、72 V_DC、110 V_DC 標稱系統電壓。應用包括鐵路車輛、鐵路軌道旁的設備、機器人、發電和科學研究設備。

PYQ50 轉換器提供 5 V、12 V、24 V、48 V 輸出，PYQ75 則提供 12 V、15 V、24 V、28 V、48 V 輸出。利用微調功能，可以使用電阻或外部電壓來調整它們，以補償壓降或適應非標準系統電壓。PYQ 型號具有過電壓、過電流、過熱保護功能。

遠端開／關也是標準配備。轉換器的整體尺寸為高 12.7 mm、寬 36.8 mm、長 57.9 mm。塑膠外殼採用矽膠灌封，具有高抗衝擊、抗振動能力。為了滿足暫態的嚴苛高電壓要求和 5,000 m 海拔高度，此電源模組具有 3,000 V 的輸入到輸出隔離能力。效率高達 90%，功率損耗降至最低，使產品能夠在 -40°C 至 +105°C 的外殼溫度下運作 (高溫下降額)，並採用對流或強制氣冷。

所有型號都具備低電壓和 RoHS 指令的 CE、UKCA 標章，符合 IEC/UL/CSA/EN 62368-1 安全標準。搭配外部元件，PYQ 系列已經過測試或設計，符合 EN 50155 (鐵路車輛電子設備的鐵路標準)、EN 45545-2 (消防安全)、EN 61373 (鐵路振動標準)、EN 50121-3-2 (EMC)。
