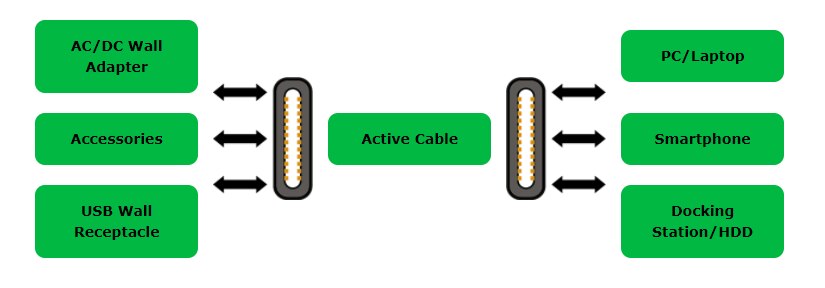

USB Type-C™ 解決方案
新的 USB-C (技術上稱為 USB Type-C) 標準能達到更高效能並為使用者帶來便利性，同時為設計人員和製造商提供簡化優勢。 onsemi 為 USB Type-C 與電力傳輸 (PD) 解決方案提供完整的產品組合。
- 支援所有不同的 USB Type-C 模式，涵蓋雙重用途埠 (DRP)、下行資料流程埠 (DFP) 和上行資料流程埠 (UFP)；以及針對每種模式的配件偵測；同時還提供軟體靈活性以支援多重平台
- 具有 I2C 介面，可輕鬆更新，以支援未來的標準變更
- 產品具絕佳熱效能，尺寸相當小，適用於各種應用
USB Type-C 是什麼？▼

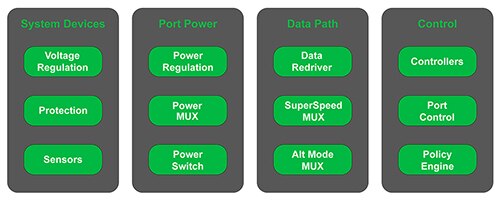

USB Type-C 電力傳輸系統解決方案
單一連接埠、單一纜線：
USB-C (技術上稱為 USB Type-C) 是 USB 連接器、連接埠以及連接線的全新標準。 USB type-C 連接器是 24 引腳可反向雙面連接器，只需使用一根連接線即可提供對多種終端裝置的連接能力，像是：筆記型電腦、平板裝置、個人電腦、顯示器以及智慧型手機。
超高速：
幾乎所有支援 USB 3.1 的元件都會使用 USB-C 連接埠。 USB 3.1 的極速為 10 Gbps，並能輸出最高 20 V 與 5 A (100 W) 的電力。
電力傳輸 (PD) 支援：
USB Type-C 連接埠同時支援電力、資料或影像傳輸。
USB 電力傳輸 (PD) 是什麼？
雙向充電：
USB-C 標準所支援的最新 USB 電力傳輸規格能夠傳輸高達 100 W (20 V、5 A) 的電力，以便快速充電。 USB Type-C 標準支援雙向供電，因此帶有電源的產品 (主機或周邊裝置) 皆能夠提供電力。
快速充電與資料傳輸同步：
USB 電力傳輸規格提供「快速功能切換」能力，支援透過同一條連接線同時靈活進行資料和電力傳輸，從而讓 USB 能夠發揮最大的功能。
支援多重通訊協定：
具有交替模式的 USB Type-C 連接埠支援多種協定。 交替模式讓配接器能夠從單一的 USB 埠輸出 HDMI、VGA、DisplayPort 或其他類型的訊號。 這麼一來，便無需為了配合各種類型的終端裝置個別使用不同的連接線。
上行資料流程埠 (UFP)、下行資料流程埠 (DFP) 及雙重用途埠 (DRP)
為了支援 USB 連線中的資料流規格以及電力傳輸連線中的電力流向，已開發出不同類型的 USB Type-C 連接埠。
不同的連接埠類型在資料流與電力傳輸中具有不同的角色
上行資料流程埠 (UFP)：
UFP 配置下的 USB Type-C 連接埠會用於連接至 USB 主機的裝置 (例如顯示器、快閃磁碟機、滑鼠等)。 這種連接埠也稱為耗電端連接埠，負責讓電力從電源流入裝置。
下行資料流程埠 (DFP)：
DFP 配置下的 USB Type-C 連接埠會用於主機裝置 (例如集線器或筆記型電腦／個人電腦的下行埠)，以便與其他裝置進行通訊。 這種連接埠也稱為供電端連接埠，負責透過電源線提供電力。
雙重用途埠 (DRP)：
這種 USB Type-C 連接埠能夠在 UFP 與 DFP 配置間切換。 由於其供電／耗電角色能夠動態反轉，這種連接埠可作為供電端或耗電端運作。
AC-DC 壁掛式配接器
onsemi 提供相容於最新 USB-C (Type-C) 與電力傳輸 (PD) 規格的 AC-DC 壁掛式配接器解決方案。 這些高效小巧的整合式解決方案耗用的靜態電流極低，從而使熱耗散減到最低。 提供快速充電解決方案，以及相容於 Nebo 或現有微控制器的解決方案。
| 零件編號 | 功能 | 說明 | 規格書 | 查看詳情 |
|---|---|---|---|---|
| 系統裝置 | ||||
| FAN6291QH | 電壓調節 | 二次側自適應充電控制器、同步整流器及 USB Type-C 控制 | 規格書 | 查看詳情 |
| NSPM0101 | 防護 | ESD 與突波防護、10 V、60 A | 規格書 | 查看詳情 |
| NSPM5131 | 防護 | ESD 與突波防護元件、單向、13.5 V | 規格書 | 查看詳情 |
| NSPM0061 | 防護 | ESD 與突波防護、6.3 V | 規格書 | 查看詳情 |
| NCS210 | 防護 | 電流感測放大器、雙向零漂移、1% 最大 增益錯誤、60 µV 偏移 | 規格書 | 查看詳情 |
| NCS211 | 防護 | 電流感測放大器、雙向零漂移、1% 最大 增益錯誤、60 µV 偏移 | 規格書 | 查看詳情 |
| NCS2333 | 防護 | 精密運算放大器、低功率、零漂移、30 µV 偏移 | 規格書 | 查看詳情 |
| 連接埠電源 | ||||
| NCP4305 | 電源調節 | 用於高效率 SMPS 拓撲的二次側同步整流器驅動器 | 規格書 | 查看詳情 |
| NCP43080 | 電源調節 | 具有 LLD 功能的同步整流器控制器 | 規格書 | 查看詳情 |
| 控制 | ||||
| FUSB302TMPX | 連接埠控制 | 可編程 USB Type-C 控制器，具有 PD 功能 (預設 SRC) | 規格書 | 查看詳情 |
| FUSB3301MPX | 連接埠控制 | 僅使用自主電源的 USB Type-C 控制器 | 規格書 | 查看詳情 |
配件
USB-C (Type-C) 正快速成為各種配件 (例如充電器、配接器、擴充底座、行動電源以及許多其他的周邊裝置) 的最新標準，其中許多配件需要使用電源。 為了支援這些配件，onsemi 提供離散式以及整合式行動電源解決方案，兩種都能符合最新的 USB-C 與 USB 電力傳輸 (PD) 規格。 onsemi 所提供的最新整合式可擴充行動電源解決方案不僅支援多種電池組大小，而且簡化了設計流程，從而加速上市時間。
| 零件編號 | 功能 | 說明 | 規格書 | 查看詳情 |
|---|---|---|---|---|
| 系統裝置 | ||||
| NCP1340 | 電壓調節 | 準共振控制器、高電壓、採用谷值鎖定切換 | 規格書 | 查看詳情 |
| NCP1341 | 電壓調節 | 準共振控制器、高電壓、採用功率偏移模式 (PEM) 的谷值鎖定切換 | 規格書 | 查看詳情 |
| NCP43080 | 電壓調節 | 具有 LLD 功能的同步整流器控制器 | 規格書 | 查看詳情 |
| NCP4371 | 電壓調節 | 適用於 Qualcomm Quick Charge™ 3.0 的 HVDCP 控制器 | 規格書 | 查看詳情 |
| LC05111 | 防護 | 內建 MOSFET 的電池保護控制器、單節鋰離子電池 | 規格書 | 查看詳情 |
| FUSB252UMX | 防護 | 具 Type-C CC 的高速數位 (HSD) 連接埠保護開關 | 規格書 | 查看詳情 |
| 連接埠電源 | ||||
| NCP81239 | 電源調節 | 4 開關降壓升壓控制器、USB 電力傳輸與 Type C 應用 | 規格書 | 查看詳情 |
| FPF2280 | 電源開關 | 過壓保護負載開關 | 規格書 | 查看詳情 |
| FPF2281 | 電源開關 | 過壓保護負載開關 | 規格書 | 查看詳情 |
| FPF2290 | 電源開關 | 過壓保護負載開關 | 規格書 | 查看詳情 |
| FPF2495 | 電源開關 | 具有可調整限流控制的過壓過流防護負載開關、IntelliMAX™ 28 V | 規格書 | 查看詳情 |
| ECH8310 | 電源開關 | P 通道電源 MOSFET、-30 V、-9 A、17 mΩ | 規格書 | 查看詳情 |
| MCH3375 | 電源開關 | 單一 P 通道電源 MOSFET、-30 V、295 mΩ、-1.6 A | 規格書 | 查看詳情 |
| BAT54AL | 電源開關 | 肖特基二極體、雙共陽極、30 V | 規格書 | 查看詳情 |
| BAT54CL | 電源開關 | 肖特基二極體、雙共陰極、30 V | 規格書 | 查看詳情 |
| BAT54T | 電源開關 | 肖特基能障二極體 | 規格書 | 查看詳情 |
| 控制 | ||||
| FUSB302T | 連接埠控制 | 可編程 USB Type-C 控制器，具有 PD 功能 (預設 SRC) | 規格書 | 查看詳情 |
| FUSB302B | 連接埠控制 | 可編程 USB Type-C 控制器，具有 PD 功能 (預設 SNK) | 規格書 | 查看詳情 |
| FUSB302TMPX | 連接埠控制 | 可編程 USB Type-C 控制器，具有 PD 功能 (預設 SRC) | 規格書 | 查看詳情 |
USB 壁掛式插座
使用可直接插入 USB 線的壁掛式插座為 USB 裝置進行充電，正變得越來越尋常。 為了支援這個市場，onsemi 提供 USB-C (Type-C) 壁掛式插座解決方案，具有高密度以及高效能特性。
| 零件編號 | 功能 | 說明 | 規格書 | 查看詳情 |
|---|---|---|---|---|
| 系統裝置 | ||||
| NSPM0061 | 防護 | ESD 與突波防護、6.3 V | 規格書 | 查看詳情 |
| NSPM0101 | 防護 | ESD 與突波防護、10 V、60 A | 規格書 | 查看詳情 |
| NSPM5131 | 防護 | ESD 與突波防護元件、單向、13.5 V | 規格書 | 查看詳情 |
| 連接埠電源 | ||||
| NCP4305 | 電源調節 | 用於高效率 SMPS 拓撲的二次側同步整流器驅動器 | 規格書 | 查看詳情 |
| NCP43080 | 電源調節 | 具有 LLD 功能的同步整流器控制器 | 規格書 | 查看詳情 |
| 控制 | ||||
| FUSB302TMPX | 連接埠控制 | 可編程 USB Type-C 控制器，具有 PD 功能 (預設 SRC) | 規格書 | 查看詳情 |
| FUSB3301MPX | 連接埠控制 | 僅使用自主電源的 USB Type-C 控制器 | 規格書 | 查看詳情 |
主動式纜線
透過一根 USB-C (Type-C) 主動式纜線即可介接到多種裝置，因而無需對各種終端裝置個別使用不同的連接線。 onsemi 提供的 USB 主動式纜線解決方案在完全符合 USB 標準的情況下，實現了高增益等化、高精確度以及低抖動性。 這麼一來，便緩解了 USB 3.1 第 1 代和第 2 代為實現較高資料傳輸率而面臨的訊號完整度損失設計難題。此外，onsemi 提供高速資料線路 ESD 保護產品。
| 零件編號 | 功能 | 說明 | 規格書 | 查看詳情 |
|---|---|---|---|---|
| 系統裝置 | ||||
| ESD8111P | 防護 | 高速資料線路保護 (3.3 V – USB 3.x)、(Tx/Rx 對)、0.4 pF | 規格書 | 查看詳情 |
| ESDM3551 | 防護 | ESD 保護二極體、CC 與 SBU 保護 (5.5 V – USB 3.x)、21 pF | 規格書 | 查看詳情 |
| NSPM5131 | 防護 | ESD 與突波防護元件、單向、13.5 V | 規格書 | 查看詳情 |
| FUSB252UMX | 防護 | 具 Type-C CC 的高速數位 (HSD) 連接埠保護開關 | 規格書 | 查看詳情 |
| 資料路徑 | ||||
| NB7NPQ701M | 資料轉接驅動器 | USB 3.1 單通道轉接驅動器、3.3 V | 規格書 | 查看詳情 |
| NB7VPQ701M | 資料轉接驅動器 | USB 3.1 單通道轉接驅動器、1.8 V | 規格書 | 查看詳情 |
| 控制 | ||||
| FUSB302BUCX | 連接埠控制 | 可編程 USB Type-C 控制器，具有 PD 功能 (預設 SNK) | 規格書 | 查看詳情 |
個人電腦／筆記型電腦
隨著 USB-C (Type-C) 連接器的調整，個人電腦／筆記型電腦的機身變得更小、更薄而且更輕。 為了支援這些更小型的機身，onsemi 提供相容於電力傳輸 3.0 規格以及 USB-C 連接埠控制器協定的多連接埠解決方案。
| 零件編號 | 功能 | 說明 | 規格書 | 查看詳情 |
|---|---|---|---|---|
| 系統裝置 | ||||
| ESDM3551 | 防護 | ESD 保護二極體、CC 與 SBU 保護 (5.5 V – USB 3.x)、21 pF | 規格書 | 查看詳情 |
| NCS210 | 防護 | 電流感測放大器、雙向零漂移、1% 最大 增益錯誤、60 µV 偏移 | 規格書 | 查看詳情 |
| NCS211 | 防護 | 電流感測放大器、雙向零漂移、1% 最大 增益錯誤、60 µV 偏移 | 規格書 | 查看詳情 |
| FUSB252UMX | 防護 | 具 Type-C CC 的高速數位 (HSD) 連接埠保護開關 | 規格書 | 查看詳情 |
| 連接埠電源 | ||||
| NCP4305 | 電源調節 | 用於高效率 SMPS 拓撲的二次側同步整流器驅動器 | 規格書 | 查看詳情 |
| NCP43080 | 電源調節 | 具有 LLD 功能的同步整流器控制器 | 規格書 | 查看詳情 |
| 資料路徑 | ||||
| NB7NPQ701M | 資料轉接驅動器 | USB 3.1 單通道轉接驅動器、3.3 V | 規格書 | 查看詳情 |
| NB7VPQ701M | 資料轉接驅動器 | USB 3.1 單通道轉接驅動器、1.8 V | 規格書 | 查看詳情 |
| FUSB340TMX | SuperSpeed 多工器 | USB 3.1 SuperSpeed 開關、10 Gbps | 規格書 | 查看詳情 |
| 控制 | ||||
| FUSB302BMPX | 連接埠控制 | 可編程 USB Type-C 控制器，具有 PD 功能 (預設 SNK) | 規格書 | 查看詳情 |
智慧型手機
智慧型手機產業近來已採納 USB-C (Type-C) 連接器，以便在單一連接器上提供電力、資料傳輸以及影像功能。 這麼一來，使用 USB-C 充電線可實現更快速的充電並獲得高達 10 Gbps 的數據傳輸率。 雖然消費者相當喜愛單一尺寸單一連接端的 USB-C 連接器與連接線，要實作 USB-C 規格仍然有些必須克服的設計挑戰。 這些挑戰包含低耗電量、熱效率以及小型尺寸等。 為了協助因應這些挑戰，onsemi 提供多樣的 USB-C 與 USB 電力傳輸解決方案，相容於智慧型手機設計的實作。
| 零件編號 | 功能 | 說明 | 規格書 | 查看詳情 |
|---|---|---|---|---|
| 系統裝置 | ||||
| ESD8111P | 防護 | 高速資料線路保護 (3.3 V – USB 3.x)、(Tx/Rx 對)、0.4 pF | 規格書 | 查看詳情 |
| ESDM3551 | 防護 | ESD 保護二極體、CC 與 SBU 保護 (5.5 V – USB 3.x)、21 pF | 規格書 | 查看詳情 |
| NSPM0061 | 防護 | ESD 與突波防護、6.3 V | 規格書 | 查看詳情 |
| NSPM0101 | 防護 | ESD 與突波防護、10 V、60 A | 規格書 | 查看詳情 |
| NSPM5131 | 防護 | ESD 與突波防護元件、單向、13.5 V | 規格書 | 查看詳情 |
| NCS210 | 防護 | 電流感測放大器、雙向零漂移、1% 最大 增益錯誤、60 µV 偏移 | 規格書 | 查看詳情 |
| NCS211 | 防護 | 電流感測放大器、雙向零漂移、1% 最大 增益錯誤、60 µV 偏移 | 規格書 | 查看詳情 |
| FUSB252UMX | 防護 | 具 Type-C CC 的高速數位 (HSD) 連接埠保護開關 | 規格書 | 查看詳情 |
| 連接埠電源 | ||||
| NCS2202 | 電源調節 | 比較器、低電壓、開汲極 | 規格書 | 查看詳情 |
| NCS2200 | 電源調節 | 比較器、互補、低電壓 | 規格書 | 查看詳情 |
| NCS210 | 電源調節 | 電流感測放大器、雙向零漂移、1% 最大 增益錯誤、60 µV 偏移 | 規格書 | 查看詳情 |
| NCS211 | 電源調節 | 電流感測放大器、雙向零漂移、1% 最大 增益錯誤、60 µV 偏移 | 規格書 | 查看詳情 |
| 資料路徑 | ||||
| NB7NPQ701M | 資料轉接驅動器 | USB 3.1 單通道轉接驅動器、3.3 V | 規格書 | 查看詳情 |
| NB7VPQ701M | 資料轉接驅動器 | USB 3.1 單通道轉接驅動器、1.8 V | 規格書 | 查看詳情 |
| FUSB340TMX | SuperSpeed 多工器 | USB 3.1 SuperSpeed 開關、10 Gbps | 規格書 | 查看詳情 |
| NL3S22AH | 交替模式多工器 | USB 2.0 與 HiFi 音訊開關 | 規格書 | 查看詳情 |
| FUSB302BMPX | 連接埠控制 | 可編程 USB Type-C 控制器，具有 PD 功能 (預設 SNK) | 規格書 | 查看詳情 |
擴充底座
隨著 USB-C (Type-C) 的顯著調整，許多製造商已推出各類採用 USB-C 規格的裝置，包含平板電腦、行動電腦以及擴充底座等。 就擴充底座而言，市面上已有多種 USB-C 通用版本，能夠連接到多個筆記型電腦平台以及周邊裝置。 onsemi 所提供的擴充底座解決方案包含一個 USB-C 資料傳輸埠 (USB 協定與訊號調整)，能夠支援 USB-C 系統充電以及 USB 電力傳輸／交替模式協定。
| 零件編號 | 功能 | 說明 | 規格書 | 查看詳情 |
|---|---|---|---|---|
| 系統裝置 | ||||
| NCP81239 | 電壓調節 | 4 開關降壓升壓控制器、USB 電力傳輸與 Type C 應用 | 規格書 | 查看詳情 |
| FUSB252UMX | 防護 | 具 Type-C CC 的高速數位 (HSD) 連接埠保護開關 | 規格書 | 查看詳情 |
| ESDM3551 | 防護 | ESD 保護二極體、CC 與 SBU 保護 (5.5 V – USB 3.x)、21 pF | 規格書 | 查看詳情 |
| 連接埠電源 | ||||
| NCP4305 | 電源調節 | 用於高效率 SMPS 拓撲的二次側同步整流器驅動器 | 規格書 | 查看詳情 |
| NCP43080 | 電源調節 | 具有 LLD 功能的同步整流器控制器 | 規格書 | 查看詳情 |
| 資料路徑 | ||||
| NB7NPQ701M | 資料轉接驅動器 | USB 3.1 單通道轉接驅動器、3.3 V | 規格書 | 查看詳情 |
| NB7VPQ701M | 資料轉接驅動器 | USB 3.1 單通道轉接驅動器、1.8 V | 規格書 | 查看詳情 |
| FUSB340TMX | SuperSpeed 多工器 | USB 3.1 SuperSpeed 開關、10 Gbps | 規格書 | 查看詳情 |
