適用於測試板的 Hirose 毫米波測試連接器

Hirose 為毫米波測試板應用提供豐富的產品線，包含插座（SMA、2.92 mm、2.40 mm、1.85 mm）、端子（1.85 mm 與 SMA 型）、移相器以及衰減器（1.85 mm 與 SMA）。 Hirose 的精密螺紋安裝型測試連接器為 20 Gbps 以上的高速測試板提供優越的高頻寬效能。

應用：

數位：處理器、連接器、FPGA、OT 裝置、Ser-Des、光學模組
類比：RF 模組、天線、RF 元件

高速傳輸連接器的測試範例

待測件 (DUT) 的測試板

配接介面

插座
（測量埠、螺紋安裝型）

  • 2.40 mm（H2.4 系列）
  • 2.92 mm（HK 系列）
  • SMA（較高效能）
    （HRM(G) 系列）

配件

（調整訊號強度與相位）

衰減器

  • 與 SMA 配接
    （AT -100V 系列）

端子

（端接開放埠）

  • 與 1.85 mm 配接
    （HV-TMP 系列）
  • 與 SMA 配接
    （HRM-TM 系列）

相關產品
微型同軸纜線連接器 微型同軸開關

U.FL 系列   X.FL 系列   MS-156C3 系列   MS-180 系列

SMP 系列SMP 系列產品頁面



規格 - 轉換配接器 - 中介層、終端器

材質與表面處理

SMP 系列
元件 材料 表面處理、備註
外殼 主體：黃銅、不鏽鋼
彈簧零件：鈹銅		 鈍化鍍金
絕緣體 PTFE –
母觸點 鈹銅 鍍金
公觸點 磷青銅 鍍金
電阻式元件 金屬薄膜

效能特性

轉換配接器 繼電器配接器 終端器
SMPJ-HKJ SMPP(**)-HKP SMP-A-JJ-645 TMP-TMJ
接觸電阻 12 mΩ 最大值 (內部)
12 mΩ 最大值 (外部)		 10 mΩ 最大值 (內部)
5 mΩ 最大值 (外部)		 –
耐受電壓 AC 500 V 持續 1 分鐘 –
絕緣電阻 500 MΩ (DC 250 V) 1000 MΩ (DC 500 V) –
配接次數 100 次 500 次
特性阻抗 50 Ω
V.S.W.R. 0~10 GHz：1.15 最大值
10~30 GHz：1.25 最大值
30~40 GHz：1.38 最大值		 0~15 GHz：1.2 最大值
15~22 GHz：1.3 最大值
22~35 GHz：1.4 最大值
30~40 GHz：1.65 最大值		 0~15 GHz：1.15 最大值
15~25 GHz：1.2 最大值
25~30 GHz：1.25 最大值



規格 - 插孔、插頭插座

材質與表面處理

元件 材料 表面處理、備註
外殼 插孔 鈹銅、黃銅 鍍金
插頭 黃銅 鍍金
絕緣體 LCP、PTFE 主要 –
公觸點 磷青銅／鈹銅 鍍金
母觸點 PTFE 鍍金

效能特性

轉換配接器 繼電器配接器
SMP-J-SF085 SMP-LJ-SF085 SMP-PR(**)-SMT-1 SMP-LPR-(**)-SMT-1
接觸電阻
(100 mA DC)		 6 mΩ 最大值 (內部)
6 mΩ 最大值 (外部)		 10 mΩ 最大值 (內部)
5 mΩ 最大值 (外部)		 6 mΩ 最大值 (內部)
6 mΩ 最大值 (外部)
耐受電壓 AC 500 V 持續 1 分鐘
絕緣電阻 100VDC 時 500 MΩ 500 MΩ (100 VDC)
配接次數 500 次 FD：100 次／LD：500 次／SB：1000 次
特性阻抗 50 Ω
V.S.W.R. 0 至 15 GHz：1.3 最大值
15 至 40 GHz：1.5 最大值		 0 至 15 GHz：1.3 最大值
15 至 30 GHz：1.5 最大值		 0 至 30 GHz：1.5 最大值 0 至 6 GHz：1.2 最大值
6 至 25 GHz：1.35 最大值
25 至 30 GHz：1.5 最大值

實際效能

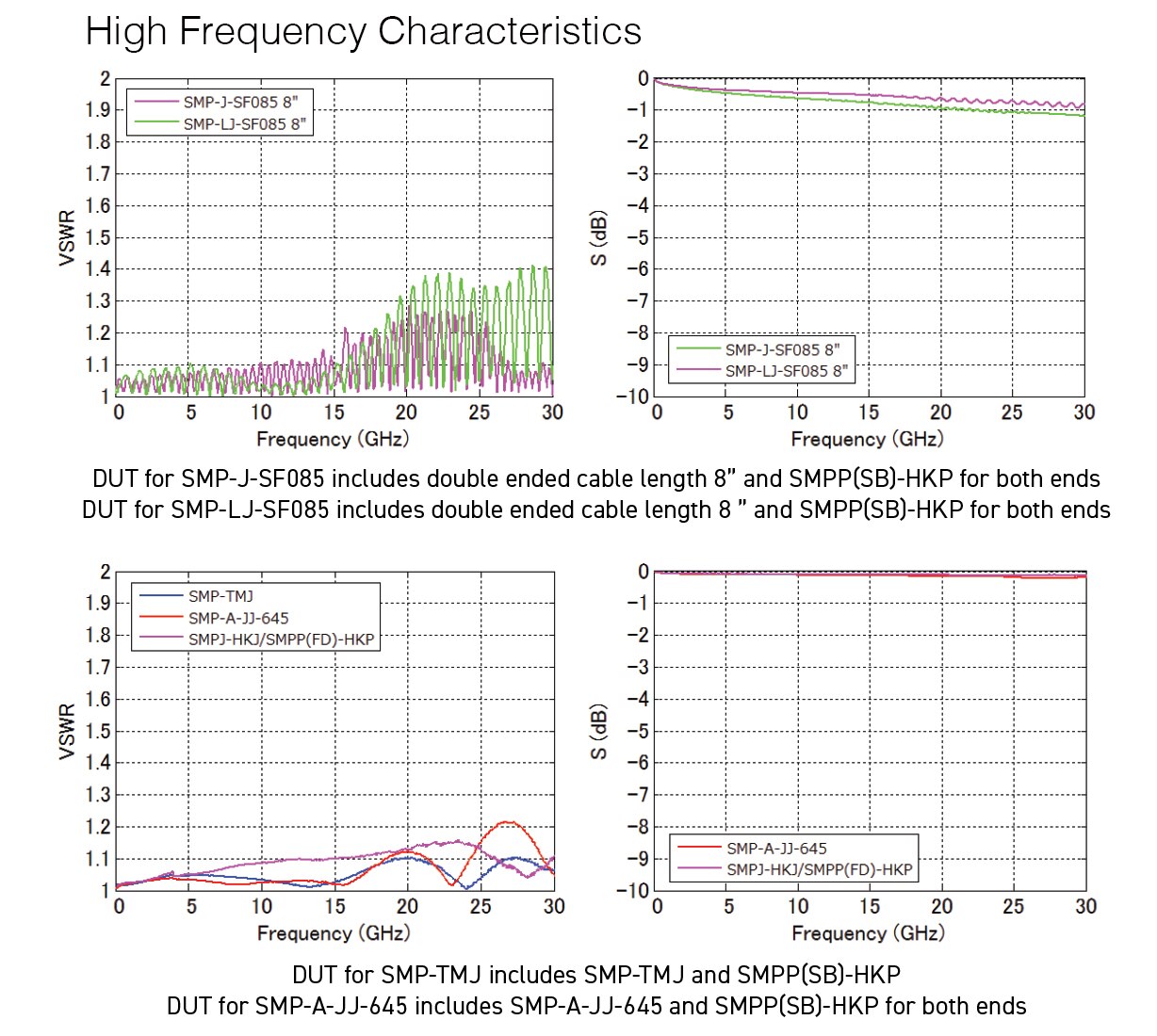

SMP 系列效能圖

H2.4 系列 (2.4 mm) H2.4 系列產品頁面

材質與表面處理

H2.4 系列
元件 材料 表面處理
外殼 不鏽鋼 鈍化
環 不鏽鋼 鍍金
中心導線 鈹銅合金 鍍金
絕緣體 PTFE –

效能特性

接觸電阻 中心：最大 4 mΩ，外部：最大 2 mΩ [DC 100 mA]
耐受電壓 500 VAC 可承受 1 分鐘
絕緣電阻 最小 5,000 MΩ （500 VDC）／插頭 - 最小 1,500 MΩ （500 VDC）
配接次數 500 次
特性阻抗 50 Ω
V.S.W.R. 最大 1.35 [0.045 至 40 GHz]
最大 1.45 [40 至 50 GHz]

實際效能

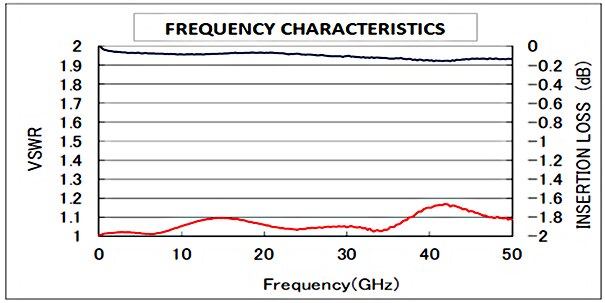

H2.4 系列效能圖

HK 系列產品頁面HK 系列（2.92 mm）

材質與表面處理

HK 系列
元件 材料 表面處理
外殼 不鏽鋼 鈍化
環 不鏽鋼 鍍金
中心導線 鈹銅合金 鍍金
絕緣體 PTFE –

效能特性

接觸電阻 中心：最大 4 mΩ，外部：最大 2 mΩ [DC 100 mA]
耐受電壓 500 VAC 可承受 1 分鐘
絕緣電阻 最小 1,000 MΩ （500 VDC）
配接次數 500 次
特性阻抗 50 Ω
V.S.W.R. 最大 1.10 [0.04 至 18 GHz]
最大 1.15 [18 GHz 至 26.5 GHz]
最大 1.30 [26.5 GHz 至 40 GHz]

實際效能

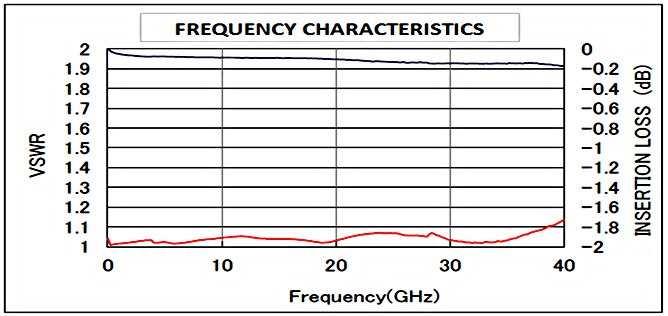

HK 系列效能圖

HRM(G) 系列產品頁面HRM(G) 系列 (SMA)

材質與表面處理

HRM(G) 系列
元件 材料 表面處理
外殼 黃銅 鍍金
中心導線 鈹銅合金 鍍金
絕緣體 PTFE –

效能特性

接觸電阻 中心與外部：最大 4 Ω [DC 100 mA]
耐受電壓 1,000 VAC 可承受 1 分鐘
絕緣電阻 500 VDC 時最小值為 5000 MΩ
配接次數 500 次
特性阻抗 50 Ω
V.S.W.R. HRM(G)-300-467B-1 HRM(G)-300-468B-1
最大 1.4 [DC 至 20 GHz] 最大 1.4 [DC 至 18 GHz]
最大 1.7 [20 GHz 至 28 GHz] 最大 1.5 [18 GHz 至 20 GHz]
  最大 1.7 [20 GHz 至 28 GHz]

實際效能

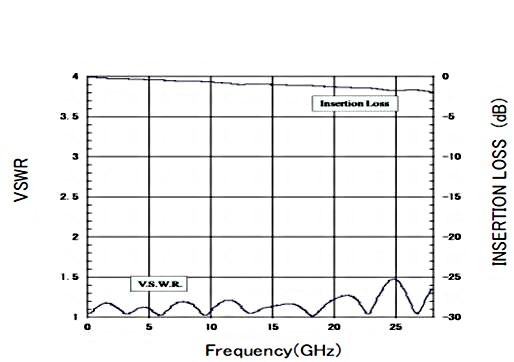

Hirose 的 HRM 系列效能圖 1

點選放大

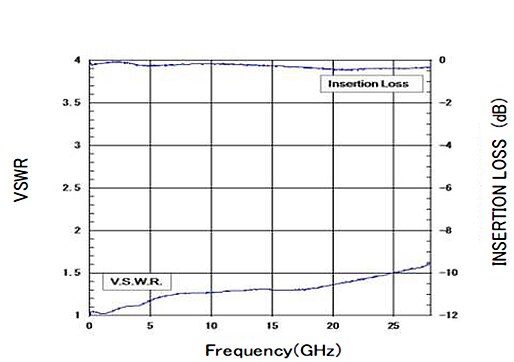

 Hirose 的 HRM 系列效能圖 2

點選放大

AT-100V 系列產品頁面AT-100V 系列（SMA 衰減器）
AT-100 V 系列
  • DC 至 18 GHz，與 SMA 連接器配接
  • 精確衰減
    1 至 15 dB，20 dB
  • 彈簧連接技術能吸收負載變化，並在振動、膨脹／收縮和溫度／濕度起伏期間保護電阻元件。
  • 優越的 V.S.W.R 和衰減

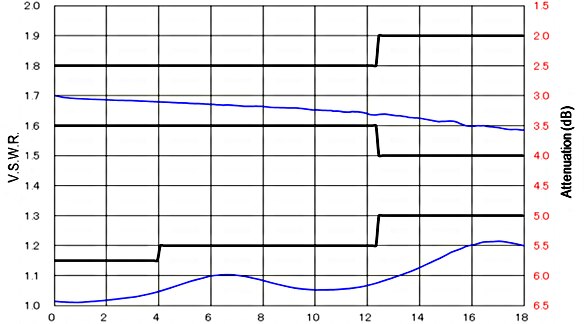

AT-100V 系列效能圖

「AT-103V」的資料

HV-TMP 系列產品頁面HV-TMP 系列（1.85 mm 端子）
HV-TMP 系列
  • DC 至 65 GHz，與 1.85 mm 連接器配接
  • 優越的高頻特性
  • HRS 獨特的兩段式接頭結構可吸收折角配接時產生的應力

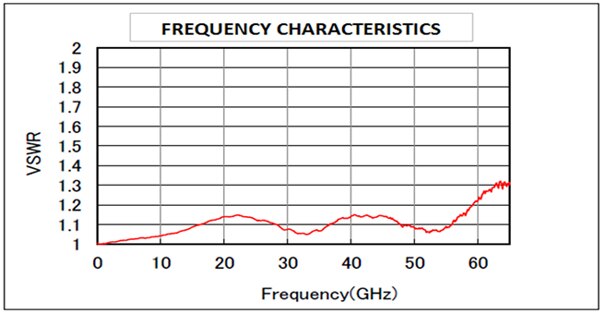

HV-TMP 系列效能圖

HRM-TM 系列產品頁面HRM-TM 系列（SMA 端子）
HRM-TM 系列
  • DC 至 26.5 GHz，與 SMA 連接器配接
  • 優越的高頻特性

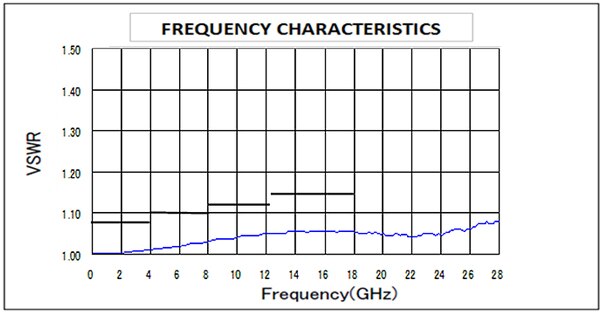

HRM-TM 系列效能圖
