Hirose 的線對板、線對線電源連接器

EnerBee - 纜線式電源連接器的最佳選擇

Hirose 推出線對板、線對線電源連接器系列，以小巧、勤奮又充滿活力的昆蟲為名，闡述 EnerBee 產品系列的概念：尺寸雖小但卻具有高階效能。

EnerBee 系列連接器除了具備優異的效能、小尺寸、搭配高電流裝置操作的能力之外，還具有確閉鎖緊機制，適合多種應用，包括高要求的 LED 照明、辦公室設備、醫療裝置、機器人、家電、伺服器、電池儲能設備、汽車、工業電源供應器和電源。

點選查看：

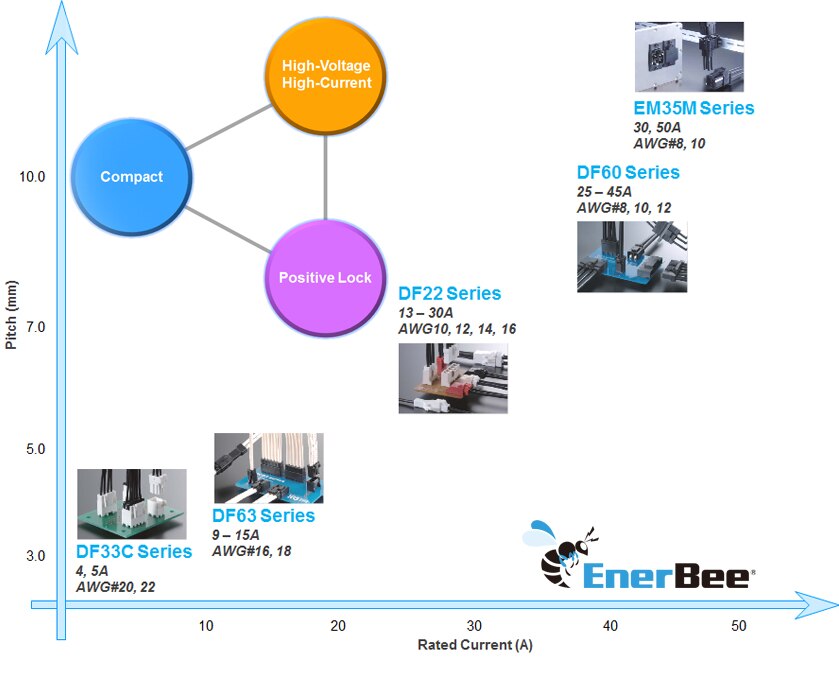

EnerBee：交叉參考表 | EnerBee 簡冊

  • DF33C
  • DF63
  • DF22
  • DF60
  • EM35M
DF33C 系列

DF33C 系列、線對板，適用於內部電源

  • 間距 3.3 mm
  • 引腳數：單排 2 至 6、雙排達 12
  • 額定電流：4 A 至 5 A，視配置和電線尺寸而定
  • 電線尺寸：20 至 22 AWG
  • 安全鎖定機制
  • 預防配接錯誤
  • 支援樹脂密封

DF63 系列

DF63 小型線對板連接器、高達 15 A

  • 間距：3.96 mm
  • 樣式：1 至 6 個腳位 (直式、直角、直列)
  • 15 A、#16 AWG
  • 適用纜線：#16 和 18 AWG
  • 多重觸點提供高可靠度
  • 穩固的配接和明確的觸動定位感
  • 接受高度達 5 mm 的樹脂密封
  • 即將通過 UL 和 TÜV 認證

DF22 系列

DF22 系列、線對板

  • 觸點間距 7.92 mm
  • 樣式：1 至 5 個腳位直角和直式
  • 電流能力：最大30 A (搭配 10 AWG 纜線時)
  • 四觸點結構
  • 多種鍵合類型和彩色外罩 (紅、白、黑)

DF60 系列

DF60 系列、線對板，適用於電源供應器

  • 間距 10.16 mm
  • 搭配 AWG#8、1 個腳位時具有 45 A 高電流處理能力
  • 接受 AWG#8 至 12 纜線尺寸，具有 1 至 6 個腳位
  • 五觸點，含獨立觸點彈簧
  • 連接樣式選項：直式、直角、直列
  • 提供多種鍵合選項
  • 通過 UL 和 TÜV 認證

EM35M 系列

EM35M 系列、電源供應器連接器

  • 4 個腳位
  • 30 A 適用於 10 AWG、50 A 適用於 8 AWG 尺寸電線
  • 電線尺寸：8、10 AWG
  • 客製化接合，可避免配接錯誤
  • 三相電源 + 接地
  • 連接類型；DIN 軌道、面板安裝
  • 循序配接
  • 通過 TÜV、UL 認證
