高效能板對板連接器

板對板連接器經過最佳化，提供高效能和功能性。

Hirose 的 FunctionMAX 屬於板對板連接器系列，其任務在於提供最大功能性，滿足產業市場的需求。Hirose 目前著重於研發兩大開發主題：浮動功能和高速傳輸。

FunctionMAX 針對其浮動和高速連接器產品，會持續致力於達到最高等級的功能性。此系列與 Hirose 的其他連接器皆依據我們的哲學進行開發：永遠領先、追求頂尖。FunctionMAX 連接器適合醫療裝置、辦公室影像設備、量測設備、工業電腦系統、汽車導航和音訊系統、廣播設備、基地台收發器、工業機械等。

點選查看：

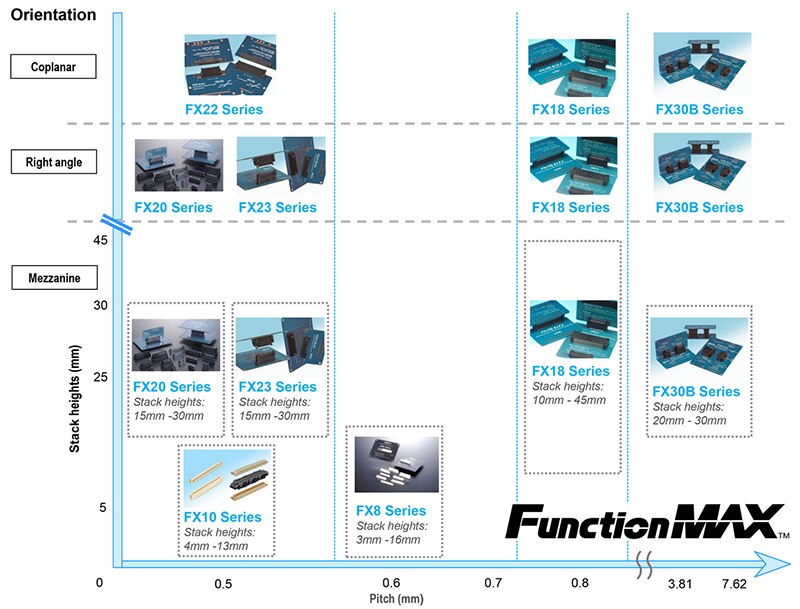

FunctionMAX：交叉參考表 | 高速傳輸 | 浮動功能 | FunctionMax 簡冊

• FX8
• FX10
• FX18
• FX20
• FX23
• FX30B

FX8/FX8C 系列、板對板

• 間距 0.6 mm
• 提供 3 mm 至 16 mm 堆疊高度
• 額定電流：0.4 A
• 塑型觸點設計提供足夠撓度，能達到觸點可靠性
• 觸點數：60、80、90、120、140

查看詳情 了解詳情

FX10 系列、板對板高速傳輸

• 間距 0.5 mm
• 堆疊高度：4 至 8 mm
• 額定電流：0.3 A
• 提升板件間傳輸效率
• 訊號觸點的有效配接長度為 1.1 mm
• 觸點：80、100、120、140 (含接地板)；96、120、144、168 (不含接地板)

查看詳情 了解詳情

FX18 系列、板對板

• 間距 0.8 mm
• 款式：共面／垂直／堆疊
• 電源供應器觸點額定值高達 12 A
• 訊號觸點的有效配接長度：2.0 mm
• 接地觸點，提升接地能力
• 大型配接導軌，可輕鬆進行配接
• 觸點數：40、60、80、100、120、140

查看詳情 了解詳情

FX20 系列、板對板

• 間距 0.5 mm、堆疊高度 15 至 30 mm
• 浮動範圍 X 方向：±0.6 至 0.8 mm、Y 方向：±0.6 mm
• 電流能力：每引腳 0.5 A
• 自行對位和自行導引
• 腳位數：20、40、60、80、100、120、140

查看詳情 了解詳情

FX23 系列、浮動板對板，適用於高速傳輸

• 間距：0.5 mm
• X 和 Y 軸方向的最大浮動為 ±0.6 mm
• 連接器外罩各邊提供兩個電源引腳 (每個引腳 3 A)
• 訊號端子額定值高達每引腳 0.5 A
• 在 15-30 mm PCB 距離內提供垂直連接和平行連接

查看詳情 了解詳情

FX30B 系列、電源供應器連接器

• 觸點間距：3.81 mm
• 電流能力：每引腳 13 至 17 A
• 連接類型：共面、垂直、平行
• 位置錯位吸收的可移動範圍：±0.3 mm
• 此系列採用獨立的四位置觸點彈簧結構，具有優異的觸點可靠度
• 腳位數：2、3、4、5

查看詳情 了解詳情
