微型板對板連接器系列

工程人員往往面臨在設計中將訊號從一點帶到另一點的難題。Hirose 的板對板連接器提供創新、符合成本的解決方案。Hirose 的互連解決方案能因應各種應用需求，提供介於 0.35 至 5.0 mm 的觸點間距、訊號／電源觸點選項、屏蔽、高速能力、多重引腳配置、多種端子樣式，以及多種高度組合。

  • 間距 0.5 mm
  • 間距 0.4 mm
  • 間距 0.35 mm
  • 混合電力型

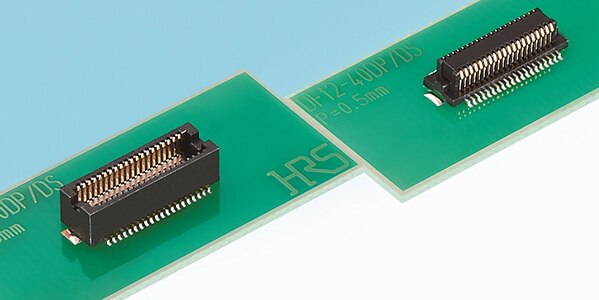

DF12N 系列、板對板

  • 間距：0.5 mm
  • 堆疊高度：3.0、3.5、4.0、5.0 mm
  • 深度：4.60 mm
  • 額定電流：0.3 A
  • 引腳數：10 至 80

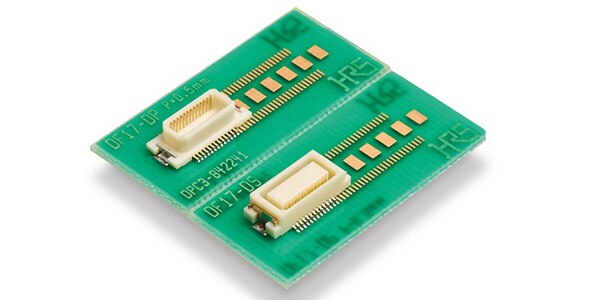

DF17 系列、板對板

  • 間距：0.5 mm
  • 堆疊高度：4.0、5.0、5.5、6.0、6.5、7.0、8.0 mm
  • 深度：5.7 mm
  • 額定電流：0.3 A
  • 引腳數：20 至 80

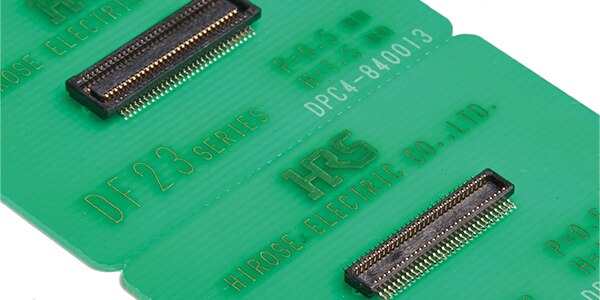

DF23 系列、板對板／板對 FPC

  • 間距：0.5 mm
  • 堆疊高度：1.5 mm
  • 深度：6.0 mm
  • 額定電流：0.3 A
  • 引腳數：10 至 60

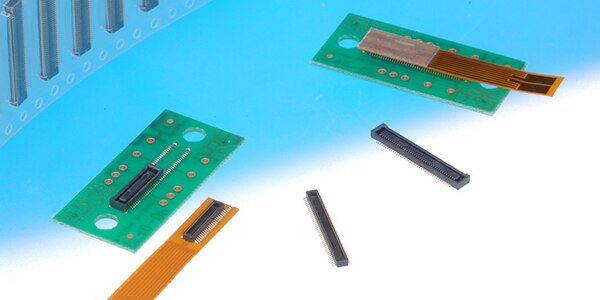

DF40 系列、板對板／板對 FPC (兩件式)

  • 間距：0.4 mm
  • 堆疊高度：1.5 mm 至 4.0 mm
  • 深度：3.38 mm
  • 額定電流：0.3 A
  • 引腳數：10 至 100

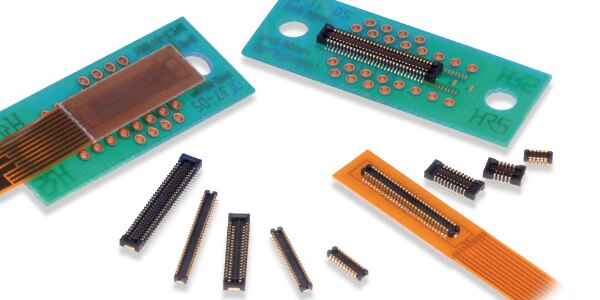

DF37 系列、板對板／板對 FPC (兩件式)

  • 間距：0.4 mm
  • 堆疊高度：0.98 mm 和 1.5 mm
  • 深度：2.98 mm
  • 額定電流：0.3 A
  • 引腳數：10 至 74

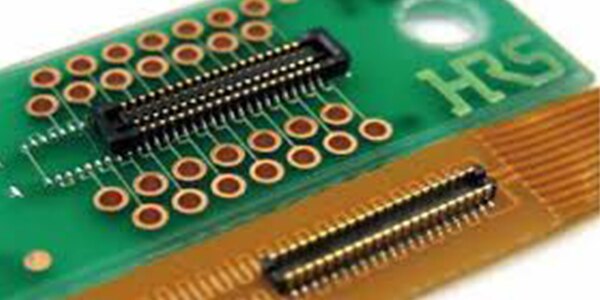

BM20 系列、板對板／板對 FPC (兩件式)

  • 間距：0.4 mm
  • 堆疊高度：0.8 mm
  • 深度：2.3 mm
  • 額定電流：0.3 A
  • 引腳數：10 至 40

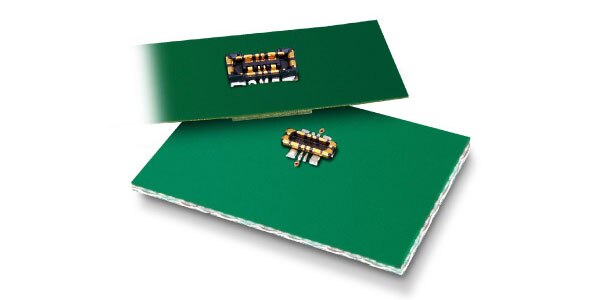

BM25 系列、板對 FPC (兩件式)

  • 間距：0.4 mm
  • 堆疊高度：0.7 mm
  • 深度：2.60 mm
  • 額定電流：10 A (電源觸點)、0.3 A (訊號觸點)
  • 引腳數：4 腳位 (2 腳位用於電源 + 4 腳位用於訊號)

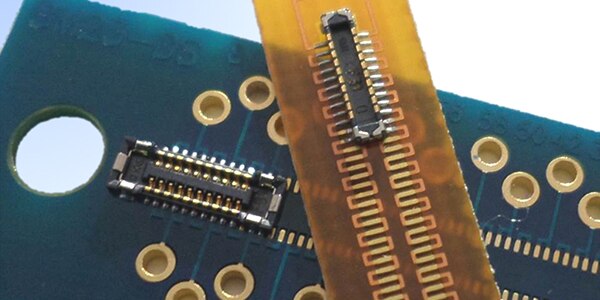

BM23FR 系列、板對板／板對 FPC (兩件式)

  • 間距：0.35 mm
  • 堆疊高度：0.6 mm、0.8 mm
  • 深度：1.98 mm
  • 額定電流：0.3 A
  • 引腳數：6 至 60

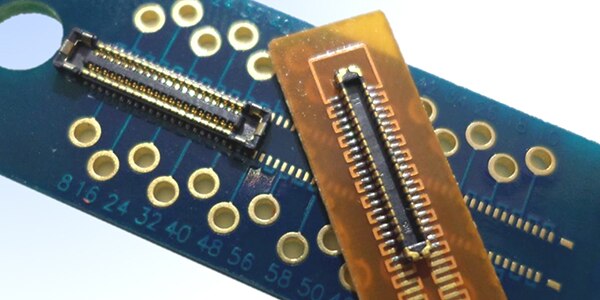

BM23PF 系列、板對板／板對 FPC (兩件式)

  • 間距：0.35 mm
  • 堆疊高度：0.8 mm
  • 深度：1.98 mm
  • 額定電流：5 A (電源觸點)、0.3 A (訊號觸點)
  • 引腳數：10 至 64

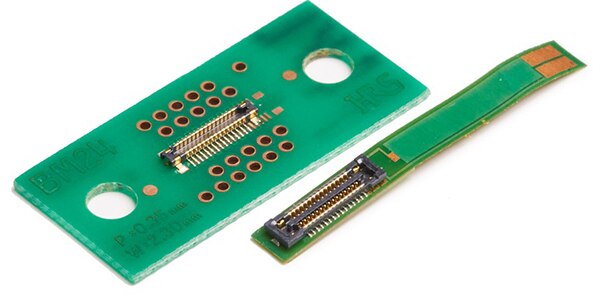

BM24 系列、板對板／板對 FPC (兩件式)

  • 間距：0.35 mm
  • 堆疊高度：0.8 mm
  • 深度：2.3 mm
  • 額定電流：5 A (電源)、0.25 A (訊號)
  • 引腳數：10、20、24、30、40

BM25 系列、板對 FPC (兩件式)

  • 間距：0.4 mm
  • 堆疊高度：0.7 mm
  • 深度：2.60 mm
  • 額定電流：10 A (電源觸點)、0.3 A (訊號觸點)
  • 引腳數：4

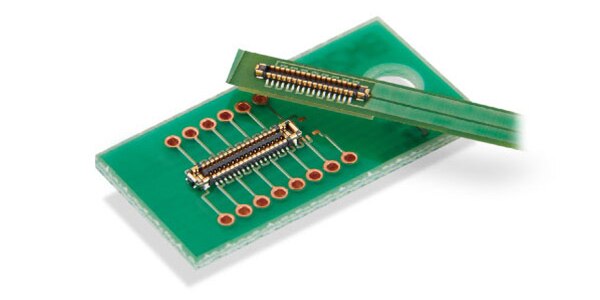

BM28 系列、板對板／板對 FPC (兩件式)

  • 間距：0.35 mm
  • 堆疊高度：0.6 mm
  • 深度：1.70 mm
  • 額定電流：5 A (電源觸點)、0.3 A (訊號觸點)
  • 引腳數：6 至 60

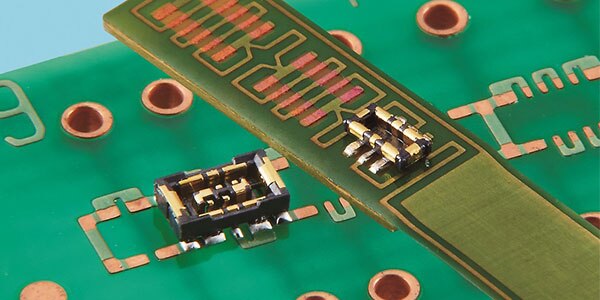

BM29 系列、板對板／板對 FPC (兩件式)

  • 間距：0.35 mm
  • 堆疊高度：0.6 mm
  • 深度：1.5 mm
  • 額定電流：3 A (電源)、0.3 A (訊號)
  • 引腳數：2

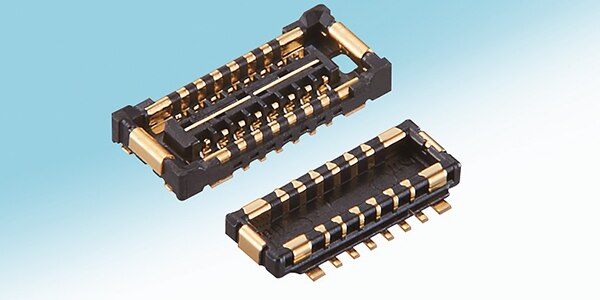

BM46 系列、板對板

  • 間距：0.35 mm
  • 堆疊高度：0.6 mm
  • 深度：2.0 mm
  • 額定電流：0.3 A
  • 引腳數：12

BM24 系列、板對 FPC (兩件式)

  • 間距：0.35 mm
  • 堆疊高度：0.8 mm
  • 深度：2.3 mm
  • 額定電流：5 A (電源)、0.25 A (訊號)
  • 引腳數：10、20、24、30、40

BM25 系列、板對 FPC (兩件式)

  • 間距：0.4 mm
  • 堆疊高度：0.7 mm
  • 深度：2.60 mm
  • 額定電流：10 A (電源觸點)、0.3 A (訊號觸點)
  • 引腳數：4 腳位 (2 腳位用於電源 + 4 腳位用於訊號)

BM28 系列、板對板／板對 FPC (兩件式)

  • 間距：0.35 mm
  • 堆疊高度：0.6 mm
  • 深度：1.70 mm
  • 額定電流：5 A (電源觸點)、0.3 A (訊號觸點)
  • 引腳數：6 至 60

BM29 系列、板對板／板對 FPC (兩件式)

  • 間距：0.35 mm
  • 堆疊高度：0.6 mm
  • 深度：1.5 mm
  • 額定電流：3 A (電源)、0.3 A (訊號)
  • 引腳數：2
