PCD100/PCD200 系列製程顯示面板儀表

Amphenol Wilcoxon 的數位面板儀表用途廣泛，適合各種製程監測應用。它們接受 1 V 至 5 V 或 ±10 V 的常見製程電壓、0 mA 至 20 mA 或 4 mA 至 20 mA 的電流、100 Ω RTD 和四種最常見的熱電偶。PCD100、PCD200 系列面板儀表使用 AC 或 DC 電源選項運作：85 V_AC 至 265 V_AC 或 12 V_DC 至 36 V_DC，並且可以提供 24 V_DC 來為感測器或發射器的 4 mA 至 20 mA 訊號供電。面板儀表有兩個警示點，包含可提供警示的前面板紅色 LED，使得它們特別適用於需要純視覺指示的應用。兩個繼電器可用於警示或製程控制應用，可選的 4 mA 至 20 mA 輸出提供溫度輸入訊號的隔離式再傳輸。

PCD100、PCD200 系列製程顯示器可以透過面板儀表正面的外部按鈕觸點進行現場編程，也可以使用隨附的 PC 軟體進行遠端編程。

PCD100 系列面板儀表的顯示器為完整四位數，優於市面上大部分數位面板儀表。

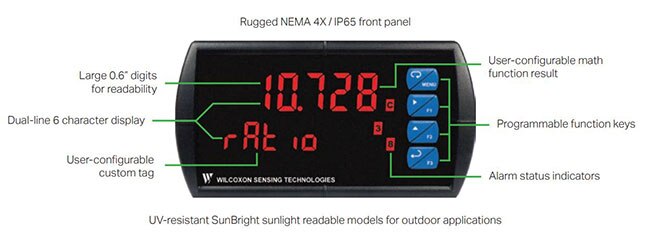

具有數學功能的 PCD200 系列雙輸入製程顯示器為 1/8 DIN 數位面板儀表。它們可在雙行、六位數顯示器上顯示這些訊號，並可選擇搭配 SunBright® 陽光下可視型 LED。儀表可以客製化這兩個輸入，以多種方式顯示，包括同時顯示 (加上標籤)，或在一個或兩個輸入上執行數學函數的結果。PCD200 製程顯示器最多可配備四個內部繼電器、一個 4 mA 至 20 mA 類比輸出、Modbus 序列通訊。

特點

• 單輸入 (PCD100) 或雙輸入 (PCD200) 製程顯示面板儀表
• NEMA 4X，IP65 前面板
• 兩個或四個繼電器
• 兩個警示點及前面板紅色 LED，可提供警示
• 相容於 Wilcoxon 的 PC420 系列感測器和 iT 發射器
• 輸入電源選項包括 AC (85 V_AC 至 265 V_AC) 或 DC (12 V_DC 至 36 V_DC) 電壓
• 可透過前面板按鈕進行現場編程
• 可透過 PC 編程和監測軟體進行遠端編程
• 選擇性的隔離式 4 mA 至 20 mA 輸出
• 選擇性的 SunBright 顯示器型號可在戶外應用中提供清晰的可見性
• 接受 0 mA 至 20 mA、4 mA 至 20 mA 的電流，0 V 至 5 V、1 V 至 5 V、±10 V 的電壓，熱電偶和 RTD 現場可選輸入
