什麼是線路圖符號？

無論您是正在努力取得電子學系學位的學生，還是進行探索的電子愛好者，首先都要學習如何看懂線路圖。線路圖是什麼？線路圖是簡化的佈線圖，能顯示電路裡所有的元件和電氣連接。在看懂線路圖之前，您需要先認識不同的元件符號。本指南會介紹一些初學者應先瞭解的最常見元件。

線路圖符號由兩種不同的準則標準化，分別是美國國家標準協會 (ANSI) 及國際電工委員會 (IEC) 提出的標準。各個標準都有獨立的元件線路圖符號版本。請務必遵守這兩種標準之一，這樣其他人才能正確地看懂您建立的線路圖。少了這些標準，幾乎任何人都無法藉由線路圖來修理電子裝置的。

範例：

電阻

左邊是 ANSI，右邊是 IEC

電位器

只需為 ANSI 和 IEC 電阻符號加上箭頭。箭頭代表游標端子。

左邊是 ANSI，右邊是 IEC

電容

極化電容並非總是帶有 + 號

左邊是 ANSI 極化電容，中間是 IEC 極化電容，右邊是 ANSI/IEC 非極化電容

LED：發光二極體

這些 LED 帶有表示發光的小箭頭，除此之外，外觀和二極體一模一樣。

這些符號在 ANSI 到 IEC 之間可以互換

電源

主電源

最左側的兩個是 DC 電池電源，最左邊代表多節電池，另一個代表單節電池。這些符號未必總是帶有 + 和 - 號。左邊第三個 + 號和 - 號被圈起來的符號，代表非電池 DC 電源。最右邊則代表 AC 電源。

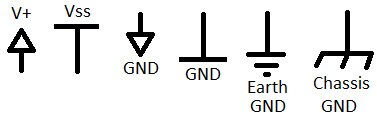

二次電源

這些符號主要用於含有許多頁面的大型線路圖，或僅用於有太多線接回主電源時，讓線路圖變得更簡潔。

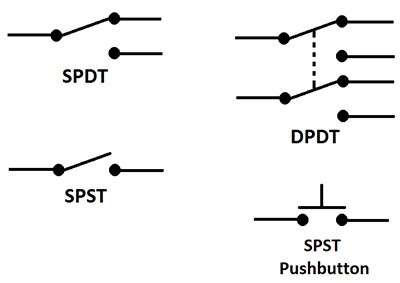

開關

這些符號代表開關的一些變化型，顯示了幾種不同的極擲組合。

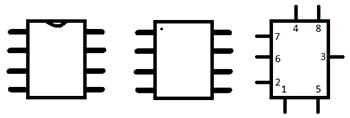

IC：積體電路

又稱為晶片

實體 IC 可能是在一端有凹口，或在某角附近有一個點。在上例中，凹口左邊及點左邊的引腳，是引腳 1。在左邊和中間範例中，左邊往下依序 (逆時針) 是引腳 1-4，再右邊往上依序是引腳 5-8，其中引腳 8 位於右上角。右邊的符號是線路圖中 IC 較常見的顯示方式。其引腳會隨意放置，視其最適合放在線路圖中的位置而定。進行連接時，請務必注意這點。

以上就是線路圖中最常見的符號。雖然還有很多需要認識，但等到實際需要時再瞭解，最容易學會。如果您想深入瞭解此主題，請前往 https://www.digikey.tw/schemeit/project/，勾選「Show only catalog parts with symbols (僅顯示帶有符號的目錄零件)」，然後將不同的零件拖曳到線路圖中，以查看對應的符號。
