如何測量電路中的電流

上一部影片解說了手動和自動量程三用電表的基本使用方法。以下影片將說明如何對電路中的電壓、電流和電阻進行測試。為了一次探討一個主題，這篇部落格文章將涵蓋一些有關電流量測的資訊，後續的部落格文章則會探討電壓和電阻。

首先，將黑色探針插入「COM」連接埠。紅色探針可能會有兩種選擇：較高的安培額定值，以及較低的毫安培或微安培額定值。若不確定，可以先從較高的額定值開始，需要更準確的讀數時再換成較低額定值的選項。在測試電路之前，先確認電表上這些功能的最大安培值。如此有助於避免保險絲燒毀 (若使用含保險絲的電表)。

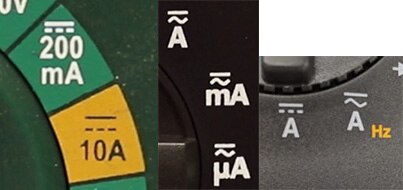

接著，根據要進行的測量作業，將轉盤轉至最接近的安培額定值。同樣地，若不知如何著手，可以先從較高值開始，再換成較低值。有些電表僅能讀取 DC 電流，有些則可讀取 AC 和 DC。以下三張圖片為不同電表的範例。

現在電表已就緒，可以開始測量了。測量電流時，電路必須處於開啟但實際中斷的狀態，如此才能將三用電表放置在電路的相同線路上。最簡單的做法是移除 V_CC 連接 (電壓源)，然後將正極探針置於電路上，同時將負極探針置於 V_CC 原本連接的地方。電表現在變成電路中的一個元件且有電流流通，此時即可測量電路的總安培消耗量。若想測量電路的某個部分，則必須在該點讓電路斷路，然後依照同樣的程序進行。

最好讓電表保持此狀態幾秒鐘或幾分鐘，以便監測狀況。這樣一來，若發生故障，就能注意到電流出現的任何突升或下降。

記住，在並聯電路中，電流值是每條線路的電流相加，但在串聯電路中，電流值將保持恆定。瞭解這一點，將有助於判定最有利且最容易取得必要量測結果的位置。
