超簡易開關 – 實驗 6

若您錯過了我之前的五篇部落格文章，分別是《感受電力！- 實驗 1》、《狂操電池！- 實驗 2》、《你的電路初體驗 - 實驗3》、《可變電阻 - 實驗4》、《製作電池 - 實驗 5》，我最近獲得第二版的《Make: Electronics》，作者是 Charles Platt，也決定嘗試進行書中介紹的所有的實驗一番。這是我第六次實驗結果的記錄。

第 2 章就要來了！

基礎知識：開關的各種知識

註：我的開關末端有焊片，而不是螺絲端子，因此我遵循 Platt 先生的建議，使用鱷魚測試引線將元件連接在一起。如果您遇到類似的情況，請使用不同顏色的測試引線，以便更輕鬆查看哪些零件連接在一起。

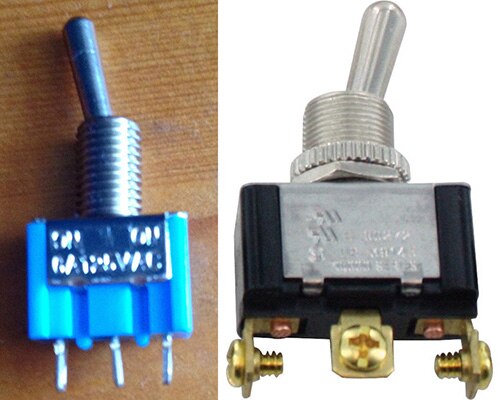

帶焊接片端子的開關 (左) 與帶螺絲端子的開關 (右)

若要查看搖頭開關可以採用哪些其他類型的接片，請查看 DigiKey 網站的搖頭開關類別，然後流覽「端接樣式」部分。若您挑選其中一個，然後按下「套用篩選條件」，就可查看僅符合該端接樣式的開關。查看照片，您認為各種端接樣式在哪些情況下最實用？

此書將介紹多種開關配置。您可在電路章節中找到這些開關，看看您能從書中認出多少。

若對網站上的所有開關規格不瞭解，也不用擔心。本書會逐漸介紹最重要的規格 (進行實驗所需瞭解的確切規格)。電子領域博大精深，所以放輕鬆，享受過程就好！

若您有螺絲端子型的搖頭開關，且要用電子線進行連接，請確保使用正確線規的剝線器。即便在此實驗中不需要用 22 線規的電子線來連接，但從實驗 8 之後，幾乎所有實驗都需要用此線規，因此最好還是購買 22 線規的電子線備用。

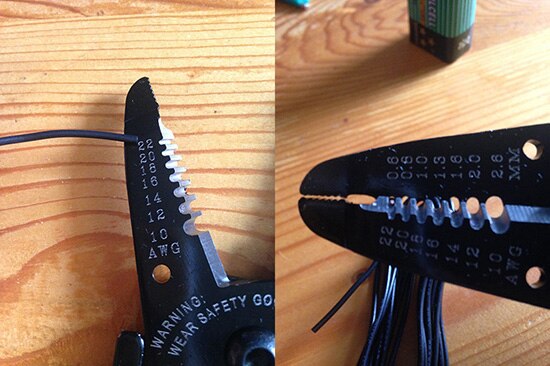

決定您的電線線規，接著將電線放在剝線器的尖齒間，朝外拉動剝線器，另一隻手同時緊握電線，電線的絕緣就會脫落，但裡面的導線不會受損。

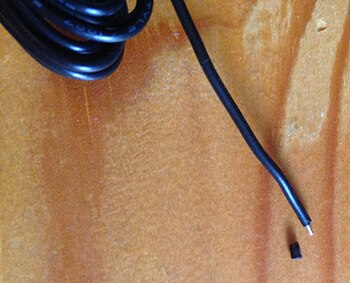

一小部分絕緣已經從電線上剝落

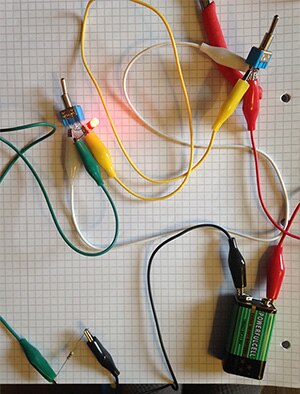

男士們，開啟您的 LED！

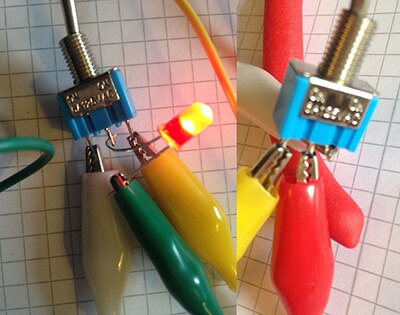

鱷魚夾很龐大，因此要謹慎小心，只接觸到該接觸的地方，不要碰到鄰近的接騙或鱷魚夾 (我當然是指金屬夾的部分，而非塑膠護罩)。若金屬夾接觸到另一個夾片或接片，就會產生額外連接，因此實驗結果就不會反映出正確連接開關的運作，就無法達到實驗目標了。

觀察：在目前設置下，若 LED 開啟，撥動開關任一極，將會關閉 LED，反之亦然。

但為何會如此？

要回答這個問題，就要繼續繼續進行實驗的下一個部分，就會瞭解開關內部的運作。

檢查連續性

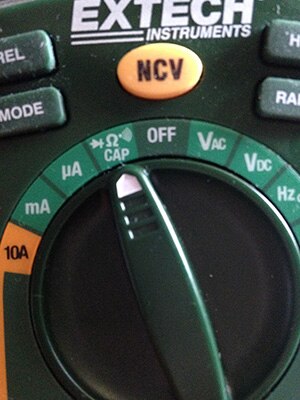

將儀表的轉盤設定為連續性檢查

若您不確定如何在您的三用電表上測量連續性，請參閱三用電表的手冊。在 EXTECH EX330 上必須將儀表的轉盤設定成連續性測量，然後按下 MODE 按鈕數次，直到三用電表螢幕上出現連續性的符號。

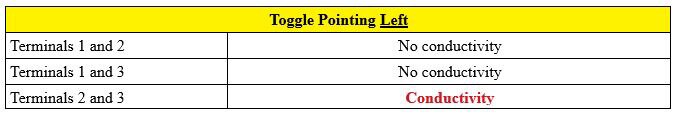

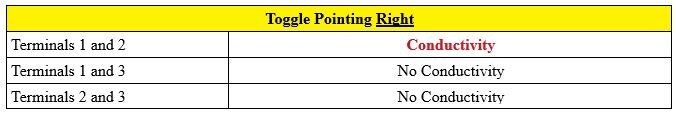

現在您只需用各個探棒碰觸不同的端子，就可查看是否連接。

詳讀「線路圖介紹」中所述的理論以及實驗的後續部分，接著將單一開關的運作結果，與代表之前組裝電路的線路圖進行比較。

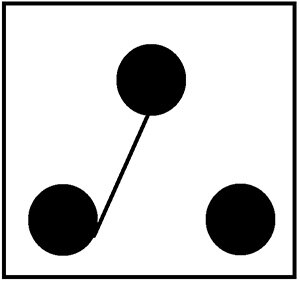

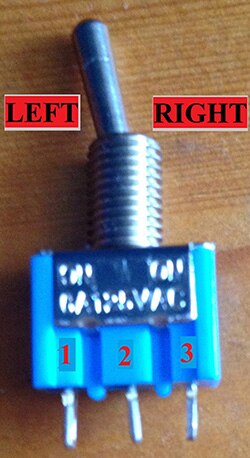

SPDT 開關內部

現在您已瞭解當撥桿指向某一邊時，有哪些端子相連，因此可查看書中的圖 2-37，便可研究在您撥動開關極性時電路如何改變。

其他資訊

如需瞭解開關操作與類型的基本討論，請觀看 YouTube 影片《Collin's Lab: 開關》，或閱讀《電子元件百科全書第一冊》的第六章。

您可在 DigiKey 取得此實驗所需的各項物品！

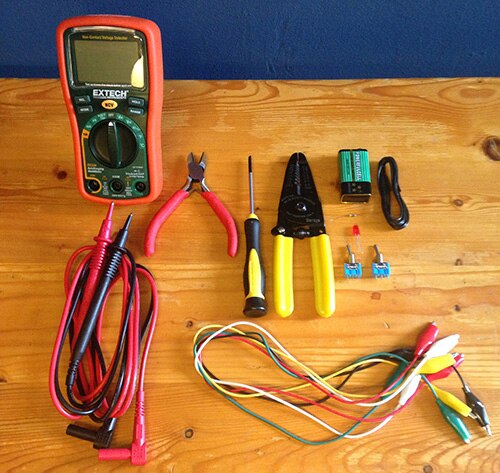

若您想自己動手進行此實驗，您可在 DigiKey 取得此實驗所需的各項物品！

• 兩端皆有鱷魚夾測試引線
• Make: Electronics 第 2 版
• 三用電表 (參閱本書第一章，瞭解如何挑選最符合需求的產品)：我一直愛用的三用電表是 EXTECH EX330
• 一般 LED
• 螺絲起子組 (選用)
• 9 V 電池
• 剪線鉗
• 剝線器 (AWG22)
• 電子線 (22AWG)
• 搖頭開關 (SPDT、螺絲與焊片)
• 限流電阻 - 470 Ω (5% 容差)
