深入探究繼電器 - 實驗 7

若您錯過了我之前發佈的六篇部落格文章，沒關係。我最近取得第二版的《Make: Electronics》，作者是 Charles Platt，也決定嘗試進行書中介紹的所有的實驗一番。這是我第七次實驗結果的記錄。

是時候為之後的所有實驗重新奠定基礎了！

注意：這個實驗涉及萬用刀的使用。建議年輕讀者尋求成年人協助，或務必參照本文或書中所附的繼電器內部構造圖。

繼電器

本書第二章開頭的「第二章必備物品」段落，就推薦了一些與 Platt 所用之繼電器引腳功能相同的繼電器型號。

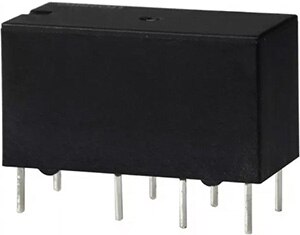

其中一款是 Omron 的 G5V-2-H1 DC9 (書中圖 2-20)。您也會使用無需極性且無閂鎖的繼電器。

但是，您該如何確定繼電器符合這些規格？您該檢查規格書！

例如，Omron 的 G5V-2-H1 DC9 在 DigiKey 的零件編號為 Z3673-ND。

您可以在零件詳情頁面底部的產品屬性表中，看到繼電器的規格。「線圈類型」指明為「無閂鎖」，這就是我們要的。

若要檢查線圈極性，就該查看繼電器的規格書。

第 4 頁顯示繼電器的尺寸和端子排列。繼電器的引腳間距與內部連接符合書中圖 2-21 所示。

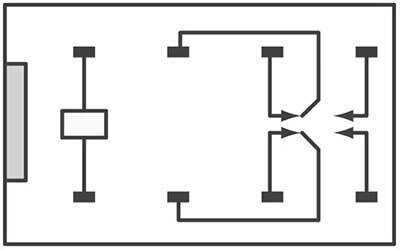

您可在以下的「端子排列／內部連接」的「底部視圖」中看見，圓括號中標示「無線圈極性」。

(圖片來源：Omron)
因此 Omron G5V-2-H1 DC9 符合我們的所有要求！

你也測試看看！查看 Platt 推薦的其他繼電器規格書，確認其符合必要規格。

程序

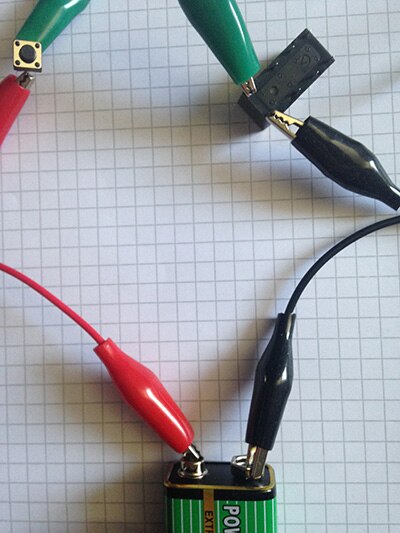

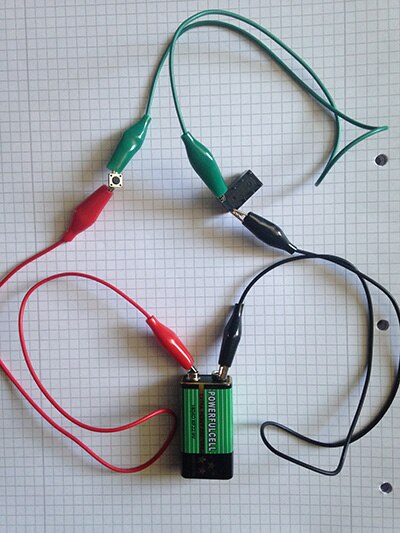

別把繼電器微弱的敲擊聲與按鈕的敲擊聲搞混。

若有必要，可觸摸繼電器的主體，就可在按下按鈕，繼電器中的觸點開啟與關閉時「感受敲擊聲」。

測試兩個觸點間的連續性

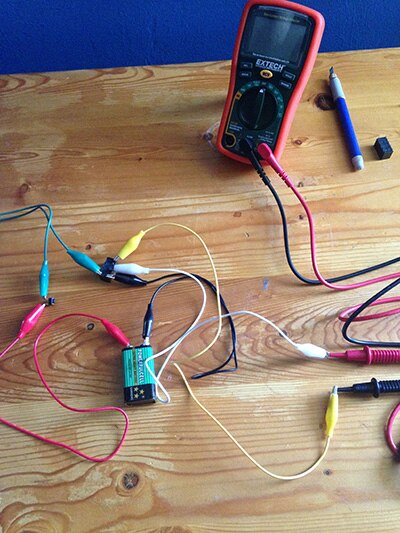

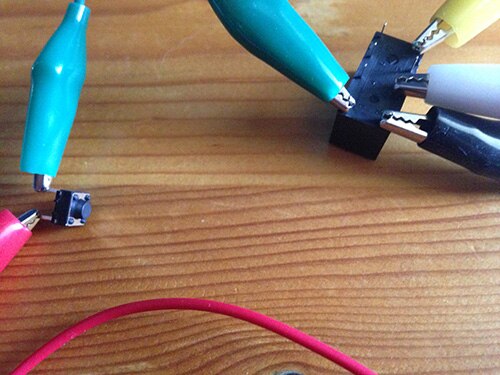

握著三用電表的探針抵住繼電器觸點時，其實很難同時按下按鈕，也因為如此，我使用書中圖 2-51 所示的測試引線。

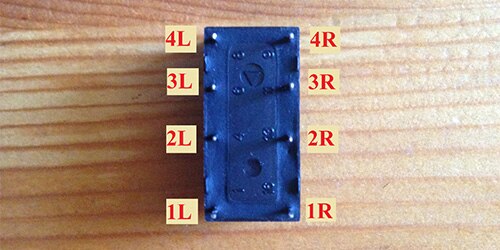

在按下與不按按鈕時，測試多個觸點間的連續性。

如果針對繼電器不同面的觸點測量其連續性，是否有連接？

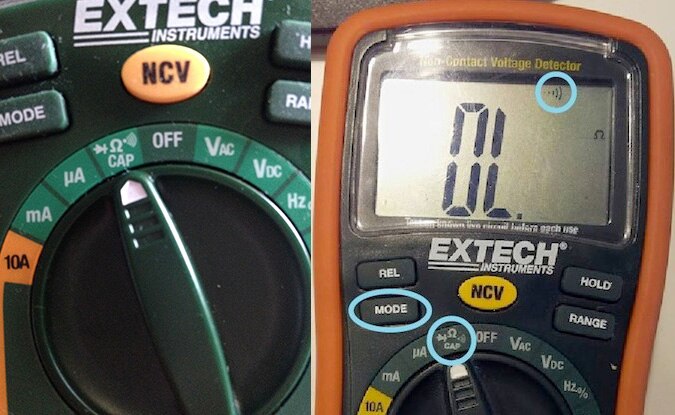

若您不知道如何用三用電表測量導電率，務必參閱使用手冊。若您的三用電表是 FLIR 的 EXTECH EX330，則將儀表的轉鈕轉到測量連續性，然後按下 MODE 按鈕數次，直到三用電表螢幕上出現連續性的符號。

測試導電率：

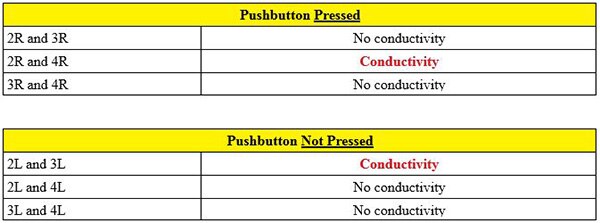

我獲得的結果在此！

測試繼電器左右兩邊觸點之間的導電率又是如何？

歡迎嘗試，但繼電器左右兩邊怎樣都不會出現導電率的。

若要瞭解箇中原因，請參閱實驗中的「內部運作情況」與「其他繼電器」章節。您現在應該比較瞭解繼電器的運作了吧？繼電器左右兩邊的觸點之間沒有導電率，是因為分屬不同極性。

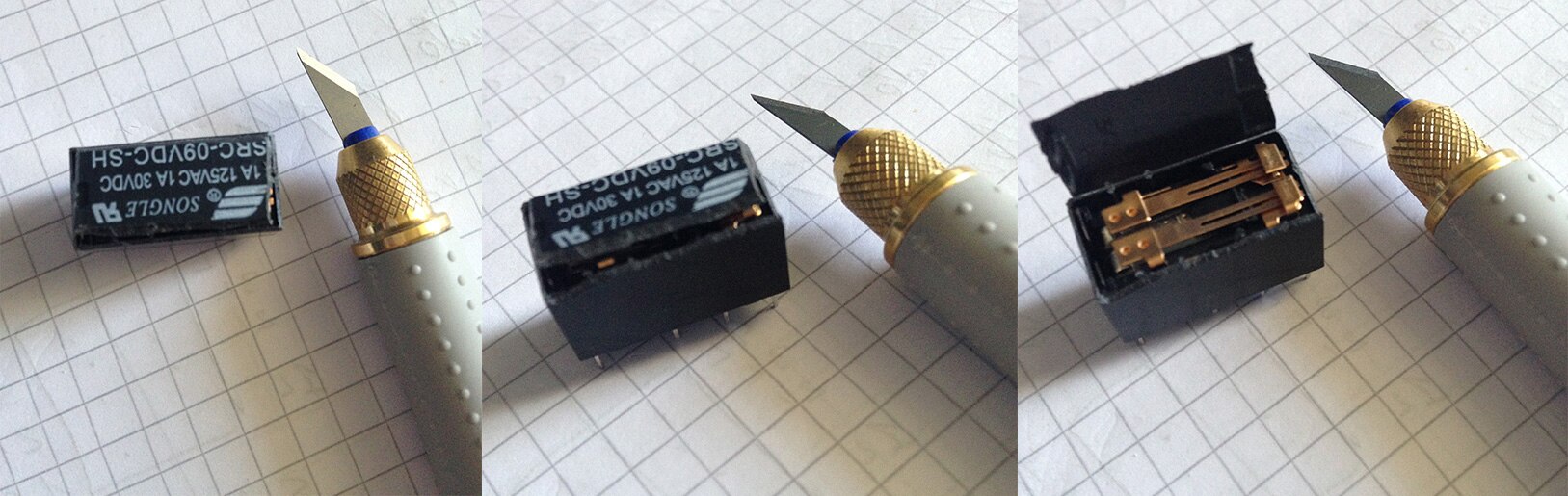

內部拆解

注意：此實驗階段涉及萬用刀的使用。建議年輕讀者尋求成年人協助，或務必參照本文或書中所附的繼電器內部構造圖。

務必確保刀片朝外遠離身體。慢慢操作並保持耐心。
這不是短跑競賽，若感到疲憊，就尋求協助，當作接力賽！☺

除必要外，別削下塑膠外殼的邊緣，這樣之後的實驗才可繼續使用此繼電器。

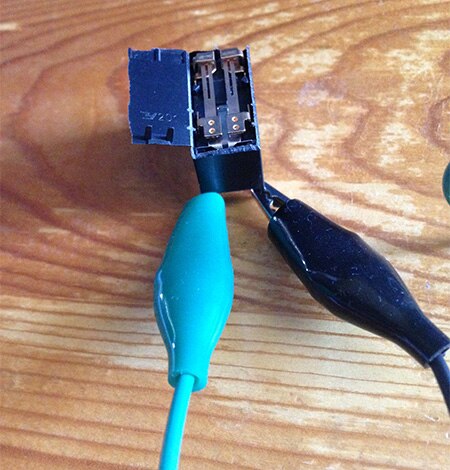

再次連接繼電器，這次按下按鈕且電流通過線圈時，就可看到繼電器內部運作的樣子。

最後，請閱讀實驗的「基礎知識：繼電器術語」章節。

可以在 DigiKey 的 Omron G5V-2-H1 DC9 零件詳情頁面，以及繼電器的規格書中，試著尋找本書此章節中所介紹的各種術語。

提示：電阻式負載會指明切換容量。

瞭解如何尋找具有正確規格的元件屬於必備技能，有助您在學習之路上節省時間與金錢。

其他資訊

若您想進一步瞭解繼電器，此 YouTube 影片相當有用： GreatScott!- 電子學基本知識 #32：繼電器與光耦合器

若您單純想閱讀有關繼電器的資訊，可參閱電子元件百科全書第一部第九章「繼電器」。

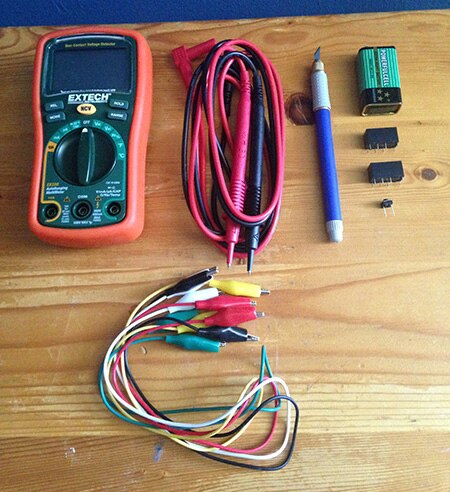

最後，若您想自行嘗試此實驗，您可在 DigiKey 取得您所需的各項物品！
