做個電池吧 - 實驗 5

若您錯過了我之前的四篇部落格文章，請在這裡閱讀：《感受電力！- 實驗 1》、《狂用電池！- 實驗 2》、《您的第一個電路 - 實驗 3》、《可變電阻 - 實驗 4》。我最近取得第二版的《Make: Electronics》，作者是 Charles Platt，就決定將書中介紹的所有的實驗嘗試一番。這是我第五個實驗的結果記錄。

來試試看第 1 章的最後一個實驗

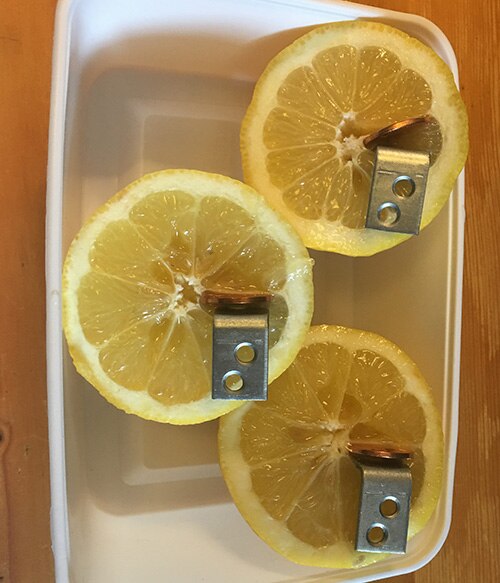

我在附近的五金行找到一些非常便宜的 L 型 1 英吋鋅電鍍鋼架。

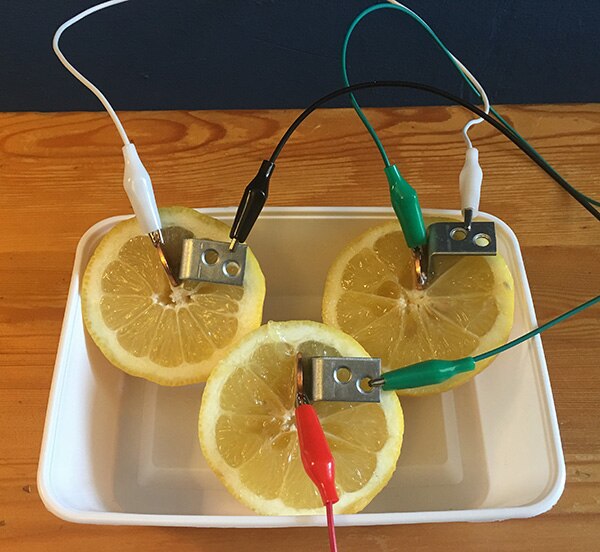

我依照書中建議的第一個設定，但無法點亮 LED 燈。

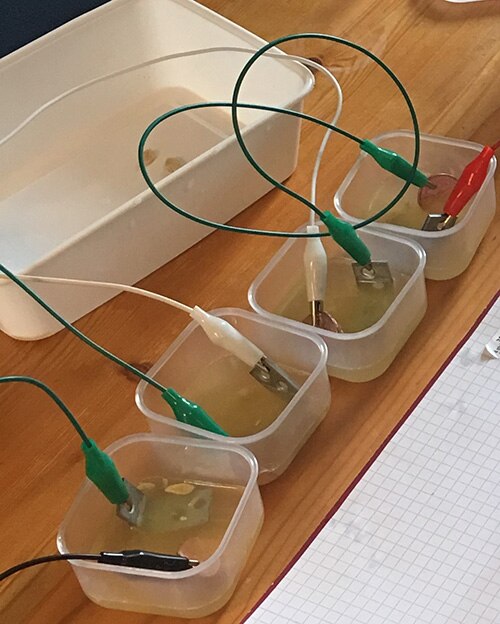

幸運的是，我在十元店找到一些小型塑膠容器，能夠仿製 Platt 先生的第二種設定。由於串聯連接更多對電極 (支架和一美分硬幣)，這個設定提供更多電壓。

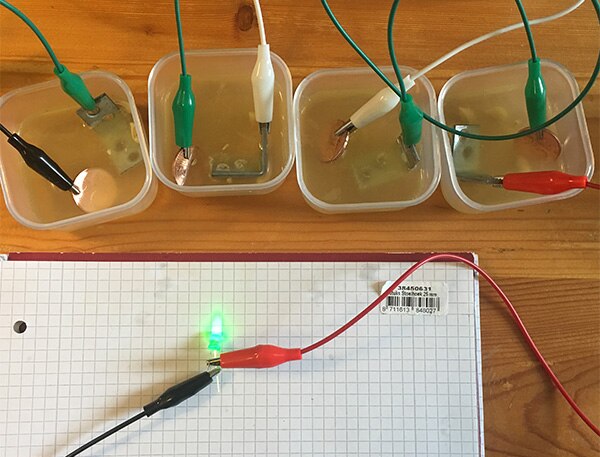

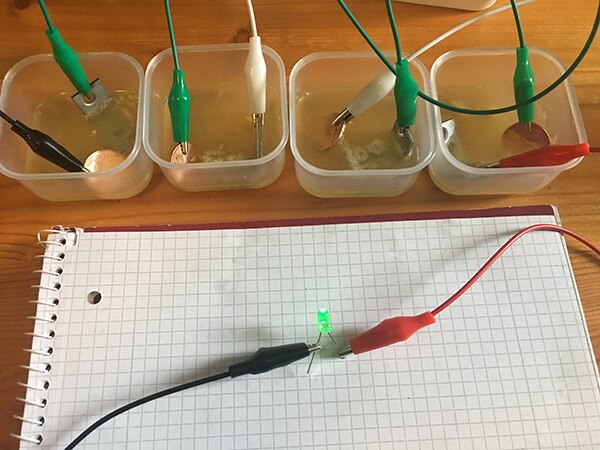

像 LED 一樣發光！

此設定的最高電壓讀數為 3.8 V，比我預期的還要高。

因此在將電路連至 LED 前，請先量測電壓值。若電壓比最大 LED 順向電壓還高 (請檢查規格書)，您可能會燒掉另一個 LED，就跟實驗 4 一樣，但可能不會？

結論是雖然在 LED 上施加超過建議的順向電壓不是個好主意，但檸檬電池在連接負載 (如 LED) 時電壓可能無法維持。因此量測檸檬電池在連接和未連接 LED 的電壓就變得很有趣了 (加上 LED 後會有大幅壓降)。

電流也是一個重要因素；電池內部的電阻會限制電流，而電流是 LED 是否會燒掉的主要因素。

基於以上這些原因，可以說連到我們的檸檬電池不會燒掉您的 LED！

電壓最終穩定在 2.1 V

確定您已詳細閱讀此實驗的理論部分。對於電壓、電流、電阻的基本瞭解，非常有助於瞭解電氣以及電路的構成。

為確保您的測試引線良好運作，請用肥皂水清潔並且快速弄乾，以避免生鏽。

準備好進入第 2 章！

您可以在 DigiKey 取得本實驗所需的幾乎所有用品！

您執行本實驗所需的所有用品幾乎都可在 DigiKey 取得：

• 測試引線，兩端各有鱷魚夾
• Make: Electronics 第 2 版
• 三用電表 (參閱本書第一章，挑選最符合需求的款式)

我一直在用的三用電表是 EXTECH EX330 三用電表

• 低電流 LED
