RetroPie 遊戲機台 V4.0

目前已經有許多 RetroPie/Raspberry Pi 遊戲機台的創作，我決定要嘗試動手用 Raspberry Pi 3 打造一台，但想在我的機台上加入一點不同的元素。為了插入電源／影像／USB 而讓連接埠外露這件事我從來都不在乎，因此我使用直通連接埠。我也沒有使用螢幕，因為這個機台的設計是要插入電視／監視器的，更何況屋內就連 ½ 尺寸的遊戲機台也放不下。內建一個激發器可用於發聲，並具有開關，可在 HDMI 與內部聲音／耳機輸出之間切換，還有一個電位器可控制激發器的音量。由於網路上已經有許多專案說明按鈕和 OS 的安裝作業，所以我只會跟你說不一樣的地方。

我用 SparkFun 的 Teensy LC 微控制器板來控制電源電路。按下電源按鈕後，負責監測此按鈕的 Teensy LC 會啟用一個控制 Raspberry Pi 電源的繼電器，將其啟動。這時 Raspberry Pi 會傳送高訊號到微控制器，指出電源已啟動，Teensy 便點亮按鈕和搖桿的 LED。再度按下電源按鈕將 Pi 關閉時，Teensy 會傳送訊號到 Pi，Pi 便會執行關機程序。一旦 OS 完全關閉，Teensy 會停用繼電器，繼而將 Pi 完全關閉並熄滅燈光。只要插頭保持插入，Teensy 便處於通電狀態，但功耗極小，因此我不太擔心。盒蓋上也有一個紅色的小 LED，指出插頭已插入。

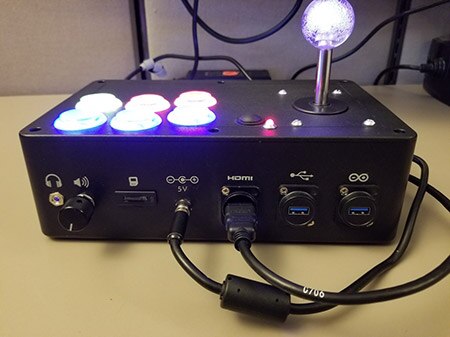

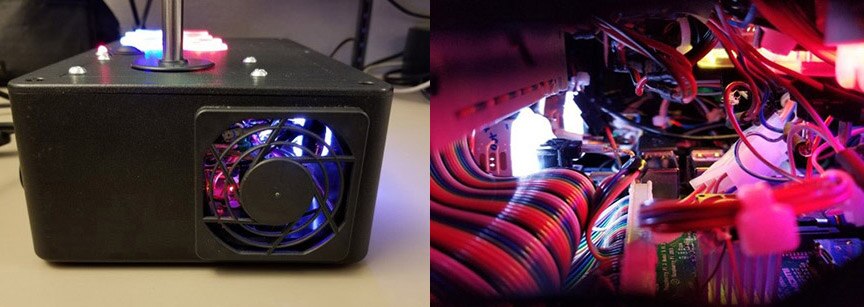

盒子背面有聲音的電位器開關、外部揚聲器／耳機插孔、電源的筒狀連接器、microSD 卡插槽、HDMI 接頭，和兩個 USB 連接埠。其中一個 USB 連接埠直通 Raspberry Pi USB 連接埠，因此可連接一個快閃磁碟機、額外的控制器等。另一個 USB 連接埠則連接到 Teensy，所以如果想要改變燈光，不必打開盒子就能重新編程。側邊有兩個通風口可讓空氣流動，在燈光作用下看起來挺酷的。外部 microSD 卡插槽可經由 microSD 卡擴充纜線連接到 Pi。

連接埠上的標示印花是以 Cricut 精製機所製成。前版的盒子在蓋子與側邊有電玩圖樣，但在最終版本上，我真的很想用純黑外觀，搭配按鈕的亮光。

按鈕是來自 Adafruit 的透明遊戲機台按鈕。它們給我的感覺是有點輕軟，所以我在每個按鈕上額外添加一個彈簧，這樣按起來比較有紮實感。由於我用的是透明按鈕，我在每顆按鈕周圍安裝一條由 6 個 Neopixel 組成的燈條，以增添燈光效果。因為每個 LED 皆是可個別定址的 RGB 燈，我可以在各個按鈕上創造多種不同的燈光效果，包括在單一按鈕上呈現多種色彩。目前，按鈕是依照模擬的系統來點亮：模擬 NES 時只亮兩個按鈕，SNES 時是六個全亮 (色彩與原廠控制器相符)，Daphne 時是亮一個，以此類推。具體作法是撰寫小型 Python 指令碼以讀取作用中的系統，並將資訊以自訂的 3 通道 1 位元介面 (我將此介面指定為「DragonSpeech」，原因是有何不可呢？) 傳遞到 Teensy。搖桿也會亮，這都歸功於在 www.paradisearcadeshop.com 購買的中空軸及球體，其中含有 mini Neopixel。此外，在系統啟動但沒人玩遊戲時，也會隨機發出其他燈光效果。

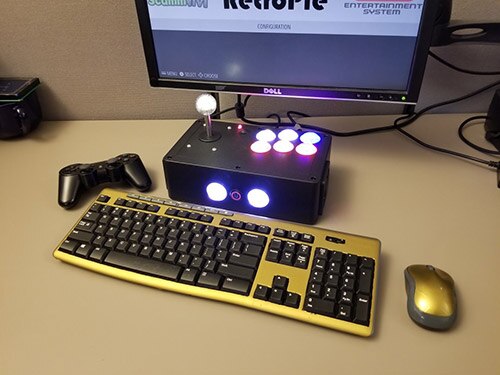

這些按鈕非常搭配街機遊戲，但我也有一個透過藍牙連接的 PlayStation 3 控制器，以及一個 USB 連接的遊戲手把，可用來玩主機遊戲。Pi 有插入一個小型接收器，因此我可使用無線鍵盤和滑鼠，這樣就能玩 DOS 遊戲並使用終端機作業，無需打開盒子，也不必佔用唯一一個外部 USB 連接埠。USB 連接埠相當方便，可用來插入快閃磁碟機並傳輸檔案，或者插入額外的 USB 控制器。

我使用帶狀纜線和矩形連接器來連接蓋子上方的各項元件，因此在拆卸上也相當容易。若要進行變更或修正，拆開蓋子後會方便許多。遊戲機台搖桿和所有的外部按鈕，都可利用 Adafruit 提供的 Pocket PiGRRL 優質教學內容，直接透過 Pi 的 GPIO 進行設定。每個按鈕還有其他電線連接到 Teensy，可用來監測按鈕的中斷，並在按下時讓各按鈕閃白光。

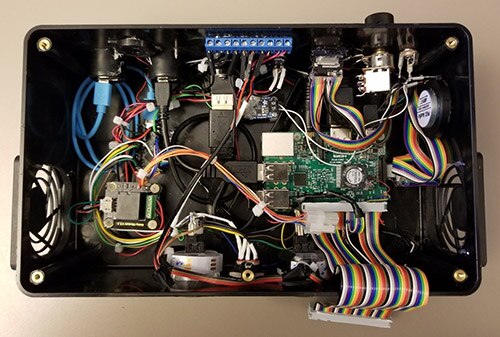

這是盒蓋拆下後的樣貌。接線相當凌亂，但這是因為空間很狹窄。我最終還是會回頭整理。☺

雖然這個作品有不少元素是大材小用，而且其實可以打造價格低廉不少的 RetroPie 遊戲機，不過這也算是一種學習。我添加不少元件，並摸索如何讓一切共同運作，在過程中得到許多樂趣。
