Omron NX1P2 進階型動作控制器

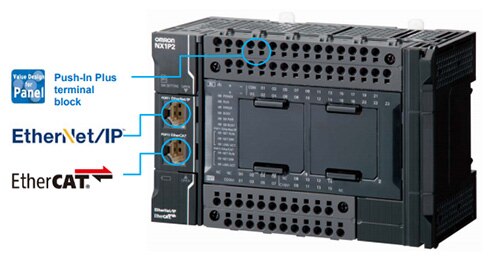

NX1P2 控制器 (圖片來源：Omron Automation & Safety)

NX1P2 CPU 是 Omron 旗下 Sysmac 機器自動化平台的入門款控制器。這種控制器是功能完整的輕巧型號，內建 I/O、乙太網路／IP 以支援系統連線，並且配備 EtherCAT，提供進階動作控制。前面板有壓入式端子台 I/O 連接，可輕鬆配置，縮短建置控制面板時的配線時間。

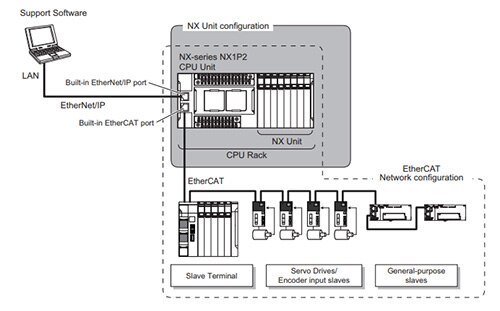

典型系統應用 (圖片來源：Omron Automation & Safety)

典型系統包含了透過乙太網路／IP 連接 LAN 以提供網路存取的 NX1P2 CPU 裝置、用於動作控制的 EtherCAT，以及數個 NX 擴充裝置，可滿足各種 I/O 和電力要求。

開發環境

Sysmac Studio 是 Omron 的機器控制附屬軟體，整合邏輯控制、安全、動作與驅動器、機器人、HMI、I/O、視覺、先進感測和資訊系統。Sysmac Studio 提供整合式開發環境，可設定、編程、除錯，並且維護機器自動化控制器的整個生命週期。支援 Ladder、Structured Text 和 Function Block 編程，另外提供 CAM 編輯器，可輕鬆編程複雜的動作曲線。此開發環境還包含 2D 或 3D 環境序列與動作的模擬工具。

系統擴充

NX1W 選配板直接插入 NX1P2 前面板，即可增加序列通訊和類比控制。如果需要額外的 I/O、介面或電力，NX1P2 CPU 單元可由本機連接最多八個 NX 擴充裝置。NX 擴充裝置提供了數位和類比 I/O、位置介面、通訊介面、電源供應器和安全介面。

相關產品重點

https://www.digikey.tw/zh/product-highlight/o/omron-automation-and-safety/nx1p2-advanced-motion-controller

Omron 資源

NX1P 系列規格書

https://industrial.omron.us/en/media/NX1P_Datasheet_EN_201611_P234I-E-01_r4_tcm849-112524.pdf

NX1P 編程的機器自動化控制器 NX1P 實務指南

https://industrial.omron.us/en/media/P122-E1-01_tcm849-116308.pdf

Sysmac Studio 下載

https://industrial.omron.us/en/misc/forms/download-sysmac-studio-standard-edition-form
