TMC2660-PA Slide 8

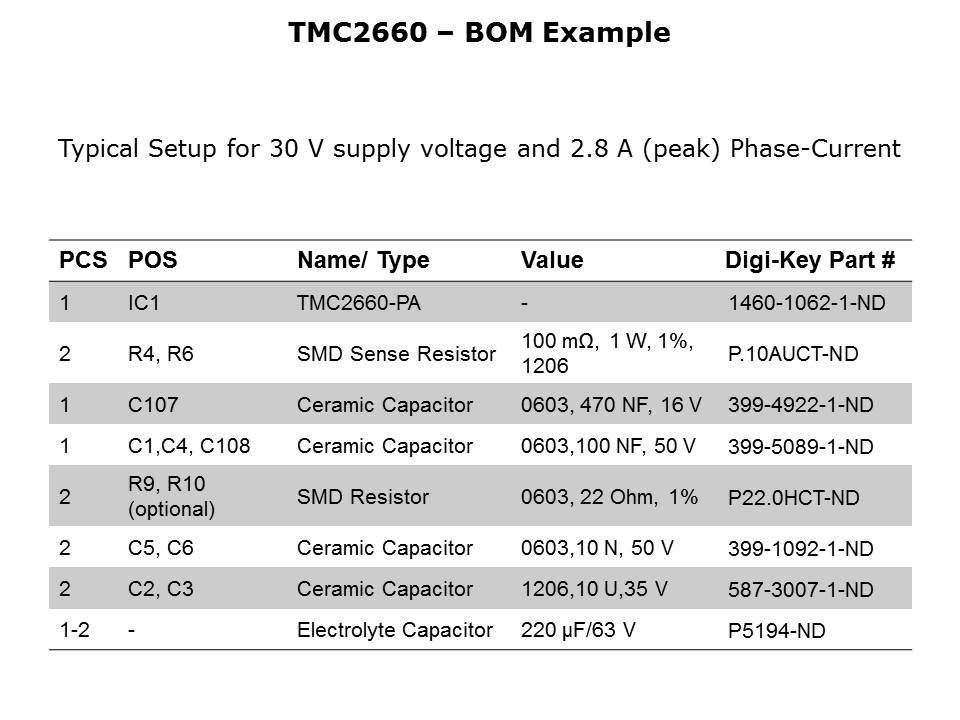

Shown here is a BOM for a typical 30 V maximum DC-link voltage, so with a safety margin of ~20% this is a typical setup for a 24 V supply voltage. The given sense resistors are dimensioned for a maximum current of 2.1 A (RMS) Phase-current (2.95 A peak).

PTM Published on: 2014-05-28
