TMC2660-PA Slide 12

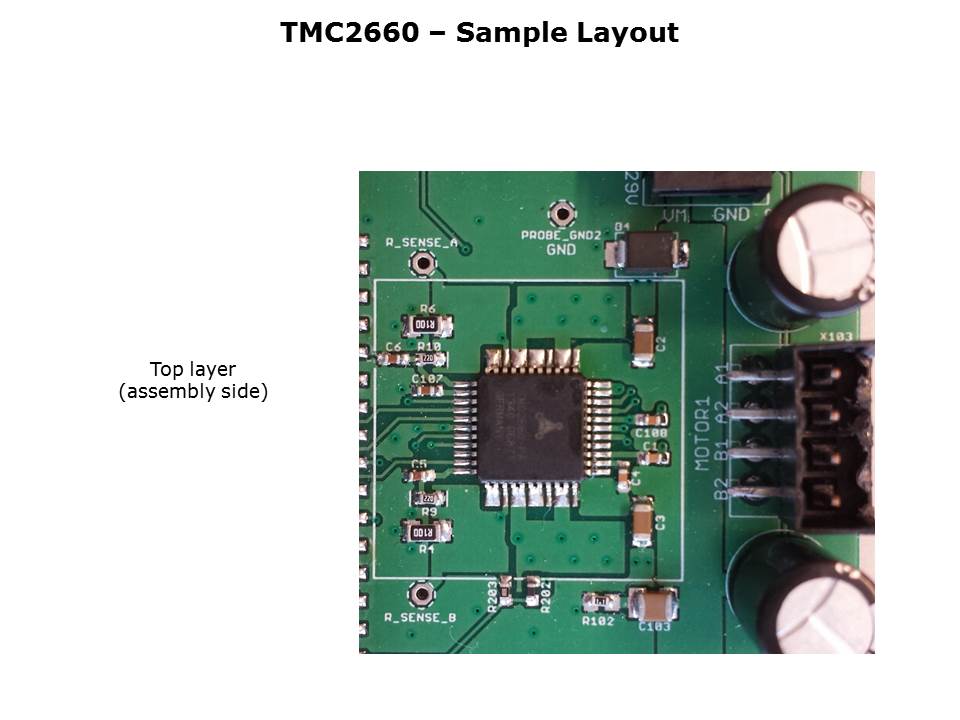

Verify symmetric layout for sense resistors on top side in this example shown here. Use copper areas and via connections for properly connecting the driver signals for good thermal distribution / heat spreading.
