TMC2660-PA Slide 4

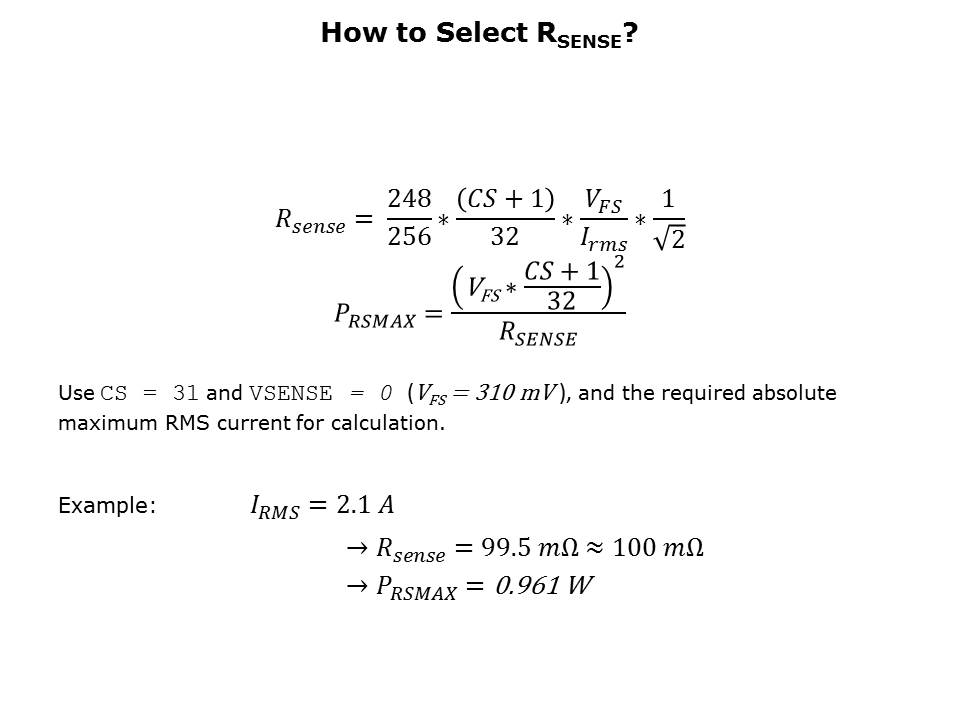

The selection of appropriate sense resistors depends on following considerations: the maximum current to be sensed and the maximum power dissipation. To calculate the maximum power dissipation assume full current scale (CS = 31) and full sense resistor voltage (VSENSE = 0 resulting in a sense resistor voltage of 310 mV). Select a part with an appropriate power rating.
