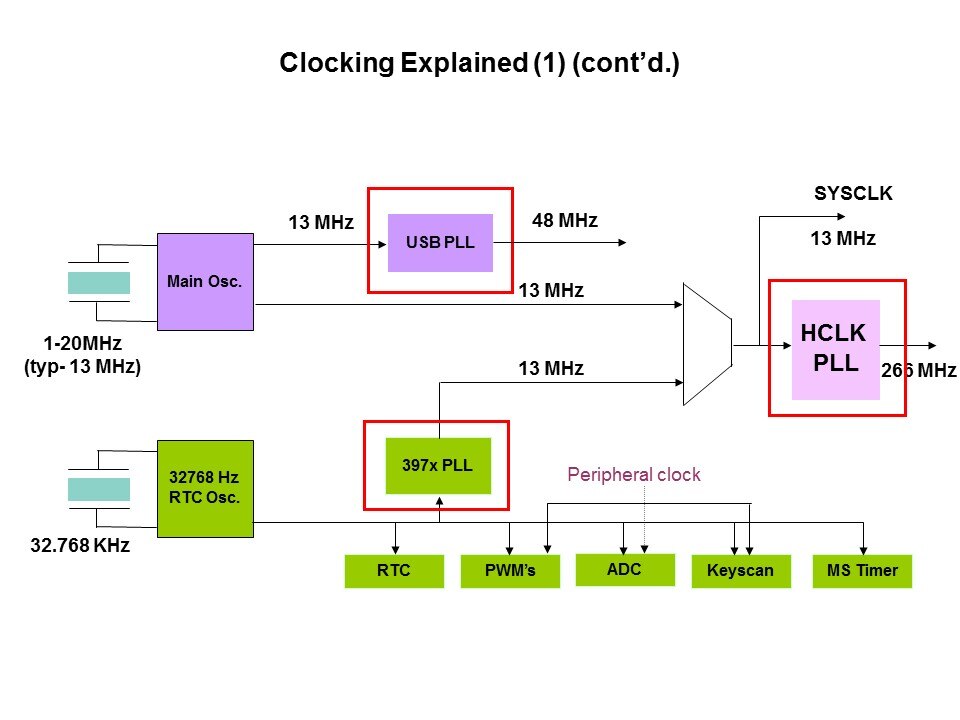

There are also three phase lock loops (PLLs) in this system: the USB PLL, the 397x PLL, and the HCLK PLL. The USB PLL generates the 48MHz clock that is needed by the USB interface while the 397x PLL multiplies the 32.768 KHz RTC clock to up to a 13 MHz clock which can be chosen as SYSCLOCK or the input for the HCLK PLL. The HCLK PLL can boost the frequency of its input all the way up to 266MHz.
