dual-protocol-slide5

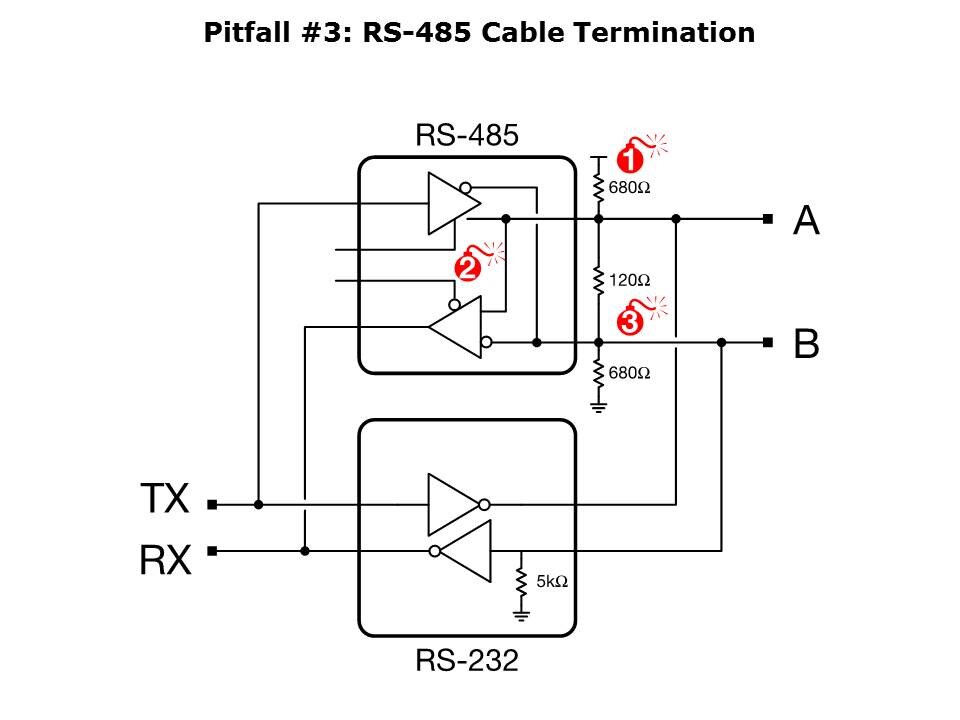

Pitfall #3: To prevent signal reflections, RS-485 requires a differential termination impedance for high speed signaling or long cable lengths. This termination will short out the RS-232 drivers and receivers if not removed.
