dual-protocol-slide13

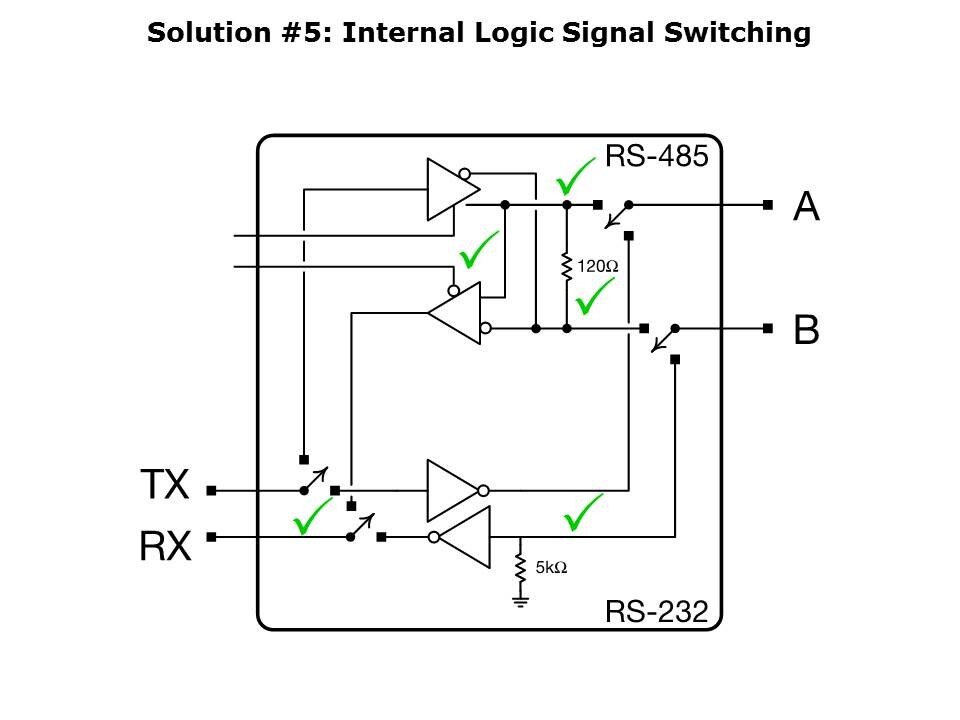

Solution #5: The logic signals are also multiplexed internally, so the correct signal is routed to the output pins for each mode. Unused outputs are held logic high to ensure the system does not receive erroneous data.

PTM Published on: 2012-11-16
