current-sense-slide11

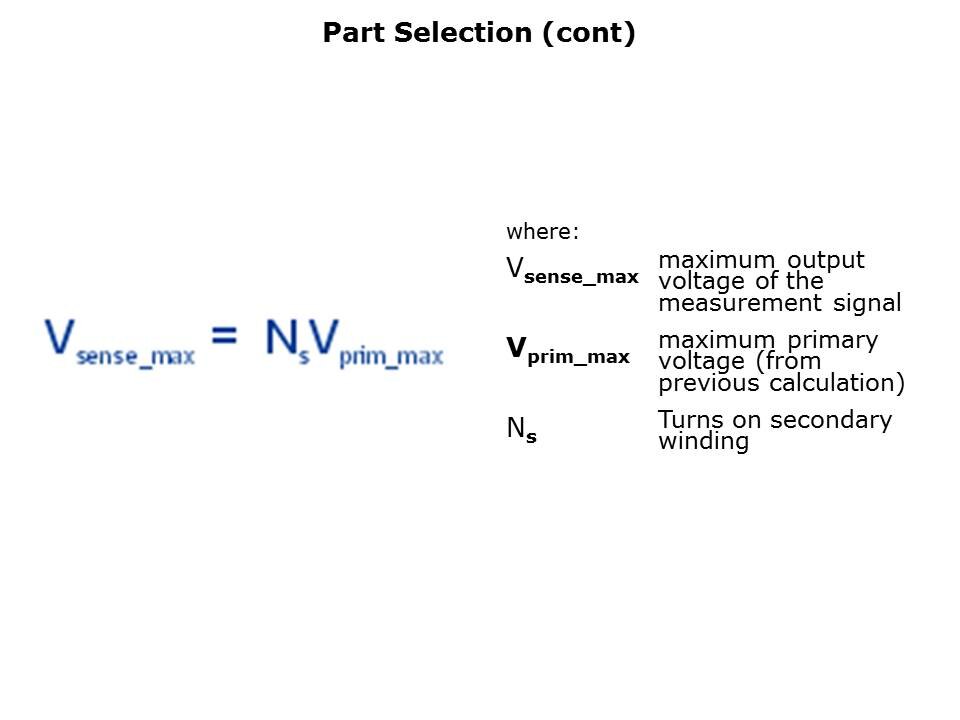

From the Vprim_max, the Vsense can be derived based on the turns ratio. A part with the maximum number of secondary turns (Ns) should be selected, but checking to ensure the self resonant frequency is above the switching frequency is recommended.
