板式安裝型電源解決方案

利用 TDK-Lambda 廣泛的板式安裝型電源解決方案加速您的設計，包括 AC-DC 電源模組、隔離式和非隔離式 DC-DC 轉換器以及 EMC 雜訊濾波器。我們的產品設計可靠，並針對惡劣環境下的部署進行了最佳化，確保您的設計在最嚴苛的條件下也能完美地運作。

TDK-Lambda 的電源解決方案具有無與倫比的彈性，可讓您量身打造電源架構以滿足特定的應用要求。利用我們多功能的產品系列克服空間限制、熱管理和法規遵循要求等挑戰。相信 TDK-Lambda 能夠加快您的產品上市時間並簡化您的設計流程。

分散式電源架構

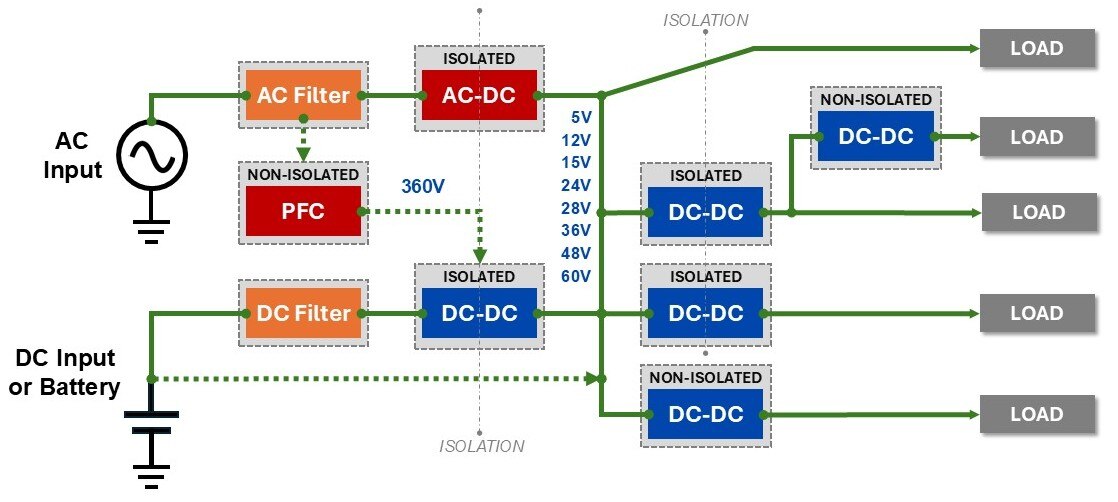

分散式電源架構方塊圖
  • 工業級非隔離式
  • 工業級隔離式 DC-DC
  • AC-DC 電源模組
  • 鐵路／交通運輸用 DC-DC
  • 醫療用 DC-DC
  • EMC 雜訊濾波器

工業級非隔離式

延長電池運行時間對於 AGV、AMR 和無人機等行動機器人高效率和安全的運行至關重要。這些機器需要更多的電子裝置來實現感測、視覺、導航、通訊和操縱，這會對電池造成負擔。TDK-Lambda 小巧、高效率的非隔離式 DC-DC 電源轉換器解決方案可以擴展來為這些電子裝置供電並將電池運行時間最佳化。

  • 寬輸入範圍：與各種 DC 輸入源無縫運行
  • 彈性的輸出調整能力：支援多種系統負載電壓
  • 高效率／密度：很好用的電源，更好的散熱效能和可靠度
  • 可擴展規模的電源解決方案：通用的引腳配置提供 100W 至 1000W 的功率範圍
  • 輕量的設計：非常適合對有效負載敏感的應用
  • 自動調適型冷卻選項：根據系統冷卻和部署需求量身打造的散熱片、底板和加固選項
系列 最大輸出功率 [W] 輸入電壓 [Vdc] 最大輸出電流 [A] 輸出電壓 [Vdc] 效率，典型值 [%] 尺寸：長x寬x高 [英吋] 特點 選項
i3A
 DC DC 轉換器 3.3-16.5V 100W 100 9 - 53 4.5
8		 5 - 30
3.3 - 16.5		 98
96.5		 0.75 x 0.92 x 0.38
(1/32 磚型)		 遠端開／關、
感測、Vo_Trim		 PGood
i6AN
 DC DC 轉換器 3.3-24V 250W 75 9 - 40 8 -30 至 -3.3 94 1.3 x 0.9 x 0.47
(1/16 磚型)		 不適用
i6A
 DC DC 轉換器 3.3-24V 250W 250 9 - 40
9 - 53
9 - 53		 14
10
20		 3.3 - 24
3.3 - 40
3.3 - 15		 98
97.5
97		 PGood、Fsw SYNC、O/P SEQ、SIP 安裝
i7A
 DC DC 轉換器 3.3-24V 500W 400
500
500
750		 9 - 18
28 - 60
18 - 60
18 - 32		 60
20
33
45		 0.8 - 8
3.3 - 32
3.3 - 24
3.3 - 18		 97
96
98
98.5		 1.34 x 1.45 x 0.45 ITrim；底板；散熱片

降壓／升壓 (升降壓轉換器)
i7C
 DC DC 轉換器 9.6-48V 300W 300 9 - 36
9 - 53
9 - 53		 20
8
12.5		 8 - 24
9.6 - 48
5 - 28		 97
97
96		 1.34 x 1.45 x 0.48
(1/16 磚型引腳配置)		 遠端開／關、
感測、Vo_Trim		 PGood 或 ITrim；Fsw SYNC；
Imon、底板、散熱片
i1C
 DC DC 轉換器 9.6-28V 200W 200 9 - 36
18 - 75		 10 9.5 - 25 98
97		 1 x 1 x 0.4 遠端開／關、
Vo_Trim		 不適用

降壓／升壓 (升降壓轉換器)
RGA
 DC DC 轉換器 3.3-24V 250W 250 9 - 40
9 - 53
9 - 53		 14
10
20		 3.3 - 24
3.3 - 40
3.3 - 15		 98
97.5
97		 1.4 x 1.4 x 0.51
(1/16 磚型引腳配置)		 遠端開／關、
感測、Vo_Trim		 PGood、Fsw SYNC、O/P SEQ
RGB
 DC/DC 轉換器 3.3-18V 750W 400
500
750		 9 - 18
18 - 60
18 - 32		 60
33
45		 0.8 - 8
3.3 - 24
3.3 - 18		 97
98
98.5		 1.5 x 1.95 x 0.51
(1/16 磚型引腳配置)		 ITrim；底板；散熱片
RGC
 DC DC 轉換器 9.6-48V 300W 300 9 - 53
9 - 53		 8
12.5		 9.6 - 48
5 - 28		 97
96		 1.34 x 1.45 x 0.48
(1/16 磚型引腳配置)		 PGood 或 ITrim；Fsw SYNC；Imon、
底板、散熱片

工業級隔離式 DC-DC

從超小巧、低功率的隔離式 DC-DC 轉換器到堅固耐用、高功率的底板冷卻式模組，TDK-Lambda 提供專為效能、效率和空間最佳化而設計的創新電源解決方案—非常適合國防／COTS、通訊、測試和量測等領域的應用。

  • 提供熟悉的業界標準覆蓋區和封裝
  • 寬的工作溫度範圍
  • 支援多種 DC 輸入匯流排電壓
  • 多種輸出電壓選項，單路或雙路
系列 最大輸出功率 [W] 輸入電壓 [Vdc] 輸出電壓 [Vdc] 最大輸出電流 [A]] 效率，典型值 [%] 隔離電壓 尺寸：長x寬x高 [英吋] 特點

低功率工業級模組
CCG1R5
 1.5 4.5 - 18,
9 - 36,
18 - 76		 3、5、12、15、±12、±15 0.4、0.3、0.13、0.1、±0.065、±0.05 79 1500 Vdc
(輸入或輸出)		 0.62 x 0.41 x 0.45
  • -5%/+10% 輸出調整 (單路輸出)
  • 提供通孔式或表面貼著式端子
  • 板材塗層選項
  • 工作環境溫度為 -40 至 100 °C (取決於型號)
  • 雙路輸出 (±12、±15) 可提供 24 V 或 30 V 單路輸出
CCG3
 3 0.8、0.6、0.25、0.2、±0.13、±0.1 85
CCG6
 6 1.6、1.2、0.5、0.4、±0.25、±0.2 90 0.75 x 0.49 x 0.45
CCG10
 10 2.6、2、0.9、0.7、±0.42、±0.34 90
CCG15
 15 9-36，
18 - 76		 3、5、12、15、±12、±15 4、3、1.3、1、±0.65、±0.5 90 1500 Vdc
(輸入對輸出)
1000 Vdc
(輸入對外殼)
1000 Vdc
(輸出對外殼)		 1 x 1 x 0.39
  • ±10% 輸出調整 (單路輸出)
  • -40 至 110 °C 外殼工作溫度
CCG30
 30 7、6、2.5、2、±1.25、±1 92
PXD40
 40 9-36，
18 - 75		 3、5、12、15、24、48、±12、±15、±24 12、8、3.3、2.7、1.7、0.83、±1.7、±1.3、±0.83 93 1600 Vdc
(輸入對輸出)		 2 x 1 x 0.4 單路輸出
電壓調整：±10% (15V/24V @ -10%/+20%)
PXD60
 60 3、5、12、15、24、±12、±15、±24 12、12、5、4、2.5、±2.5、±2、±1.25 92 2 x 1 x 0.4

四分之一磚型工業級 DC-DC 轉換器
GQA
 120 9 - 36 5、12、15、24、28、48 24、10、8、5、4.3、2.5 91.5 高達 3000 Vdc
(輸入對輸出)		 2.39 x 1.56 x 0.5
  • 有凸緣或沒有凸緣的底板
  • 封閉式／罐裝式或開放式
  • ±10% 輸出調整 (48V @ -5%/+10%)

國防／COTS 28VDC 輸入 DC-DC 轉換器
HQA85
 85 9 - 40 3.3、5、12、15、24、28 25、17、7.1、5.7、3.5、3 92 2250 Vdc
(輸入對輸出、輸入對底板、輸出對底板)		 2.39 x 1.54 x 0.5
(四分之一磚型)
  • ±10% 輸出調整 (3.3V 和 48V @ -5/+10%)
  • 外殼工作溫度為 -40 至 115 °C (-M 選項在 120W 時為 -55 °C)
  • 70,000 英呎工作海拔高度
  • 有凸緣和沒有凸緣的底板選項
  • MIL-STD-1275、MIL-STD-704、MIL-STD-461、MIL-STD-810、RTCA-DO-160
HQA120
 120 5、12、15、24、28、48 24、10、8、5、4.2、2.5 91.5

200-425 VDC 輸入 DC-DC
PH1200A
 1200 200 - 425 Vdc 12、24、28、36、48 100、50、42.9、33.4、25 94 '3000 Vac
(輸入對輸出)

2500 Vac
(輸入對底板)

500 Vac
(輸出對底板)		 '4.6 x 2.4 x 0.5
  • -40/+20% 輸出調整
  • 10-14Vdc (20mA) 輔助輸出
  • 並聯運作 (內部 OR 運作)
PH600A
 600 200 - 425 Vdc 24 25 93 2.4 x 2.3 x 0.5
(二分之一磚型)
  • -40/+20% 輸出調整
  • 串聯運作
PH300A
 300 200 - 425 Vdc 5、12、24、28、48 60、25、12.5、10.8、6.3 92
  • -60/+20% 輸出調整 (5V @ -50%/+20%)
  • 串聯運作
PH150A
 150 200 - 425 Vdc 12、15、24、28、48 12.5、10、6.3、5.4、3.2 90 2.3 x 1.46 x 0.5
(四分之一磚型)
  • -20/+10% 輸出調整 (3.3V @ -10/+20%，5V @ ±20%)
  • 串聯運作
PH100A
 100 200 - 425 Vdc 3.3、5、12、24、48 20、20、8.4、4.2、2.1 90
PH75A
 758 200 - 425 Vdc 3.3、5、12、15、24、48 15、15、6.3、5、3.2、2.7、1.6 90
PH50A
 50 200 - 425 Vdc 5、12、24、48 10、4.2、2.1、1.1 89

AC-DC 電源模組

TDK-Lambda 的 AC-DC 電源模組提供卓越的可靠度和效能，即使在嚴苛的熱環境下也能提供很好用的電源。這些電源模組專為效率和多功能性而設計，已成為高風險工業、通訊和國防／COTS 應用的重要組成分子。

  • 小巧的高密度型 AC-DC 電源模組
  • PFC 模組和整合型 PFC + DC-DC 模組
  • 薄型 (典型 0.5 英吋)
  • 在較高溫度時很好用的電源
  • 底板工作溫度為 -40 至 100 °C；傳導式冷卻功能適用於密封箱型應用
  • 串聯和並聯的運作方式可以增加輸出功率或電壓
系列 最大輸出功率 [W] 輸入電壓 [Vdc] 輸出電壓 [Vdc] 最大輸出電流 [A]] 效率，典型值 [%] 隔離電壓 尺寸：長x寬x高 [英吋] 特點

AC-DC 電源模組
PFE1000FA
 1000 85 - 265 12、28、48 60、36、21 90.5 3000 Vac
(輸入對輸出)

2500 Vac
(輸入對底板)

1500 Vdc
(輸出對底板)		 6.3 x 3.94 x 0.53
  • ±20% 輸出調整
  • 10-14Vdc (20mA) 輔助輸出
  • 串聯和並聯的運作方式
PFE700SA
 700 85 - 265 51 標稱 14 92 4.6 x 2.4 x 0.5
(全磚型)
  • 50 - 57 輸出電壓調節
PFE500F
 500 85 - 265 12、28、48 41、18、10.5 86 4.8 x 276 x 0.5
  • ±20% 輸出調整
  • 10-14Vdc (20mA) 輔助輸出
  • 串聯和並聯的運作方式
PFE500SA
 500 85 - 265 12、28、48 33、18、10.5 91 4.6 x 2.4 x 0.5
(全磚型)
  • ±20% 輸出調整
  • 串聯運作
PFE300SA
 300 85 - 265 12、28、48 25、10.8、6.3 90.5 4.6 x 2.4 x 0.5
  • ±20% 輸出調整
  • 串聯運作

功率因數校正式 (PFC) 模組
PF1500B
 1500 85 - 265 360 4.2 96.5 2500 Vac
(引腳對外殼)		 4.6 x 2.4 x 0.5
(全磚型)
  • >0.98 PF
  • 10-16Vdc (100mA) 輔助輸出
  • 並聯運作

配電：PFC + DCDC 模組

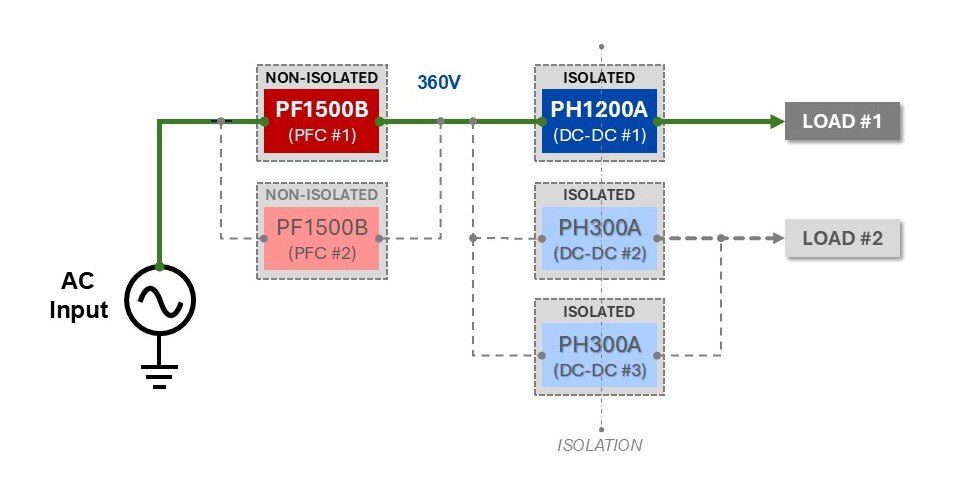

DPA 400V 方塊圖

200-425 VDC 輸入 DC-DC
PH1200A
 1200 200 - 425 Vdc 12、24、28、36、48 100、50、42.9、33.4、25 94.00 3000 Vac
(輸入對輸出)
2500 Vac
(輸入對底板)
500 Vac
(輸出對底板)		 4.6 x 2.4 x 0.5
(全磚型)
  • -40/+20% 輸出調整
  • 10-14Vdc (20mA) 輔助輸出
  • 並聯運作 (內部 OR 運作)
PH600A 600 200 - 425 Vdc 24 25 93.00 2.4 x 2.3 x 0.5
(二分之一磚型)
  • -40/+20% 輸出調整
  • 串聯運作
PH300A
 300 200 - 425 Vdc 5、12、24、28、48 60、25、12.5、10.8、6.3 92.00
  • -60/+20% 輸出調整 (5V @ -50%/+20%)
  • 串聯運作
PH150A
 150 200 - 425 Vdc 12、15、24、28、48 12.5、10、6.3、5.4、3.2 90.00 2.3 x 1.46 x 0.5
(四分之一磚型)
  • -20/+10% 輸出調整
  • 串聯運作
PH100A
 100 200 - 425 Vdc 12、15、24、28、48 12.5、10、6.3、5.4、3.2 90.00 2.3 x 1.46 x 0.5
(四分之一磚型)
  • -20/+10% 輸出調整
  • 串聯運作

鐵路／交通運輸用 DC-DC

透過適用於鐵路／交通運輸應用可靠的電源解決方案來確保旅程安全而可靠。

  • IEC 62368-1；IEC 61373 認證
  • 設計符合 EN 45545-2 (防火)； EN 50155-2017
  • 寬的輸入電壓範圍 - 支援大多數鐵路用 DC 輸入電壓
  • -40 至 100 °C 外殼工作溫度
  • 業界標準封裝尺寸：半磚型、四分之一磚型、2x1
系列 最大輸出功率 [W] 輸入電壓 [Vdc] 輸出電壓 [Vdc] 最大輸出電流 [A]] 效率，典型值 [%] 隔離電壓 尺寸：長x寬x高 [英吋] 特點
CN300B
 300 43 - 160 12、13.8、15、24 25、21.7、20、12.5 90.5 3000 Vac
(輸入對輸出)
2500 Vac
(輸入對底板)
500 Vac
(輸出對底板)		 2.4 x 2.28 x 0.5
(二分之一磚型)
  • ±20% 輸出調整 (13.8V @ -30%/+4%)
  • 可選用塗層，輔助輸出 (10-14Vdc，10mA)
  • 並聯運作方式的分流功能
CN200B
 200 12、13.8、15、24 16.7、14.5、13.4、8.4 91
CN150
 150 5、12、15、24、48 30、12.5、10、6.3、3.2 91.5 2.3 x 1.46 x 0.5
(四分之一磚型)
  • ±20% 輸出調整
  • 可選用塗層，輔助輸出 (7-11Vdc，10mA)
CN100
 100 5、12、15、24、48 20、8.4、6.7、4.2、2.1 92
CN50
 50 5、12、15、24、48 10、4.2、3.4、2.1、1.1 90
PYQ50
 50 14 - 160 5、12、24、48 6、4.2、2.1、1.05 89
  • -20%/+10% 輸出調整
PYQ75
 75 9 - 75 12、15、24、28、48 6.25、5、3.12、2.67、1.56 90 3000 Vac
(輸入對輸出)
2100 Vac
(輸入對外殼)
1500 Vac
(輸出對外殼)		 -20%/+15% 輸出調整
PYH200
 200 14 - 160 12、15、24、48 16.7、13.5、8.4、4.2 90 3000 Vac
(輸入對輸出)
3000 Vac
(輸入對外殼)
500 Vac
(輸出對外殼)		 2.4 x 2.28 x 0.5
(二分之一磚型)
  • -20%/+15% 輸出調整
PYD20
 20 8.5 - 160 5、12、15、±12、±15、±24 4、1.67、1.33、±0.83、±0.67、±0.42 90 3000 Vac
(輸入對輸出)		 2 x 1 x 0.4
  • -20%/+15% 輸出調整 (單路輸出)

醫療用 DC-DC

我們的隔離式 DC-DC 轉換器覆蓋區小巧，可提供值得信賴的效能、安全性和效率，非常適合關鍵任務型應用。

  • 符合 IEC60601-1、IEC62368-1 (PXG、PXD) 認證
  • 2X MOPP，5000 VAC 輸入對輸出的隔離能力
  • 低的空載功耗
  • 小巧的業界標準封裝
  • 外殼工作溫度 -40 至 105 °C (降額)
  • 適用於醫療和工業應用
系列 最大輸出功率 [W] 輸入電壓 [Vdc] 輸出電壓 [Vdc] 最大輸出電流 [A]] 效率，典型值 [%] 隔離電壓 尺寸：長x寬x高 [英吋] 特點
PXC-M03
 3 9 - 36、
18 - 75		 3、5、12、15、24、±5、±12、±15 1、0.6、0.25、0.2、0.125、±0.3、±0.125、±0.1 87 5000 Vac
(輸入對輸出)		 1.25、0.8、0.41
PXC-M06
 6 1.8、1.2、0.5、0.4、0.25、±0.6、±0.25、±0.2 89
PXC-M10
 10 2.5、2、0.83、0.67、0.42、±1、±0.42、±0.33 89
PXG-M15
 15 5、12、15、24、±5、±12、±15 3、1.25、1、0.63、±1.5、±0.63、±0.5 89.5 1.6 x 1 x 0.4
  • 單路輸出電壓調整：-10%/+20%
  • 5V 和 12V @ -10%/+10% 調整
PXG-M20
 20 5、12、15、24、±5、±12、±15 4、1.67、1.33、0.83、±2、±0.83、±0.68 89.5
PXD-M30
 30 5、12、15、24、±5、±12、±15 6、2.5、2、1.25、±3、±1.25、±1 90.5 2 x 1 x 0.4

EMC 雜訊濾波器

  • 小巧而輕量的板式安裝型濾波器模組設計
  • 非晶態磁芯 (RSAG) 用於高電壓脈衝衰減
  • 加固結構 (RGF、FQA、FQB)，可承受高度的衝擊和振動 (MIL-STD-810G)
  • 寬的工作溫度範圍
  • 適用於 MIl-STD-461、MIL-STD-1275、MIL-STD-704、RTCA-DO160G 的 M-COTS 濾波器 (FQA、FQB)
系列 額定電流 (A) 額定電壓 DC 電阻，典型值 (mOhm) 耐受電壓 尺寸：長x寬x高 特點
RSEG
 0.5 至 6 250 (V) 100 至 400 1500 Vac／端子對外殼 32 x 20 x 21 (mm) 一般用途
iDQ
 10 75 (Vdc) 18 1500 Vdc／地對端子 50 x 15 x 10.8 (mm) 100 V 暫態輸入電壓 (100ms)；~63db DM，300kHz；~36dB CM，30MHz

加固型
RGF
 20、40 80 (Vdc) 3 至 6   52.8 x 35.2 x 12.7 (mm)
  • 用於大電流非隔離式 DC-DC 轉換器的差動式濾波器
  • -40 至 120 °C 外殼工作溫度
FQA
 20 40 (Vdc) 12.5 2250 Vdc／端子對外殼 60.6 x 39.52 x 12.7 (mm)
四分之一磚型
  • 符合 MIL-STD-461 標準的被動式 EMC 濾波器
  • 50dB DM (300kHz)；50dB CM (30MHz)
  • 符合 MIL-STD-1275、RTCA DO-160G 標準的輸入尖波抑制功能
  • -40/-55 至 115 °C 外殼工作溫度
FQB
 20 40 (Vdc) 30 2250 Vdc／端子對外殼 60.6 x 39.52 x 12.7 (mm)
四分之一磚型
  • 符合 MIL-STD-461 標準的主動式 EMC 濾波器
  • 50dB DM (300kHz)；30dB CM (1MHz)
  • 符合 MIL-STD-1275、MIL-STD-704、RTCA DO-160G 標準的輸入尖波和突波抑制功能
  • -40/-55 至 115 °C 外殼工作溫度
