Souriau TRIM TRIO^® 連接器

UTSX 系列

與前身 UTS 系列相比，UTSX 系列具有強化的卡口銷和更廣泛的佈局、尺寸、機械鍵控，採用獨特的觸點設計，可在多個連接器系列之間互換，讓使用者能夠簡化供應鏈。對於 UTS、UTGX、UTO 系列等可以相互配接的系列，使用者可以在操作中的應用之間，輕鬆地從一個系列切換到另一個系列。UTSX 系列連接器防水、重量輕、可承受 250 次插拔，由具有抗紫外線、耐腐蝕特性的材料製成。即使在動態條件下，它們也具有 IP68/69K 等級，並且可提供多種觸點佈局來實現設計靈活性，包括混合式電源／訊號、混合式銅纜／光纖。易於抓握的連接器具有三分之一的卡口式耦合設計，可發出喀噠聲和觸動定位感來確認連接。UTSX 系列符合 IEC 和 UL 標準，抗衝擊，為安裝人員和操作人員確保安全連接。UTSX 系列非常適合戶外太陽能、風能管理應用，以及濕度或腐蝕劑會損害金屬元件的場合。

特點和優點

• IK07 抗衝擊
• IP68/69K
• 戶外抗紫外線長達 5 年
• 多種配置選擇

應用

• 越野車輛
• 鐵路
• 能源
• 照明
• 電動運具
• 儀器儀表
• 量測
• 機器人技術
• 大樓自動化
• 基礎建設
• 機械

UTSX 資源

• UTSX 系列產品目錄

精選產品

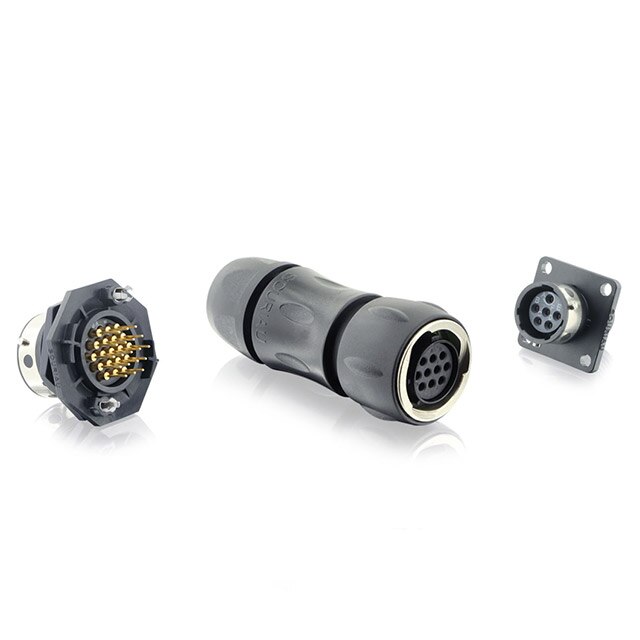

UTGX 系列

UTGX 系列防水、防震、抗紫外線，可承受連續水下浸沒、定期高壓清洗、灰塵髒汙和其他嚴峻條件。UL/IEC 認證的 UTGX 系列連接器是安全可靠的解決方案，非常適合室內和戶外應用，使用壽命長達 27 年。UTGX 系列可用於多種配置及電氣佈局，讓您節省設備空間。卡口式鎖定機制可確保快速、安全的連接和斷開，而輕量級設計的其他更新使 UTGX 系列連接器比以往任何時候都更容易讓操作人員快速操作。特別是在高插拔次數的應用中，UTGX 將為您的企業節省時間與金錢。新款 Souriau UTGX 系列使用 Trim Trio^® 觸點。適用於機械加工、壓合成型、高速接點的單一設計，讓升級變得更快、更容易、更具成本效益。由於使用相同的觸點，從一款連接器系列切換為另一款連接器系列不需要工具或面板切口修改。

特點和優點

• 使用壽命：在工業環境中長達 27 年 (ISO21207) - 方法 B/5 循環
• 符合 UL 1977 (ECBT2 / ECBT8) 和 IEC61984 認證
• 符合戶外使用標準 (UL50/UL50E 6P 級)，並通過 IK07 (IEC 62262) 防震認證
• 防水：IP68/69K 動態配接 (Hi-Seal 版本則是未配接)
• 5 年抗紫外線能力：F1 材料 (UL746C)
• 插拔次數：500
• 符合 RoHS 和 REACH 指令

UTGX 資源

• UTGX 產品目錄
• UTGX 簡冊
• UTGX 規格書
• UTGX 合格證書

精選產品

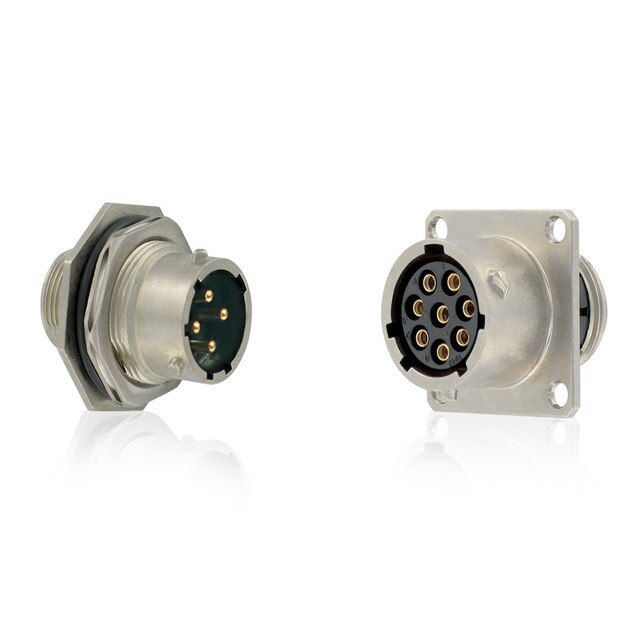

UTO 系列

Souriau-Sunbank by Eaton 的 UTO 系列涵蓋圓形連接器，專門用於嚴峻環境或需要 EMI 屏蔽的應用。這些連接器是以高品質金屬製成，在配接狀態下提供 IP67、IP68 及 IP69K 等級。UTO 的金屬外殼強韌堅固，能滿足室內與戶外應用的一切環境與機械要求。UTO 有諸多特性，包括屏蔽、密封及耐鹽霧能力。UTO 提供 8 種外殼尺寸、27 種嵌件配置，並可與 UTG、UTP 及 UTS 連接器系列*互連。

特點和優點

• IP68/69K 動態配接型 - 非常適合需要連續浸水、例行高壓沖洗以及防塵的戶外與室內動態應用。
• 1/3 卡口式耦合 - 連接器採用僅需 1/3 圈的卡口式耦合系統，配接時能發出定位聲同時提供觸動感，可確認配接妥當。此配接特色能消除連接的不確定性，減少安裝所需時間與作業。
• 經驗證插拔次數高達 500 次
• 電源與訊號混合佈局 - 電源供應器和訊號傳輸可結合為一款獨特的互連解決方案，能降低系統複雜性並減少元件和安裝成本。
• 耐鹽霧 48 及 96 小時 - 能耐受天候侵襲或暴露在鹽霧或鏽蝕性大氣下，同時維持機械與電氣效能。
• EMI 屏蔽 - 1 MHz 時 98 dB，通過 UL/IEC 認證。合格且相容，可用於電磁輻射區內，可確保妥善的訊號完整性與傳輸能力。

* 該產品系列在特定條件下能與相同外殼尺寸／佈局樣式者互連，但 IP、電氣與機械效能可能會受影響，並以較低效能標準程度為準。

UTO 資源

• UTO 系列產品目錄
• 撓性管線連接器
• 照明連接器
• 太陽能系統
• 越野用連接器

精選產品

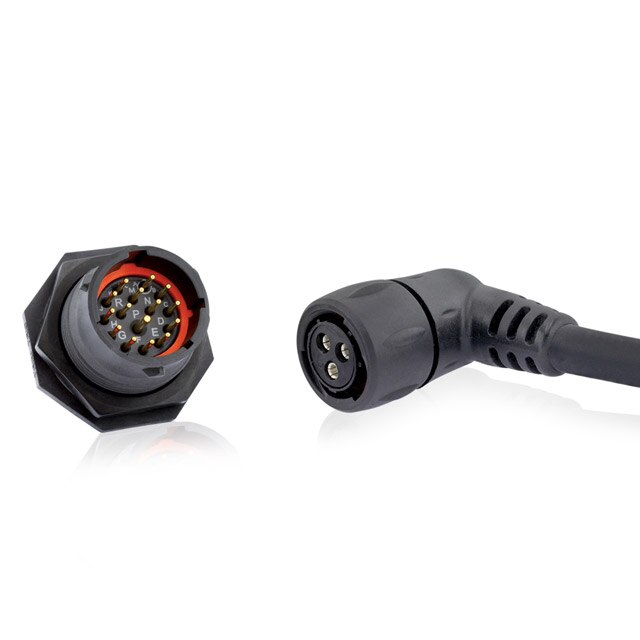

UTS 系列

UTS 系列屬於堅固的塑膠製圓形連接器，專為在嚴峻環境中使用所設計。此系統主要採用壓接端子，不過亦有焊杯、螺絲端子、PCB 及光纖等選項。此連接器是以高品質輕量塑膠製成，在配接或斷開狀態下皆具有 IP68/IP69K 密封效能。後者適用於運用「Hi-Seal」焊杯或 O 型環觸點的情形。

特點和優點

• IP68/69K 動態配接與斷開型 - 非常適合需要連續浸水、例行高壓沖洗以及防塵的戶外與室內動態應用。
• 1/3 卡口式耦合 - 連接器採用僅需 1/3 圈的卡口式耦合系統，配接時能發出定位聲同時提供觸動感，可確認配接妥當。此配接特色能消除連接的不確定性，減少安裝所需時間與作業。
• 經驗證插拔次數高達 250 次
• 電源與訊號混合觸點 - 電源供應器和訊號傳輸可結合為一款獨特的互連解決方案，能降低系統複雜性並減少元件和安裝成本。
• 合格且認證 - 符合：
  • UL 1977 - 證書字號 ECBT2，檔案編號：E169916
  • CSA C22.2 n°182.3 - 證書字號 ECBT8，檔案編號：E169916
• 抗紫外線且不會隨時間而劣化 - 暴露於自然環境 5 年後 (相當於依照 ISO4892 暴露於日曬與濕氣下) 無機械性退化或重大色差，並達到 UL 746C 規定的 F1 等級
• 耐鹽霧 500 小時以上 - 能耐受天候侵襲或暴露在鹽霧或鏽蝕性大氣下，同時維持機械與電氣效能。

* 該產品系列在特定條件下能與相同外殼尺寸／佈局樣式者互連，但 IP、電氣與機械效能可能會受影響，並以較低效能標準程度為準。

UTS 資源

• UTS 系列產品目錄
• UTS MPO 系列
• 撓性管線連接器
• 照明連接器
• 太陽能系統
• 越野用連接器
• 極端環境
• FTTH-FTTA 光纖家庭與天線

精選產品

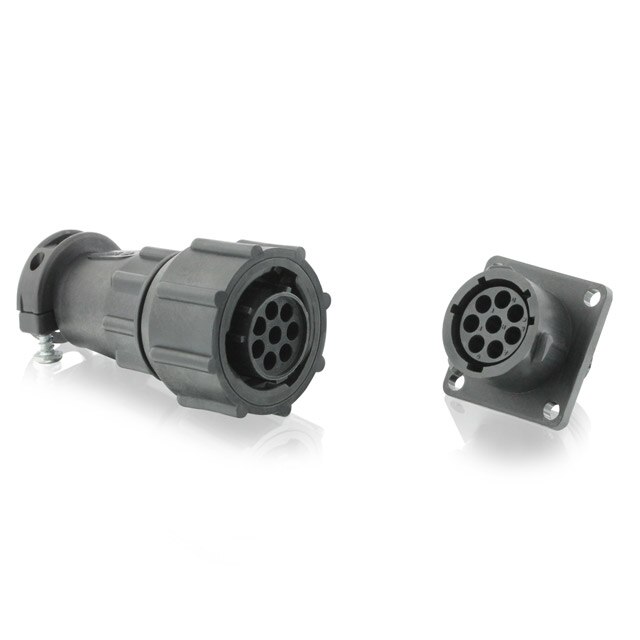

UTP 系列

Souriau-Sunbank by Eaton 的 UTP 全塑膠工業用圓形連接器是一系列多向連接器。若需要高經濟性、輕量且耐用的連接器，UTP 系列能完全滿足需求，且具備獨特的塑膠卡口式耦合環，內附金屬波浪彈簧，鎖上時會發出清晰的「定位聲」。UTP 提供 8 種外殼尺寸、11 種嵌件配置，並可與 UTG、UTO 及 UTS 系列*互連和互換。

特點和優點

• 公母觸點皆備有插頭與插座款式
• 連接器與配件係以十分耐用的玻璃填充熱塑性塑膠模製而成
• 具有纜線夾或纜線接頭，達到 IP40 或 IP65 等級，可用於防水應用。
• 耐燃等級：UL94-V0
• UL 認證 - 檔案編號 E238675
• 塑膠卡口環：
  • 防震熱塑性
  • 加載金屬波浪彈簧
  • 鎖定時會發出清晰的「定位聲」

* 該產品系列在特定條件下能與相同外殼尺寸／佈局樣式者互連，但 IP、電氣與機械效能可能會受影響，並以較低效能標準程度為準。

UTP 資源

• UTP 系列產品目錄

精選產品

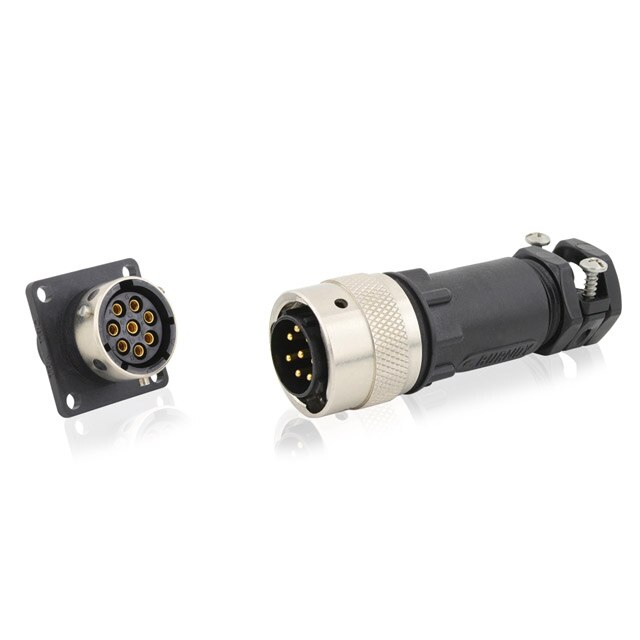

UTG 系列

Souriau-Sunbank by Eaton 的 UTG 塑膠金屬混合耦合式工業用圓形連接器屬於多向連接器，能完全滿足輕量堅固型圓形連接器的需求。提供 8 種外殼尺寸、17 種嵌件配置，並可與 UTO、UTP 及 UTS 系列互連、互換以及交互安裝。*

特點和優點

• IP65 等級
• 公母觸點皆備有插頭與插座款式
• 連接器與配件係以十分耐用的玻璃填充熱塑性塑膠模製而成。
• 耐燃等級：UL94-V0
• UL 許可 – 檔案編號 E31151
• 金屬卡口環：
  • 加載金屬波浪彈簧。
  • 鎖定時會發出清晰的「定位聲」
  • 可確保 500 次插拔循環

* 該產品系列在特定條件下能與相同外殼尺寸／佈局樣式者互連，但 IP、電氣與機械效能可能會受影響，並以較低效能標準程度為準。

UTG 資源

• UTG 系列產品目錄

精選產品

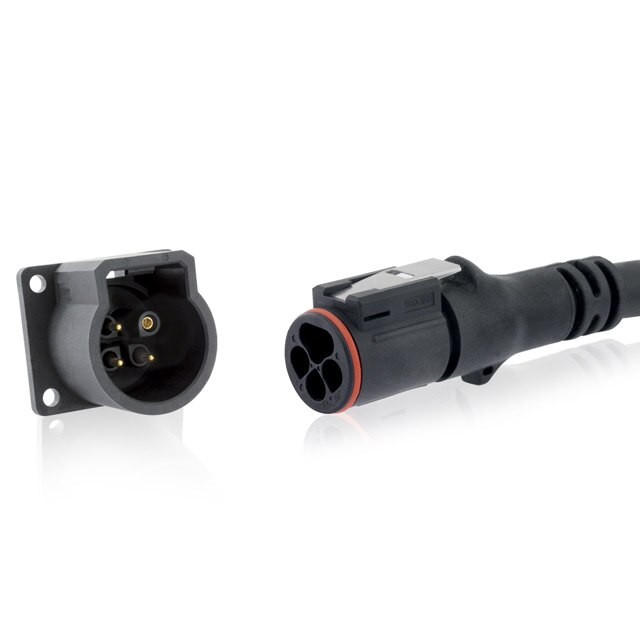

UTL 系列

Souriau-Sunbank by Eaton 的 UTL 系列是塑膠連接器系列，符合 UL/IEC 和電流斷流能力安全標準。此不鏽鋼閂鎖耦合系統容易使用，僅需單指即可操作，連接器可以輕鬆配接或斷開。耦合系統的「鑰匙孔」設計和定位聲可提供盲接配接確認。此系列非常適合懸掛式或在暗處安裝，可達到機械區別，以便輕鬆配接，避免連接損壞。UTL 系列即便在嚴峻條件下也具備 IP68/69k 等級，即便持續在水中使用或纜線在移動時使用高壓水柱清潔，也可維持密封。UTL 系列使用符合 Underwriters Laboratories 標準的戶外等級材料，並且擁有 UL94 5VA 可燃標準。

特點和優點

• IP68/69K 動態配接與斷開型 - 非常適合需要連續浸水、例行高壓沖洗以及防塵的戶外與室內動態應用。
• 敏感和定位聲 - 獨特的「鑰匙孔」形狀連接器，具有定位聲和明確的連接感，因此使用者能在視線不良情況下進行配接並斷開。容易使用的拇指閂鎖設計，能降低安裝所需的人力和時間。
• 高達 1,000 次配接循環
• 合格和認證 - UL 檔案：E169916 - VDE 客戶 n°：4282400
• 抗 UV、無降額、長戶外壽命 - 不會因為環境暴露就造成機械衰退或明顯的色彩變化 (F1 材質符合 UL 746 C)。
• 電源與訊號混合佈局 - 電源供應器和訊號傳輸可結合為一款獨特的互連解決方案，能降低系統複雜性並減少元件和安裝成本。
• 耐鹽霧 1,000 小時以上 - 能耐受天候侵襲或暴露在鹽霧或鏽蝕性大氣下，同時維持機械與電氣效能。

* 該產品系列在特定條件下能與相同外殼尺寸／佈局樣式者互連，但 IP、電氣與機械效能可能會受影響，並以較低效能標準程度為準。

UTL 資源

• UTL 系列產品目錄
• 照明連接器
• 太陽能系統
• 極端環境
• 越野用連接器

精選產品

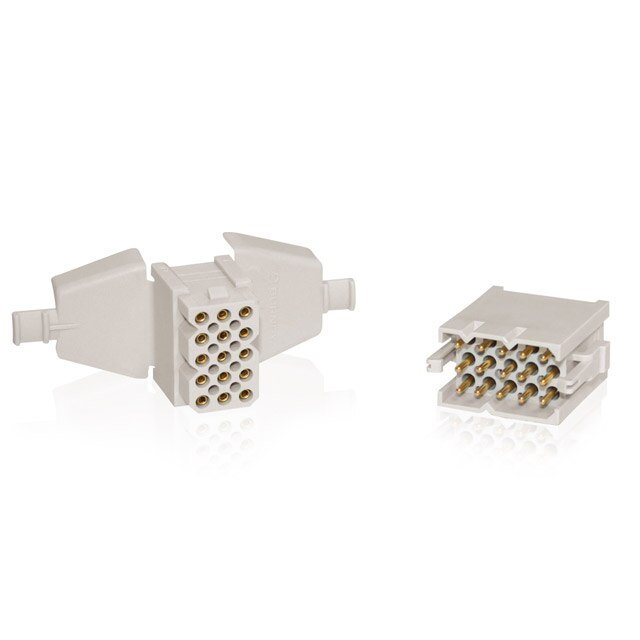

SMS 系列

Souriau-Sunbank by Eaton 的多功能、容易使用的「SMS」快速配接面板與纜線連接器是極為符合成本效益的系統，能解決對更多互連解決方案和技術的持續需求。完整的塑膠解決方案提供電線連接會 PCB 安裝選項，提供快速組裝／安裝，無須額外的安裝五金件。面板插座連接器可輕鬆扣入和鎖定至面板切口，且纜線插頭具有確定固定鎖，可快速連接和斷開。只要推入即可配接，接著壓入即可釋放並斷開。此外，纜線插頭連接器也具有引腳保護緣、正向極性，並且提供有或無整合式防拉外罩。纜線插座連接器 (含整合式防拉外罩) 可依需求與纜線插頭連接器配接，達到纜線對纜線解決方案。

特點和優點

• 提供 10 觸點配置
• 標準 SMS = IP30 & IP40
• SMS IP 密封式型號 = IP67 和符合火災及煙霧標準 (CEN / TS 45-545、NFF 16-101/16-102)
• 可自行安裝面板插座，具有確定外罩固定
• 纜線插頭含固定閂鎖達到確閉鎖緊
• 纜線插頭具有引腳保護緣，避免公觸點損壞
• 正向極性鍵，可避免誤接
• 纜線插頭和插座具有整合式防拉護罩，可接受寬廣的範圍的纜線
• UL 認證 - 檔案編號 E238675
• CSA 認證 - 檔案編號 LR44961-21

* 該產品系列在特定條件下能與相同外殼尺寸／佈局樣式者互連，但 IP、電氣與機械效能可能會受影響，並以較低效能標準程度為準。

SMS 資源

• SMS 系列產品目錄
• SMS 阻燃產品目錄

精選產品

MBG 系列

Souriau-Sunbank by Eaton 的 MBG 系列圓柱形塑膠連接器設計用於需要大量插拔次數、快速連接和斷開的應用。MBG II 系列採用獨特的觸點刷系統，內含沾滿潤滑劑的泡棉墊片，並且連接到插頭或插座內的彈簧條推板，因此能符合至少 5,000 次配接／斷開循環的耐用度需求。配接時，推板將推入到連接器末端，公觸點便會沾到一層潤滑劑薄膜。獨特的形狀有助於在盲接或難以觸及的應用中輕鬆進行配接。典型應用包含測試設備、醫療診斷設備，或現代電子化辦公室中常見的硬體互連應用。

特點和優點

• 5,000 配接／斷開循環
• IP40
• 潤滑公觸點，具有彈簧致動泡棉盤
• 具所閂鎖機制，可快速且輕鬆的安裝
• 由於正向極性，可快速配接，即使在盲點下亦然
• 未配接公觸點由彈簧致動盤保護
• 可提供 4、12、19、30、46 觸點腳位
• 適用於前或後面板安裝，以及自由懸掛式應用
• UL 認證 - 檔案編號 E238675
• CSA 認證 - 檔案編號 LR54977

* 該產品系列在特定條件下能與相同外殼尺寸／佈局樣式者互連，但 IP、電氣與機械效能可能會受影響，並以較低效能標準程度為準。

MBG 資源

• MBG 系列產品目錄
