XF2M 系列

瞭解詳情XF2M 系列 - 0.5 mm 間距 FPC/FFC 連接器

連接器出貨時的旋轉式閂鎖為開啟狀態。

相較於傳統旋轉鎖定連接器，XF2M FPC 連接器無需將閂鎖解鎖，因此能提升組裝作業的生產力。

旋轉式閂鎖獨立於 FPC 插槽。

高可靠性：即使施加極大力量，固定式 FPC 也不會鬆脫。

雙觸點

兩側觸點都可進行連接，因此在連接上方和下方的 PCB 時無需區別上下的觸點。

瞭解詳情XF3M 系列 - 0.5 mm 間距、1.0 mm 間距 FPC/FFC 連接器

連接器出貨時的旋轉式閂鎖為開啟狀態。

相較於傳統旋轉鎖定連接器，XF3M FPC 連接器無需將閂鎖解鎖，因此能提升組裝作業的生產力。

主要特點

• 旋轉背鎖機制
• 雙觸點結構
• 適用的 FPC/FFC 厚度
  t=0.30 ± 0.05 mm
• 鎳阻障層：高抗焊接潛變能力 (鍍金)
• 提供 6 至 80 引腳的全新配置，間距為 0.5 mm
• 提供 4 至 30 引腳配置，間距為 1.0 mm

優勢

第一點：FPC/FFC 容易插入

FPC/FFC 能夠從頂端傾斜插入。

第二點：滑桿容易操作

鎖定作業具有明確定位感覺。

第三點：高 FPC/FFC 保持力

高 FPC/FFC 保持力與雙觸點結構。

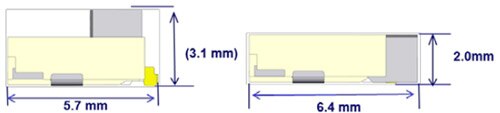

尺寸

<滑桿開啟狀態>

<滑桿鎖定狀態>

目標應用

• 非行動應用
• 所有 AOT 市場

顯示器連接	適用於板對板
顯示器和 PCB 之間	PCB 和 PCB 之間



瞭解詳情板對線連接器

工業標準電路板連接器具有改良設計，符合 MIL 標準

• Omron 的獨特 XG4M-U 結構將鎖定機制設立於插孔的防拉裝置上，能節省空間並且輕鬆操作
• 提供節省空間的盒型插頭 (XG4C)
• IDC 插頭 (XG4E) 可以進行繼電
• 採用 XG5 IDC 離散電線連接器、XG8 原始插頭、XG2 IDC PCB 連接器即可形成無數組合。
• 原始插頭 (XG8) 以及盒型插頭 (XG4C) 可以透過鎖桿鎖定
• 符合 MIL 標準 (MIL-C-83503)

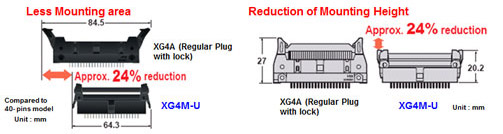

XG4M-U 的優勢

獨特的 Omron 結構

插槽的防拉裝置具有鎖定機制

輕鬆連接／斷開	改良的鎖桿操作性
相較於一般「插頭附鎖」類型更能節省空間

瞭解詳情M12

Smartclick™ 連接器能減少安裝作業

Omron 的 XS5 系列 IP67 等級圓形工業連接器採用單觸卡口式鎖定系統，僅需 1/8 轉即可達到連接。 此連接器具備聲響指示進行完整插入，因此線路連接的完整性遠遠超越傳統旋入式連接器。 提供插頭或插槽型號，適合工業應用。

其他終端系統組件的優勢包含可縮短連接時間，並在情況允許下能更輕鬆進行「盲接」。 此連接器已經排除未拴緊或過度拴緊的可能性，因此相較於旋入式類型可提供最佳密封效能。 提升的衝擊／振動抵擋能力，且連接器不會旋轉鬆脫，因此能確保連接性，進而縮短成本高昂的設備停機時間。

XS5 M12 Smartclick

單觸式鎖定系統的優勢

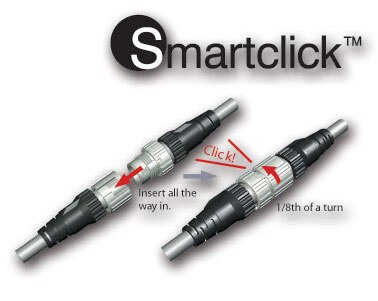

1.僅需 1/8 轉即可達到完美連接

卡口式鎖定機制

透過聲響和定位感受完美連接 與螺絲鎖定機制完全相容 與其他旋入式鎖定型號具備相同的保護等級 (IP67)

2.節省佈線作業時間

降低並節省安裝和維修時間 相較於現有的連接器，能節省 70% 的連接時間

新產品！M12 圓形工業連接器

XS5 系列可現場連接的 IDC

• 單一零件編號產品即可搭配多種直徑的纜線 (導線尺寸：AWG26-18，外徑：φ3～8 mm)
• IDC 纜線連接無需進行力矩控制
• Smartclick 系統僅需八分之一轉即可快速連接
• 保護等級：IP67，與 M12 連接器相容

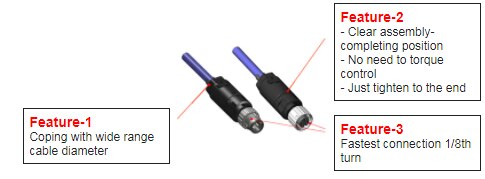

		特點 2 - 明確的組裝完成位置 - 無需扭力控制 - 轉到緊即可
特點 1 可搭配多種直徑的纜線		特點 3 1/8 轉即可快速連接

零件編號：XS5C-D418 (插槽)與 XS5G-D418 (插頭)

瞭解詳情工業乙太網路連接器

支援乙太網路／IP、Ether-CAT 以及其他普及的乙太網路架構網路

專用於面板外部的堅固 RJ45 連接器系列，以及 IP67 保護等級的環境耐受型連接器 (M12)

另有方便現場佈線的 RJ45 組件連接器。

SmartClick 連接器用於環境耐受型連接器 (M12)，並且提供與傳統旋入式連接器相容的單觸式 (1/8 轉)連接。

所有型號皆採用適合在面板外部佈線的 AWG22 纜線。

XS5T/XS6 乙太網路 IP 連接器

容易使用、可靠的連接與高纜線拉力

特點

1. M12 具備 Smartclick 特點
   • 卡口式鎖定機制向下相容
2. M12 側具備屏蔽能力
3. M12 側防水能力：IP67 等級
4. 乙太網路連接器 (XS6)
   • 工業用的耐用 RJ45 連接器


乙太網路連接器陣容添加新產品

面板安裝式插槽 (含 PCB 端子)

主要特點

M12 D-Coding、IP67 等級	Smartclick (1/8 轉鎖定) 配接乙太網路 M12
屏蔽式結構 消除噪音 (固定 → 接地端子 → PCB)

瞭解詳情XM7 系列 - USB 連接器

現有陣容：USB 1.1／2.0 (A 類和 B 類)

A 類			B 類
直式 DIP： XM7A-0441	DIP R/A： XM7A-0442	DIP R/A： XM7A-0442-A	DIP R/A： XM7B-0442

新品發佈

Mini-USB (B 類) - 即將推出！

A 類
DIP：XM7D-0512	DIP：XM7D-0514

USB 3.0 - 即將推出！

瞭解詳情全新薄型 D-Sub 連接器

XM3B (插槽) 與 XM3C (插頭)

板上安裝面積縮減達 33%

1. 深度：8.4 mm (D-sub 標準 12.6 mm)
2. 直角／DIP 端子
3. 板厚度：1.6 mm 或 1.0 mm
4. 螺絲：公釐類型 (M2.6*0.45)、英寸類型 (#4-40 UNC)

縮減 33%

[薄型] XM3C-LS/XM3B-LS (插頭) (插槽)	[標準型 ] XM2C-L/XM3B-L (插頭) (插槽)

連接器產品類型

		PCB 安裝 (DIP 端子)		纜線組件 (焊杯)	高密度 - 15 引腳 (DIP 端子)
插頭	頂級 9、15、25、37 引腳	直式	折角	---	直式	折角
			XM3C	XM3A	---	---
	經濟型 9、15、25 引腳	XM2E-L	XM2C-L	---	---	XM4K
插槽	頂級 9、15、25、37 引腳	XM3F	XM3B	XM3D	---	---
	經濟型 9、15、25 引腳	XM2F-L	XM3B-L	---	XM4L	XM4L

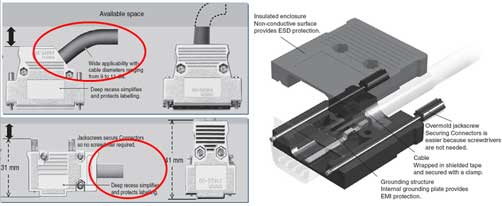

護罩外蓋產品類型

直式	折角	含 ESD 防護
XM2S-xx1x	XM2S-092x XM2S-252x	XM2S-0911-E



節省直角護罩外蓋 的空間	非導電表面能防護 ESD，內部接地可提供 EMI 防護
