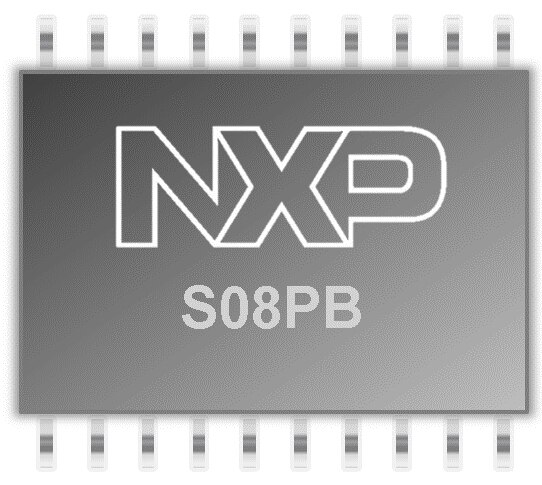

S08PB 系列 5 V 8 位元 MCU
NXP Semiconductors 的 8 位元 5 V S08PB 系列 MCU 整合了有助於降低系統成本的特點
NXP 的 5 V 8 位元 S08P 系列 MCU 家族符合裝置安全標準 IEC60730，在苛刻的工業和用戶介面環境中為用戶設計提供了更高的耐用度和可靠度。S08P 系列功能強大且簡單，可提供出色的 EFT/ESD 性能。這款可擴展且引腳相容的 MCU 系列重複使用了現有的 S08 核心、IP 和工具，可輕鬆地從現有的 8 位元 S08 產品進行轉移。S08P MCU 還整合了觸控感應介面 (TSI)、EEPROM 和馬達控制彈性計時器等主要特點，以簡化設計並幫助降低系統成本。
S08PB MCU 提供 S08P 的特點，並增加了 12 位元 ADC、類比比較器、放大器、I2C、彈性的計時器，以簡化設計並幫助降低系統成本。
S08PB16-EVK 是一款用於 NXP S08PB 和 S08PLS 5 V 8 位元 MCU 具成本效益的開發硬體。此電路板很小，但功能強大，具有豐富的整合型周邊裝置，可評估 S08PB 和 S08PLS MCU 所有的特點。提供免費的範例程式碼供用戶參考。
功能
- 具有高達 20 MHz 核心和匯流排速度的 8 位元 S08 中央處理器單元 (CPU)
- 記憶體組合高達 16 KB 的快閃記憶體和高達 1 KB 的 RAM
- 時脈
- 振盪器 (XOSC)：支援 31.25 kHz 至 39.0625 kHz 或 4 MHz 至 20 MHz 的晶體或陶瓷諧振器範圍
- 內部時脈來源 (ICS)：精確調整可實現 0.2% 的解析度；在 0°C 至 +70°C 的溫度範圍內偏差為 1%，在 -40°C 至 +105°C 的溫度範圍內偏差為 1.5%，在 -40°C 至 +125°C 的溫度範圍內偏差為 2%
- 系統保護
- 含獨立時脈來源的監控設備
- 低電壓偵測含重置或中斷；可選擇跳脫點
- 帶有重置功能的非法操作碼偵測
- 帶有重置功能的非法位址偵測
- S08PB16-EVK 開發板特點
- TSSOP20 封裝的 S08PB MCU，20 MHz
- 16 KB 快閃記憶體、1 KB RAM
- 帶 micro-B 連接器的 USB 介面
- 帶有虛擬序列埠的板載除錯器 (OSBDM)，無需外部除錯器即可支援快閃記憶體編程並運行控制偵錯
- 給用戶擴展用的 Arduino® 相容標頭檔，支援與 FRDM-MC-LVBLDC 電路板連接以進行馬達控制開發
- RGB LED
- 電位器
- 周邊裝置
- 具有 2.5μs 轉換時間的 12 通道、12 位元解析度的 ADC
- 兩個彈性計時調變器 (FTM)，包括一個六通道 (FTM2) 和一個兩通道 (FTM0)，向下相容 TPM 模組
- 故障偵測方案 (FDS) 在偵測到故障時會關閉輸出引腳
- 兩個具有 8 位元預分頻器和溢出中斷的模數定時器 (MTIM)
- 一個脈衝寬度計時器 (PWT) 用於擷取脈衝寬度和脈衝週期
- 一個序列式通訊介面 (SCI/UART) 模組，可選的 13 位元間隔
- 一個內部整合電路 (I2C) 模組；最高 400 kbps；支援 SMBUS
- 兩個具有正負輸入的類比比較器 (ACMP)
- 一個具有固定增益 x20 的類比運算放大器 (OPAMP)，支援高達 100 mV 的單端輸入
- 16 位元即時計數器 (RTC)
- 帶有可編程 16 位元／32 位元多項式產生器的循環冗餘檢查 (CRC) 功能
- 多達八個鍵盤中斷 (KBI) 輸入
- 省電模式；一個 1.2μA 低功率停止模式；省電等待模式
- 開發支援
- 多達 18 個 GPIO；一個 8 位元鍵盤中斷模組 (KBI)；和一個真正的開汲極輸出引腳 (PTB0)
- 封裝選項：16 引腳 TSSOP；20 引腳 TSSOP
目標應用
- 小型電器
- 電動馬達
- 電動工具
- 車窗升降機
- 照明控制
- 鎖定控制
- 電池充電器
- 煙霧偵測器
- 可攜式裝置
S08PB 系列方塊圖
S08PB Series MCUs
| 圖片 | 製造商零件編號 | 說明 | 現有數量 | 價格 | 查看詳情 | |
|---|---|---|---|---|---|---|
 |  | MC9S08PB8MTG | IC MCU 8BIT 8KB FLASH 16TSSOP | 0 - 即時供貨 | $8.08 | 查看詳情 |
| | MC9S08PB16MTG | IC MCU 8BIT 16KB FLASH 16TSSOP | 0 - 即時供貨 | $9.27 | 查看詳情 |
| | MC9S08PB8VTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | 740 - 即時供貨 | $9.94 | 查看詳情 |
| | MC9S08PB16VTG | IC MCU 8BIT 16KB FLASH 16TSSOP | 0 - 即時供貨 | $8.46 | 查看詳情 |
|  | MC9S08PB16MTJ | IC MCU 8BIT 16KB FLASH 20TSSOP | 135 - 即時供貨 | $13.47 | 查看詳情 |
| | MC9S08PB8VTG | IC MCU 8BIT 8KB FLASH 16TSSOP | 0 - 即時供貨 | $7.40 | 查看詳情 |
| | MC9S08PB8MTJ | IC MCU 8BIT 8KB FLASH 20TSSOP | 625 - 即時供貨 | $15.03 | 查看詳情 |
Dev Board
| 圖片 | 製造商零件編號 | 說明 | 核心處理器 | 平台 | 使用的 IC／零件 | 現有數量 | 價格 | 查看詳情 | |
|---|---|---|---|---|---|---|---|---|---|
|  | S08PB16-EVK | S08PLS EVAL KIT | HCS08 | - | MC9S08PB16 | 0 - 即時供貨 | $250.35 | 查看詳情 |
Associated ICs
| 圖片 | 製造商零件編號 | 說明 | 現有數量 | 價格 | 查看詳情 | |
|---|---|---|---|---|---|---|
|  | NTSX2102GU8H | IC TRANSLTR BIDIRECTIONAL 8XQFN | 7966 - 即時供貨 | $4.43 | 查看詳情 |
|  | FXOS8700CQR1 | IMU ACCEL/MAG 3-AXIS I2C/SPI QFN | 0 - 即時供貨 | See Page for Pricing | 查看詳情 |
|  | MC9S08JM60CLD | IC MCU 8BIT 60KB FLASH 44LQFP | 586 - 即時供貨 | $90.57 | 查看詳情 |
