NXP i.MX RT 系列跨界 MCU

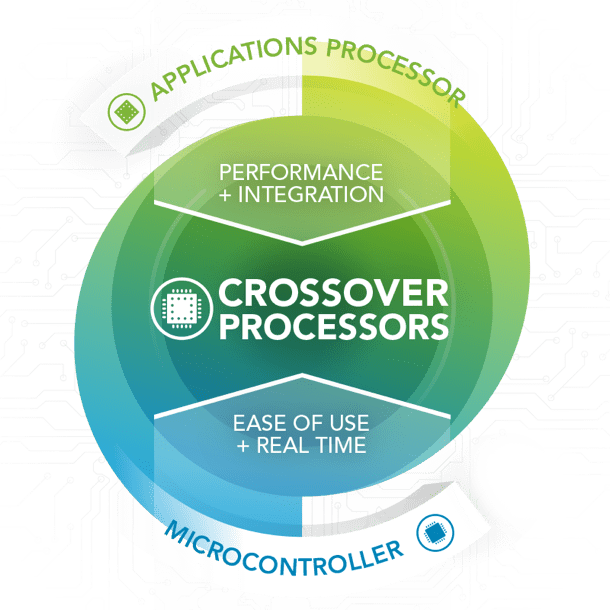

i.MX RT 系列跨界處理器將高效能與即時功能加以結合，旨在支援新一代 IoT 應用。i.MX RT1050 系列是 NXP EdgeVerse™ 邊緣運算平台的一部分。i.MX RT 元件基於 Arm® Cortex®-M7 核心，提供兩全其美的優勢：同時具備高整合性與安全性，並以經濟實惠的價格達到 MCU 級可用性。跨界處理可協助 MCU 客戶升級到應用處理器等級的效能，同時繼續使用目前的工具鏈，而且可能不必在其產品設計週期中增加 Linux (或其他更高等級的作業系統) 軟體開發的時間、成本或複雜性，藉此開拓出需求度高的全新市場空間。

整體特點

• 各種高效能 Arm® Cortex®-M 和 DSP 核心，例如 Cadence® Tensilic® HiFi./1284 DMIPS @ 600 MHz
• 即時、低延遲響應，最大緊密耦合記憶體 (TCM) 為 512 KB
• 透過整合式 DC-DC 轉換器和高效率的電源閘控，實現低動態功耗
• 透過廣泛的外接記憶體介面 (包括 NAND、eMMC、QuadSPI NOR 快閃記憶體、平行式 NOR 快閃記憶體)，實現更高的設計靈活性
• 全面的多媒體平台可讓客戶設計出先進的 GUI 和增強的 HMI
• 透過 NXP FreeRTOS、MCUXpresso SDK 和 IDE、Arm mbed、Zephyr OS，以及提供軟體庫、線上工具及支援的全球 ARM 生態系統，快速、輕鬆地進行原型設計和開發

應用

• 音訊子系統：專業麥克風、吉他踏板
• 消費性產品：智慧型電器、攝影機、LCD
• 家庭和大樓自動化：暖通空調溫度控制、保全、照明控制面板、IoT 閘道器
• 工業運算設計：EBS、PLC、工廠自動化、測試與量測、M2M、HMI 控制組裝生產線機器人、QR 讀取器、條碼掃描器
• 馬達控制和功率轉換：3D 列印機、熱印表機、無人自駕車、吸塵器機器人

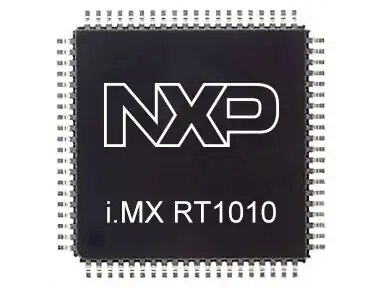

i.MX RT1010

i.MX RT1010 擴大 i.MX RT 跨界 MCU 系列，提供高效能的功能集和低成本 LQFP 封裝內的豐富整合，進一步簡化客戶的電路板設計與佈局。

特點

• 運作頻率高達 500 MHz 的 Arm® Cortex-M7
• 20 ns 的低延遲響應
• 128KB 緊密耦合記憶體 (TCM)
• 80LQFP 封裝可實現真正的兩層 PCB 設計
• 支援 DC-DC 的完全整合式 PMIC
• Quad/Octal SPI NOR 快閃記憶體介面
• 支援 PHY 的 USB 2.0 HS OTG 介面
• I2S、S/PDIF 音訊介面
• 透過 FlexIO 靈活連接

開發板：MIMXRT1010-EVK
規格書：i.MX RT1010 消費性規格書 | i.MX RT1010 工業級規格書

零件編號	說明	查看詳情
MIMXRT1011DAE5A	ARM® Cortex®-M7 series Microcontroller IC 32-Bit 500MHz - External Program Memory 80-FQFP (12x12)	查看詳情
MIMXRT1011CAE4A	ARM® Cortex®-M7 series Microcontroller IC 32-Bit 400MHz - External Program Memory 80-FQFP (12x12)	查看詳情

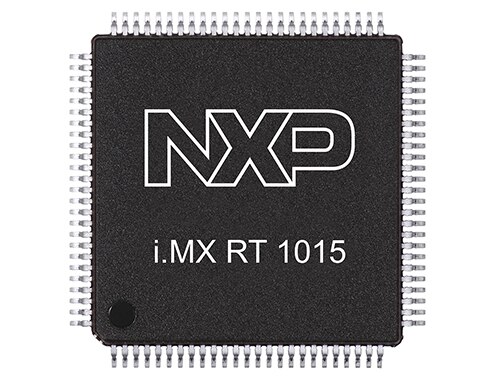

i.MX RT1015

超低成本的 i.MX RT1015 是跨界處理器領域的入門級產品。此晶片採用支援 2 層 PCB 的小型 LQFP 封裝，在成本方面經過最佳化。

特點

• 高達 500 MHz 的 ARM® Cortex®-M7，16 KB/16 KB I/D 快取
• 支援 PHY 的高速 USB
• 音訊套件：3 x I²S/SAI、S/PDIF
• 用於馬達控制的 PWM
• 安全性
• 100 LQFP，14 x 14

開發板：MIMXRT1015-EVK
規格書：i.MX RT1015 工業級規格書 | i.MX RT1015 消費性規格書

零件編號	說明	查看詳情
MIMXRT1015DAF5A	ARM® Cortex®-M7 Microprocessor IC - 1 Core, 32-Bit 500MHz 100-LQFP (14x14)	查看詳情
MIMXRT1015CAF4A	ARM® Cortex®-M7 Microprocessor IC - 1 Core, 32-Bit 400MHz 100-LQFP (14x14)	查看詳情

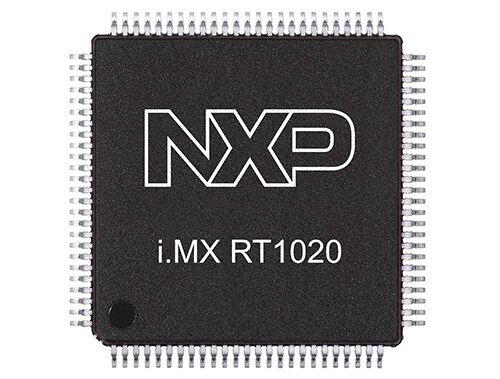

i.MX RT1020

i.MX RT1020 擴大 i.MX RT 跨界處理器系列，提供高效能的功能集和低成本 LQFP 封裝，進一步簡化客戶的電路板設計與佈局。i.MX RT1020 在 Arm® Cortex-M7® 核心上以高達 500 MHz 運作。

特點

• 高達 500 MHz 的 ARM® Cortex®-M7，16 KB/16 KB I/D 快取
• 支援 PHY 的高速 USB
• 用於雙馬達控制的多路 PWM
• 安全性：動態 FlexSPI 解密、高保證啟動、加密功能硬體加速
• 100 LQFP，14 x 14
• 144 LQFP，20 x 20

開發板：MIMXRT1020-EVK
規格書：i.MX RT1020 消費性規格書 | i.MX RT1020 工業級規格書

零件編號	說明	查看詳情
MIMXRT1021DAF5A	ARM® Cortex®-M7 Microprocessor IC - 1 Core, 32-Bit 500MHz 100-LQFP (14x14)	查看詳情
MIMXRT1021CAF4A	ARM® Cortex®-M7 Microprocessor IC - 1 Core, 32-Bit 396MHz 100-LQFP (14x14)	查看詳情
MIMXRT1021DAG5A	ARM® Cortex®-M7 Microprocessor IC - 1 Core, 32-Bit 500MHz 144-LQFP (20x20)	查看詳情
MIMXRT1021CAG4A	ARM® Cortex®-M7 Microprocessor IC - 1 Core, 32-Bit 396MHz 144-LQFP (20x20)	查看詳情

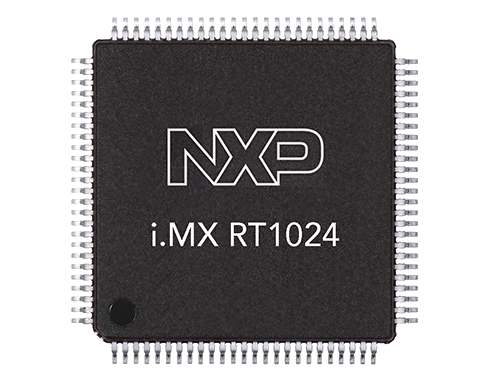

i.MX RT1024

i.MX RT1024 提供小型、低成本 LQFP 封裝，可簡化電路板設計與佈局。

特點

• 高達 500 MHz 的 ARM® Cortex®-M7
• NAND、eMMC、QuadSPI NOR 快閃記憶體、平行式 NOR 快閃記憶體介面選項
• 4 MB 晶片上快閃記憶體
• 適合低成本 PCB 設計的 144LQFP 封裝
• 低至 20 ns 的即時、低延遲響應
• 24 MHz 的低功率運作模式

開發板：MIMXRT1024-EVK
規格書：i.MX RT1024 工業級規格書 | i.MX RT1024 消費性規格書

零件編號	說明	查看詳情
MIMXRT1024DAG5A	ARM® Cortex®-M7 - Microcontroller IC 32-Bit 500MHz 4MB (4M x 8) FLASH 144-LQFP (20x20)	查看詳情
MIMXRT1024CAG4A	ARM® Cortex®-M7 - Microcontroller IC 32-Bit 396MHz 4MB (4M x 8) FLASH 144-LQFP (20x20)	查看詳情

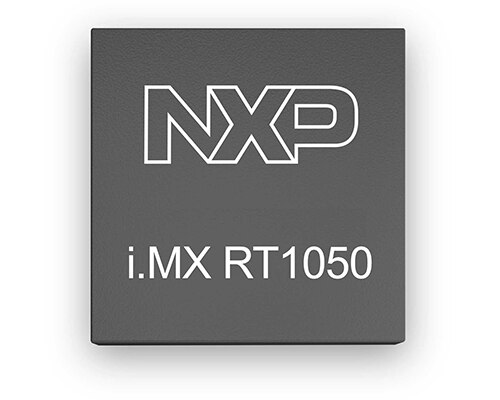

i.MX RT1050

i.MX RT 跨界處理器採用頻率高達 600 MHz 的 ARM Cortex-M7 核心，旨在支援新一代 IoT 應用，以經濟實惠的價格，在高整合度、安全性與 MCU 級可用性之間取得平衡。i.MX RT1050 是旗艦級 i.MX RT 元件，在效能、功率、整合度和可用性之間實現完美平衡。

特點

• 效能最高的 Cortex-M7
• 3020 CoreMark/1284 DMIPS @ 600 MHz
• 512 KB 晶片上 SRAM
• 用於 GUI 和增強型 HMI 的先進多媒體
  • 2D 圖形加速引擎 (PXP)
  • 平行攝影機感測器介面 (CSI)
  • LCD 顯示控制器 (高達 WXGA 1366x768)
  • 3 個 I²S 用於高效能、多聲道音訊
• 用於 NAND、eMMC、QuadSPI NOR 快閃記憶體和平行式 NOR 快閃記憶體的廣泛外接記憶體介面選項
• 適用於 Wi-Fi®、Bluetooth®、Bluetooth Low Energy、ZigBee®、Thread™ 的無線連接介面

開發板：IMXRT1050-EVKB
規格書：i.MX RT1050 工業級規格書 | i.MX RT1050 消費性規格書

零件編號	說明	查看詳情
MIMXRT1052DVL6B	ARM® Cortex®-M7 Microprocessor IC - 1 Core, 32-Bit 600MHz 196-MAPBGA (10x10)	查看詳情
MIMXRT1052CVL5B	ARM® Cortex®-M7 Microprocessor IC - 1 Core, 32-Bit 528MHz 196-MAPBGA (10x10)	查看詳情
MIMXRT1052DVL6A	ARM® Cortex®-M7 Microprocessor IC - 1 Core, 32-Bit 600MHz 196-MAPBGA (10x10)	查看詳情
MIMXRT1051DVL6B	ARM® Cortex®-M7 Microprocessor IC - 1 Core, 32-Bit 600MHz 196-MAPBGA (10x10)	查看詳情
MIMXRT1051CVL5B	ARM® Cortex®-M7 Microprocessor IC - 1 Core, 32-Bit 528MHz 196-MAPBGA (10x10)	查看詳情
MIMXRT1052CVL5A	ARM® Cortex®-M7 Microprocessor IC - 1 Core, 32-Bit 528MHz 196-MAPBGA (10x10)	查看詳情

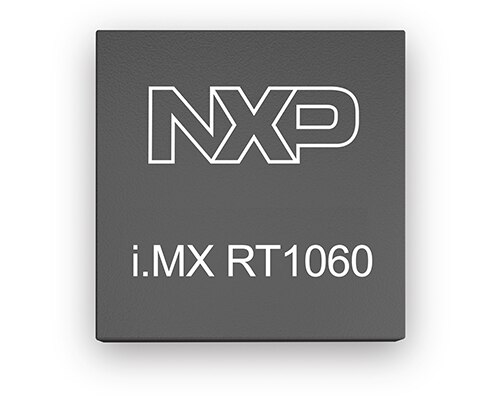

i.MX RT1060

i.MX RT1060 將晶片上的 SRAM 加倍為 1 MB，同時保持與 i.MX RT1050 的引腳對引腳相容性。這款新系列推出非常適合即時應用的額外功能，例如高速 GPIO、CAN-FD 和同步平行式 NAND/NOR/PSRAM 控制器。i.MX RT1060 在 Arm® Cortex-M7® 核心上以 600 MHz 運作。

特點

• 3020 CoreMark/1284 DMIPS @ 600 MHz
• 1 MB 晶片上 SRAM：高達 512 KB 可設定為緊密耦合記憶體 (TCM)
• 低至 20 ns 的即時、低延遲響應
• 業界最低的動態功率，內建 DC-DC 轉換器
• 24 MHz 的低功率運作模式
• 用於 GUI 和增強型 HMI 的先進多媒體
  • 2D 圖形加速引擎 (PXP)
  • 平行攝影機感測器介面 (CSI)
  • LCD 顯示控制器 (高達 WXGA 1366x768)
  • 3 個 I²S 用於高效能、多聲道音訊
• 用於 NAND、eMMC、QuadSPI NOR 快閃記憶體和平行式 NOR 快閃記憶體的廣泛外接記憶體介面選項
• 適用於 Wi-Fi®、Bluetooth®、Bluetooth Low Energy、ZigBee®、Thread™ 的無線連接介面

開發板：MIMXRT1060-EVK
規格書：i.MX RT1060 工業級規格書 | i.MX RT1060 消費性規格書

零件編號	說明	查看詳情
MIMXRT1061CVJ5A	ARM® Cortex®-M7 Microprocessor IC - 1 Core, 32-Bit 528MHz 196-MAPBGA (12x12)	查看詳情
MIMXRT1061CVL5B	ARM® Cortex®-M7 series Microcontroller IC 32-Bit 528MHz - External Program Memory 196-MAPBGA (10x10)	查看詳情
MIMXRT1061CVJ5B	ARM® Cortex®-M7 series Microcontroller IC 32-Bit 528MHz - External Program Memory 196-MAPBGA (12x12)	查看詳情
MIMXRT1061DVL6B	ARM® Cortex®-M7 series Microcontroller IC 32-Bit 600MHz - External Program Memory 196-MAPBGA (10x10)	查看詳情
MIMXRT1062DVJ6A	ARM® Cortex®-M7 Microprocessor IC - 1 Core, 32-Bit 600MHz 196-MAPBGA (12x12)	查看詳情
MIMXRT1062CVJ5A	ARM® Cortex®-M7 Microprocessor IC - 1 Core, 32-Bit 528MHz 196-MAPBGA (12x12)	查看詳情
MIMXRT1062DVL6A	ARM® Cortex®-M7 Microprocessor IC - 1 Core, 32-Bit 600MHz 196-MAPBGA (10x10)	查看詳情

i.MX RT1064

i.MX RT1064 具有 1 MB 晶片上 SRAM，是第一款提供晶片上 4 MB 快閃記憶體的 i.MX RT 元件，同時保持與 i.MX RT1050、i.MX RT1060 的引腳對引腳相容性。i.MX RT1064 在 Arm® Cortex-M7® 核心上以 600 MHz 運作。

特點

• 3020 CoreMark/1284 DMIPS @ 600 MHz
• 4 MB 晶片上快閃記憶體
• 1 MB 晶片上 SRAM：高達 512 KB 可設定為緊密耦合記憶體 (TCM)
• 用於 GUI 和增強型 HMI 的先進多媒體
  • 2D 圖形加速引擎 (PXP)
  • 平行攝影機感測器介面 (CSI)
  • LCD 顯示控制器 (高達 WXGA 1366x768)
  • 3 個 I²S 用於高效能、多聲道音訊
• 用於 NAND、eMMC、QuadSPI NOR 快閃記憶體和平行式 NOR 快閃記憶體的廣泛外接記憶體介面選項
• 適用於 Wi-Fi®、Bluetooth®、Bluetooth Low Energy、ZigBee®、Thread™ 的無線連接介面

開發板：MIMXRT1064-EVK
規格書：i.MX RT1064 工業級規格書 | i.MX RT1064 消費性規格書

零件編號	說明	查看詳情
MIMXRT1064CVL5B	ARM® Cortex®-M7 series Microcontroller IC 32-Bit 528MHz 4MB (4M x 8) FLASH 196-MAPBGA (10x10)	查看詳情
MIMXRT1064DVL6B	ARM® Cortex®-M7 series Microcontroller IC 32-Bit 600MHz 4MB (4M x 8) FLASH 196-MAPBGA (10x10)	查看詳情
MIMXRT1064CVJ5B	ARM® Cortex®-M7 series Microcontroller IC 32-Bit 528MHz 4MB (4M x 8) FLASH 196-LFBGA (12x12)	查看詳情

i.MX RT1160

i.MX RT1160 跨界 MCU 是 EdgeVerse™ 邊緣運算平台的一部分，提供效能和整合的精巧平衡。此系列將卓越的運算能力、多媒體功能與易用性、即時功能結合。雙核心 i.MX RT1160 MCU 在 Arm® Cortex®-M7 核心上以 600 MHz 運作，在 Arm Cortex-M4 上則為 240 MHz，同時提供更高的安全性。i.MX RT1160 MCU 支援廣泛的溫度範圍，是專為消費和工業市場而設計。

特點

• Cortex-M7 @ 600 MHz + Cortex-M4 @ 240 MHz
• 1 MB SRAM 及 512 KB 的 TCM 用於 Cortex-M7，256 KB 的 TCM 用於 Cortex-M4
• 先進安全性，包括安全啟動和加密引擎
• 1 Gbps ENET 與 AVB + 10/100 ENET 與 IEEE 1588
• 2D GPU
• MIPI® CSI/DSI
• 由 MCUXpresso 軟體和工具套件提供支援

開發板：MIMXRT1160-EVK
規格書：i.MX RT1160 消費性規格書 | i.MX RT1160 工業級規格書

零件編號	說明	查看詳情
MIMXRT1166DVM6A	IC I.MX RT1160 MCUBGA292	查看詳情
MIMXRT1166XVM5A	IC I.MX RT1160 MCUBGA294	查看詳情
MIMXRT1165DVM6A	IC I.MX RT1160 MCUBGA289	查看詳情
MIMXRT1165XVM5A	IC I.MX RT1160 MCUBGA291	查看詳情
MIMXRT1165CVM5A	IC I.MX RT1160 MCUBGA293	查看詳情
MIMXRT1166CVM5A	IC I.MX RT1160 MCUBGA290	查看詳情
