Molex 的電源連接器

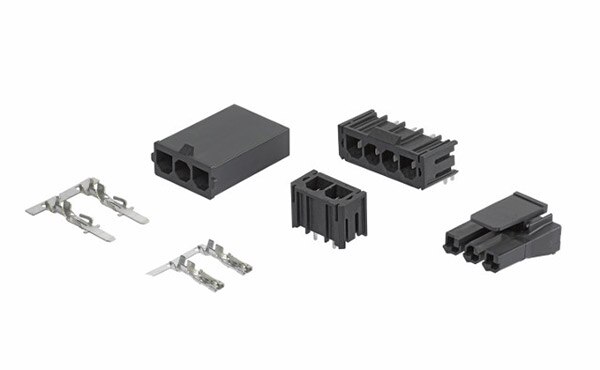

Sabre 電源連接器系統

Sabre 電源連接器系統非常適合耐用的更高電流應用，能滿足直立和直角方向的線對線、線對板配置所需的設計靈活性。Sabre 的每個電路額定電流在 600 V 下為 18.0 A，並且提供多種線規和絕緣厚度。

電流：18.0 A
電路：2 - 8
間距：7.50 mm
電線 AWG：10 - 20

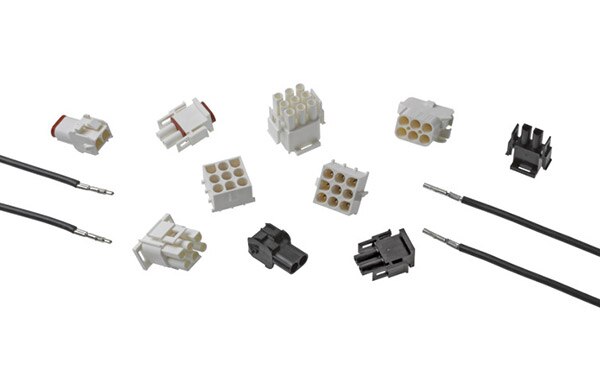

MLX 電源連接器系統

MLX 系列是與業界標準產品可互換、可相互配接、互換安裝的產品。因此能跟既有的線束、連接器或 PCB 排針座達到更高的配接靈活性。此系列連接器獲得 UL 認可，並通過 CSA 認證。

電流：20.0 A
電路：1 - 15
間距：6.35mm
電線 AWG：10 - 24

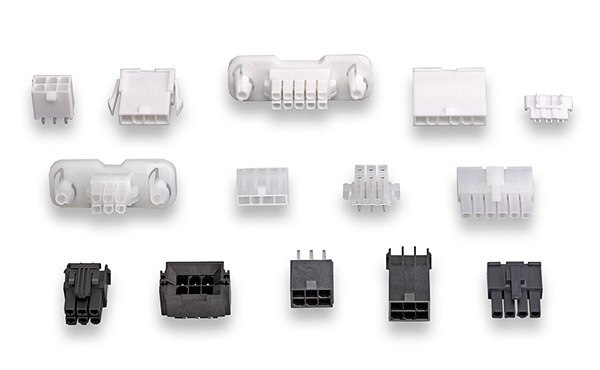

Mini-Fit 電源連接器

Mini-Fit 連接器系列具有高達 +125°C 的工作溫度，提供雙壓接工具，並採用板對板、線對板、線對線配置。

電流：13.0 A
電路：3 - 24
間距：4.20 mm
電線 AWG：16 - 28

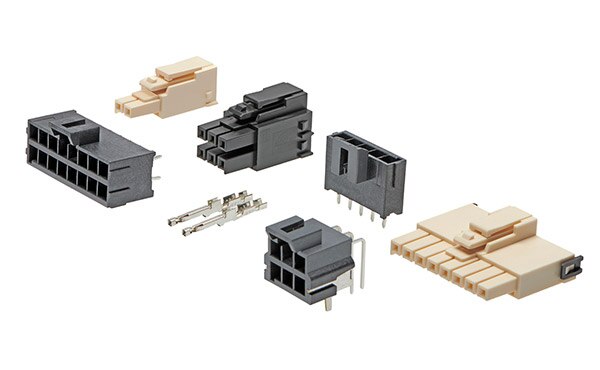

Ultra-Fit 電源連接器

Ultra-Fit 電源連接器提供顏色編碼和鍵控選項，可避免相同電路尺寸的誤接，並提供能將端子鎖定機制整合到插座外罩中的無柄特性。

電流：14.0 A
電路：2 - 16
間距：3.50 mm
電線 AWG：16 - 22

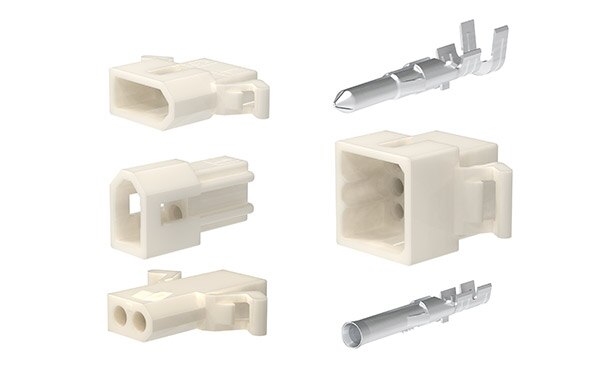

標準 0.093" 引腳和插槽連接器

標準 0.093" 引腳和插槽電源連接器是採用引腳直徑 0.093" 的業界標準連接器系統。2.36 mm 直徑端子適用於 5.03 mm 間距標準 0.093" 和 6.71 mm 間距產品。

電流：17.0 A
電路：2 - 15
間距：0.198"
電線 AWG：14 - 28

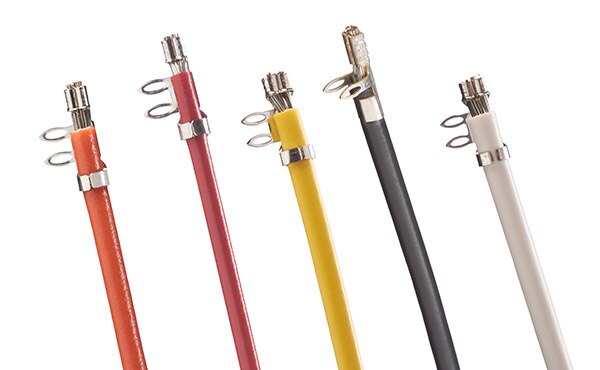

SolderRight 直接焊接端子

薄型 SolderRight 直接焊接端子能以低應用成本採用直角方向連接至 PCB，因此非常適合有緊密限制的封裝使用。

電流：14.0 A
安裝方式：直接焊接
方向：直角
電線 AWG：14 - 28

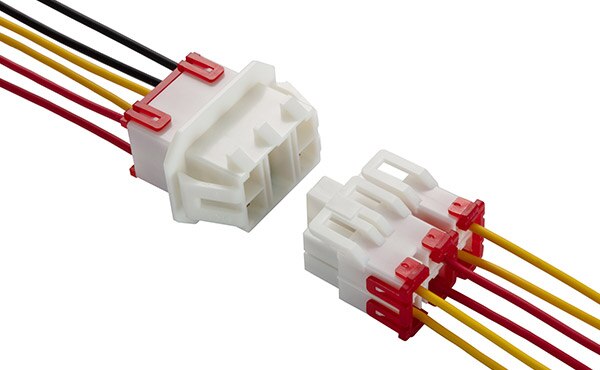

VersaBlade 電源連接器

在線對線應用中，操作人員有時會無法確保正確配接，這可能導致最終產品故障。VersaBlade 線對線連接器採用顏色編碼的外罩和具有凹坑的端子，有助於輕鬆識別配接方向，TPA 可確保端子完全鎖定在正確的位置。

電流：15.0 A
電路 1 - 9
間距：7.3 mm
電線 AWG：14 - 24

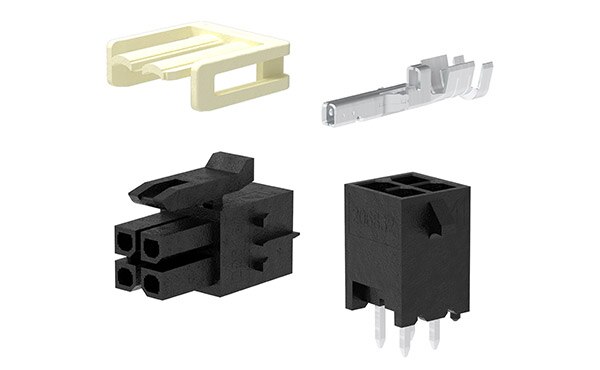

Micro-Fit+ 連接器系統

Micro-Fit+ 連接器是一款線對板系統，可提供 3.00 mm 間距、12.5 A 的更高額定電流、卓越的設計選項，實現靈活又高效的組裝。

電流：13.0 A
電路 2 - 24
間距：3.00 mm
電線 AWG：16 - 24

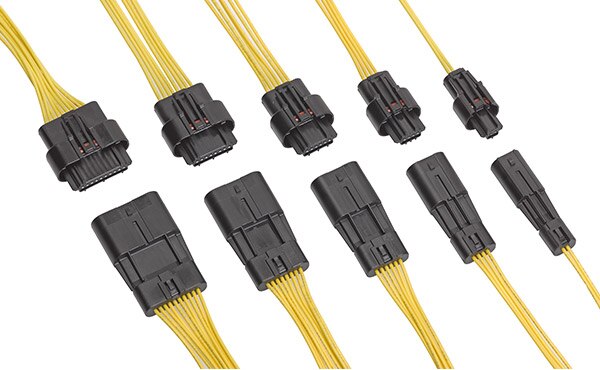

Squba 密封式線對線連接器

Squba 1.80 mm、3.60 mm 間距密封式線對線連接器系統的設計提供 IP67 密封等級，並承載高達 14.0 A 的電流，可在各種空間受限的應用中提供可靠的電源。

電流：6.0 A、14.0 A
電路：2 - 10、2 - 4
間距：1.80 mm、3.60 mm
電線 AWG：22-24 AWG

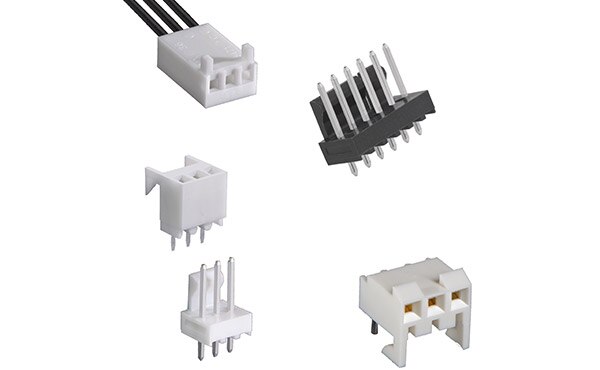

KK Plus 電源連接器

KK Plus 迴流製程相容 (RPC) 連接器系統可為每電路提供 13.0 A 和 600 V，支援無鉛焊接製程，是中低功率線對板、板對板應用的理想選擇。

電流：7.0A
電路：2 - 24
間距：3.96 mm
電線 AWG：18 - 36

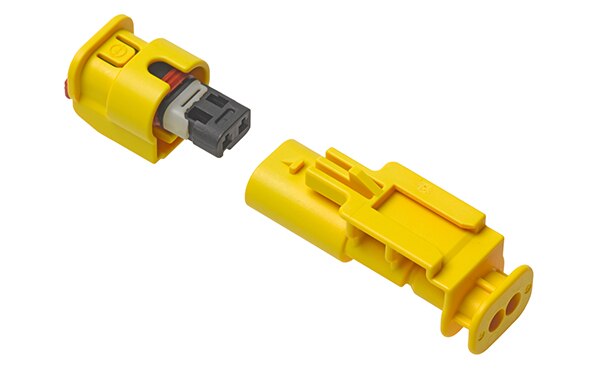

MXP120 密封式連接器系統

MXP120 密封式連接器系統以符合 USCAR 規範的小型封裝尺寸，提供高達 13.0A 的電源。比起較大的 1.50 mm 端子，使用 1.20 mm 端子能縮減連接器介面和連接器封裝尺寸，同時讓組件比 0.64 mm 端子系統具備更多的載流容量和耐用性。

類別：密封式連接器
間距：4.0mm
NEMA 等級：IPX8
電路：1x2、1x3、1x4、1x6

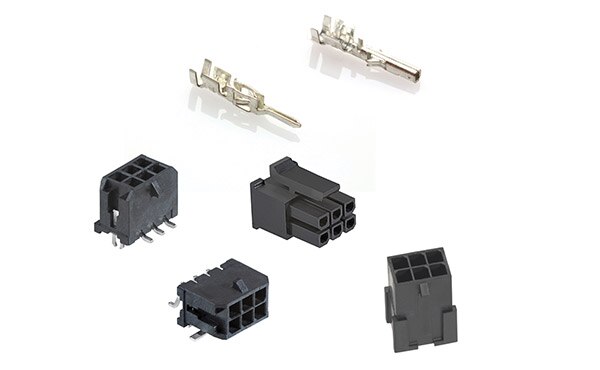

Micro-Fit 電源連接器

Micro-Fit 電源連接器具有多種電路尺寸和纜線長度，適用於電源及訊號應用，提供 2.5 mm 間距、8.5 A 最大額定電流、多種設計選項，例如端子定位保證、盲插、壓合引腳等特點。

電流：7.0 A
電路：2 - 24
間距：2.5 mm
電線 AWG：20 - 30

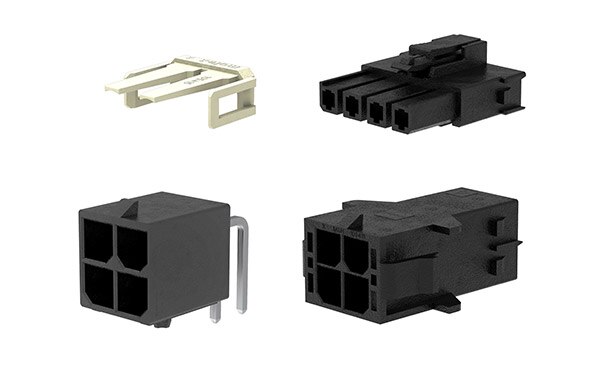

Mega-Fit 電源連接器

電源應用的客戶必須做出抉擇：裸端子排針座的連接器容易受損，大型、全隔離式排針座則會佔用太多空間。小型 Mega-Fit 雙排線對線、單排連接器為設計工程師提供採用小型封裝的完全保護排針座端子。

電流：30.0 A
電路：雙排：2 - 12
間距：5.70mm
電線 AWG：12 - 16

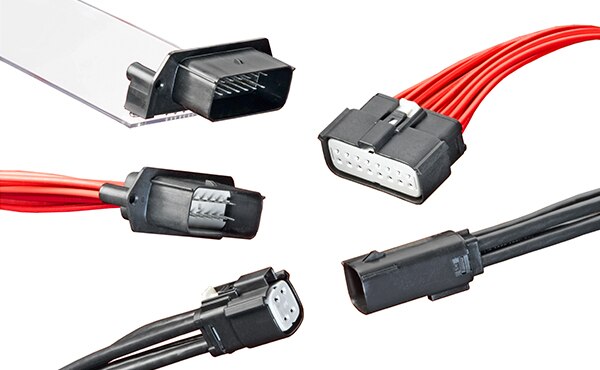

MX150L 工業密封式連接器系統

預組裝的可浸水式 MX150L 工業密封連接器系統是專為商用車輛、航海和其他嚴峻環境而設計，超越 IEC IP67 要求，同時具有經濟優勢。

類別：線對線連接器
電流：33.0 A
電路：2 - 16
間距：5.84 mm

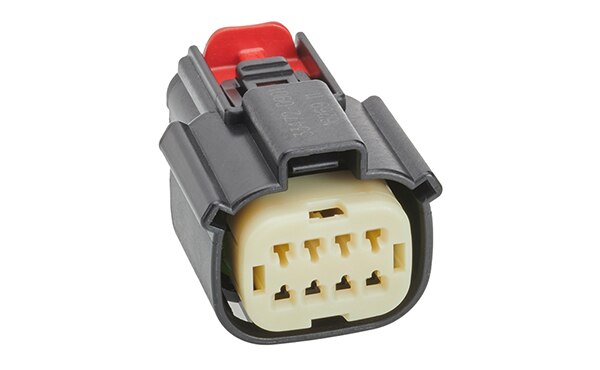

MX150 密封式連接器系統

經過現場實證的 MX150 密封式連接器系統提供 USCAR 介面、出色的工作溫度、高達 22.0A 的額定電流，可支援緊湊型汽車和商用車輛應用。

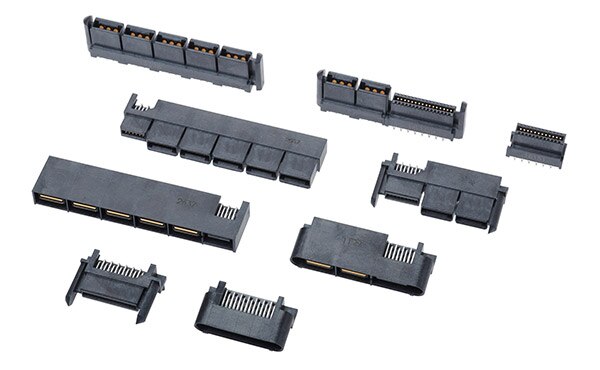

EXTreme LPHPower 連接器

EXTreme LPHPower 連接器是一款混合式高電流電源、訊號連接器系統，可在傳統連接器無法使用的地方繼續工作。採用與 PC 板平行的電源插片設計，其極薄的高度僅為 7.50 mm，提供更大的系統氣流，同時與具有相同額定電流的傳統連接器相比，佔用的空間減少 53%。

電流：每電源觸點 30.0 A；每訊號觸點 1.0 A
電路：電源：2 - 14；訊號：12 - 40
間距：12.00 mm
連接器高度：7.50 mm

Stac64 單孔、多孔和混合式排針座系統

此可堆疊式連接系統提供單孔與多孔 PCB 解決方案，提供多種電路尺寸，而且完全無需客製化加工，因此能大幅加快產品上市時間；連接器母座採用業界中唯一的壓力啟動式設計。

電流：6.1 A - 30.0 A
電路：雙排：8 - 80
間距：2.54 mm - 5.25 mm
電線 AWG：14 - 22

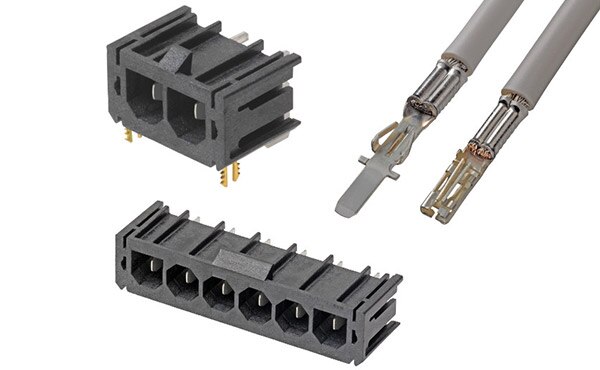

Super Sabre 電源連接器

Super Sabre 電源連接器提供每插片 34.0 A，並可耐受高達 +125°C 的工作溫度，採用經過實證的技術，能達到長期效能和可靠性，適合幾乎每個產業。

電流：每插片 34.0
電路：2 - 8
間距：7.5 mm
電線 AWG：10 - 1

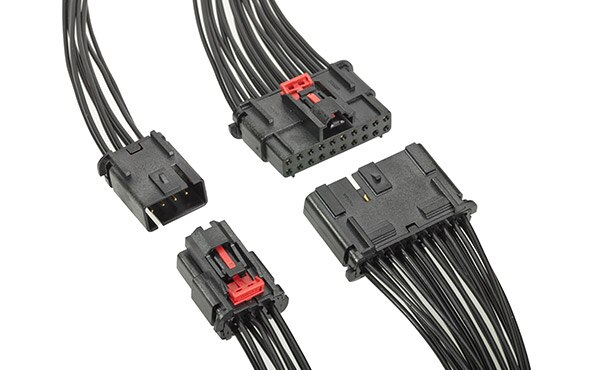

MultiCat 電源連接器

具有精密加工觸點的緊湊型 MultiCat 中高功率連接器可以快速配接，並可透過連接器定位保證 (CPA) 確保達到優異的耐用性和正確連接，因此可在多種產業類別中提供有效連接。

高功率：電流：每觸點 14.0 A - 40.0 A；電路：單排：3 和 4
中功率：電流：每觸點 6.5A；電路：8 和 20
間距：10.00 mm
電線 AWG：8 - 16

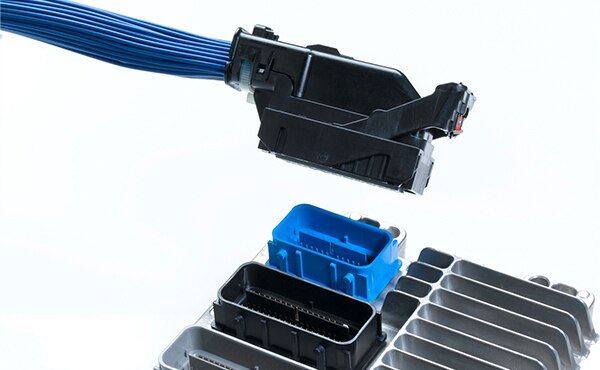

MX123 密封式連接系統

MX123 密封式連接系統具有耐用的全密封式介面，並採用業界最小尺寸的封裝，專為需在高振動引擎蓋環境內達到可靠連接的運輸傳動系統應用而設計。

類別：密封式連接器
電路：49 - 80
電流：11.0A、25.0A
電線 AWG：18 - 22

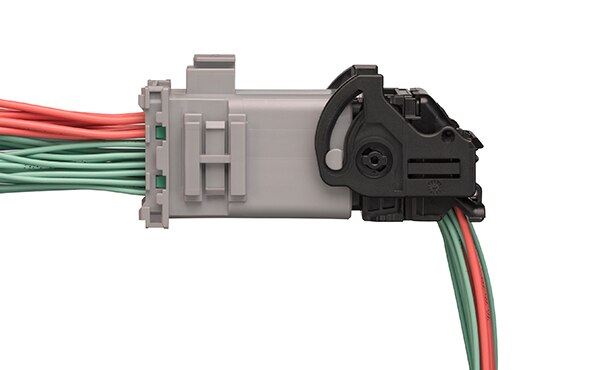

CMC 與 CMX 密封混合式模組化連接器

CMC 和 CMX 連接器設計用於高導電性應用和嚴峻環境。這些連接系統適合傳動系統應用，包括需要高達 21.0 A 電流的引擎控制單元 (ECU)、車廂應用、齒輪箱、電子式駐煞車系統和懸吊系統。

類別：密封式連接器
電路：母端：22 - 65；公端：32 - 154
電流：2.5 - 21.0A
電線 AWG：0.35mm² 至 5.00mm² - ISO；14 - 24 - AWG

UltraWize 線對板大電流型連接器和纜線組件

利用經過驗證的 COEUR 插槽技術，採用錐形插座以確保較大的導電表面積，Molex 的 UltraWize 連接器專為資料中心應用而設計。纜線側出口配置佔用最小的空間，進一步提高了效率和設計靈活度。

HyperQube 6.00 mm 高電壓、高電流互連系統

HyperQube 連接器採用經過實證的 COEUR 插槽技術設計，可確保安裝過程更簡單、更安全，透過增強的產品功能，協助製造商解決效率和誤接等問題。這些連接器透過防誤觸功能，解決了工程師在電氣安全方面的擔憂，適用於資料中心伺服器和交換器、家用儲能系統或工業自動化等要求高的環境，確保安全可靠的電力傳輸。

PowerWize 高電流線對板／線對匯流排條連接器

Molex 的 PowerWize 高電流線對板／線對匯流排條連接器提供 6 mm 和 8 mm 兩種尺寸，可提供高達 190 A 的電流。排針座可以安裝在印刷電路板或匯流排條上。6 mm 連接器提供側面鎖定，8 mm 連接器提供頂部鎖定，以便在系統整合期間為操作人員提供觸覺和聽覺回饋，有助於確保安全配接。

PowerWize 盲插介面 (BMI)

Molex 的 PowerWize BMI 高電流面板對板／匯流排條互連元件可提供使用 3.40 mm (75.0 A)、6.00 mm (110.0 A)、8.00 mm (175.0 A) COEUR 插槽的壓接接觸件，透過可連接到印刷電路板或匯流排條的直角排針座傳輸高電流。

SW1 高電流線對板和匯流排條互連元件

在儲能系統內的功耗密集型應用中，電源效率對於成本和安全管理至關重要。SW1 插座採用 Molex 經過實證的 COEUR 插槽，可透過多個接觸束在配接介面處形成較大的接觸面，從而實現低接觸電阻和壓降，將熱生成降至最低。

PowerPlane 匯流排條電源連接器

Molex 的 PowerPlane 匯流排條電源連接器具有高電流效能及多種配置，並且提供多種選項，因此非常適合眾多配電應用。高導電性銅合金提供卓越的電氣效能。

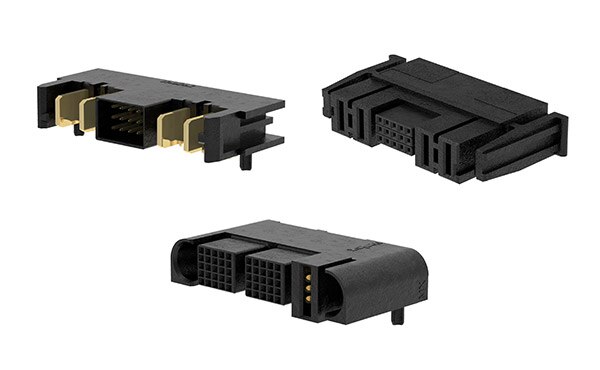

EXTreme Ten60Power 高電流電源連接器

EXTreme Ten60Power 混合式電源和訊號解決方案是專為板對板、線對板、面板對板應用而設計，提供每線性英吋高達 260.0 A 的電流、快速反應時間，以及容易配置的模組。

電流密度：每線性英寸 260.0 A
高度：10.00 mm
配置：模組化組裝

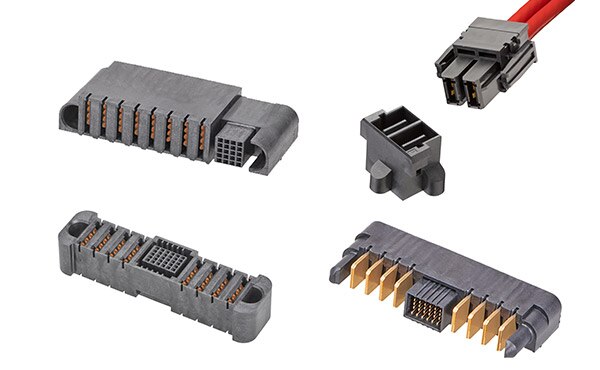

EXTreme Guardian HD 電源連接器

EXTreme Guardian HD 電源連接器提供可設定的混合式電源／訊號解決方案，在薄型封裝中提供高電流密度，實現完全的設計靈活性。

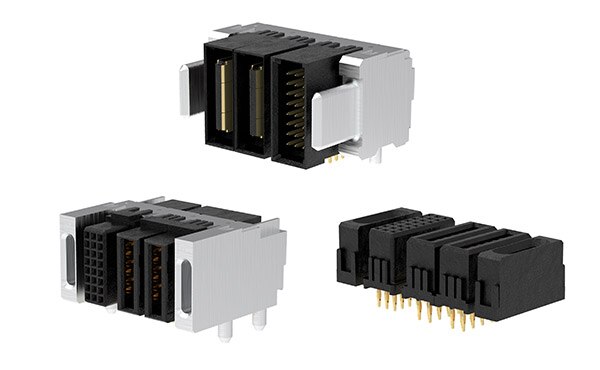

EXTreme PowerMass 高電流連接器

Molex 的 EXTreme PowerMass 連接器專門在充滿挑戰且散熱受限的空間中，支援需要極高電流傳輸的電源供應器和系統。

電路：1 - 64
間距：1.60 - 7.50 mm
電流密度：每英寸 380.0 A；每公分 150.0 A

Sentrality 高電流互連系統

Sentrality 高電流互連系統透過三種直徑尺寸 (8.00 mm、6.00 mm、3.40 mm) 提供高達 200.0 A 的電流，並備有各種配置、連接 PCB、匯流排條和纜線。

電路：單一
觸點直徑：3.40 mm、6.00 mm、8.00 mm
電流：30.0 - 200.0 A

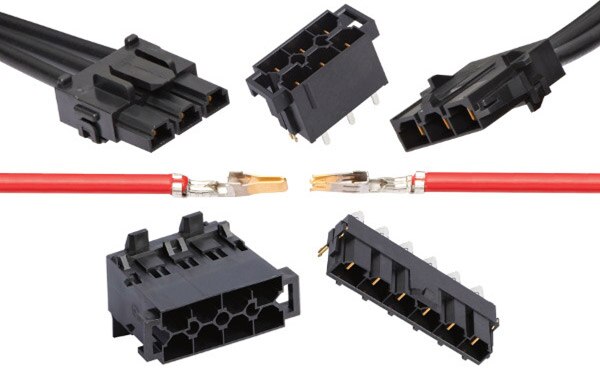

Mini-Fit Sr. 電源連接器

Mini-Fit Sr. 電源連接器結構緊湊，支援高達 50.0 A 的額定電流，具有出色的電氣可靠性。

電流：50.0 A
電路：單排：2 - 14
間距：10.00 mm
電線 AWG：8 - 16

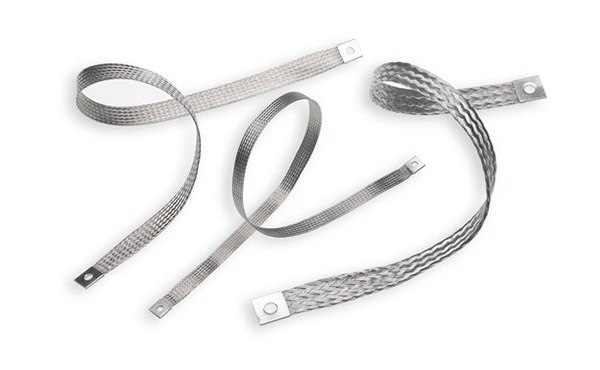

接地跳接線解決方案

經 UL 認證的現成接地跳線可實現對高功率應用的安全管理，客製化版本提供可變的長度和端子。
