Molex 的 Mini-Fit 連接器

業界最通用的電源連接器

高電流、高密度電源連接器可實現完整的設計彈性。Molex 的 Mini-Fit 系列是多功能連接器系統，在 2 至 24 個電路中的載流能力高達 13 A。Mini-Fit 系列擁有廣泛的產品組合，適用於工業設備、醫療裝置等各種應用。

Mini-Fit 系列的核心屬性包括：-40 至 +105°C 的工作溫度、完全隔離的端子、確閉鎖緊外罩鎖、低接合力、極化外罩和插座。Mini-Fit 產品已獲得 UL 認證和 CSA 核准。所有元件均無鉛且符合 RoHS 指令。

  • 精選產品
  • 其他資源

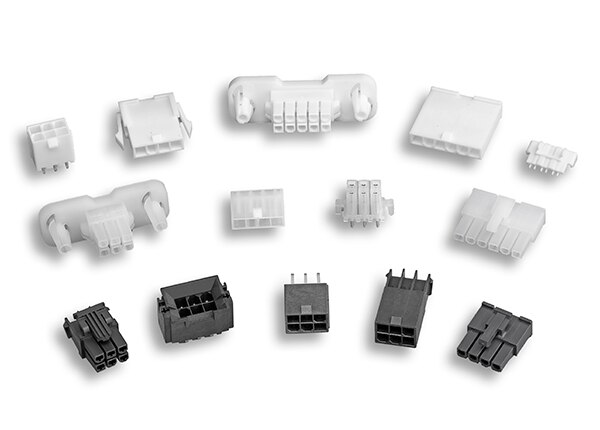

Mini-Fit 連接器

  • 具有自動對準介面，可以更輕鬆地在難以觸及的區域配接連接器
  • 極化配接幾何可確保排針座和插座不會誤接
  • 確閉鎖緊外罩可確保連接器完全配接並防止意外誤接
  • 線對線、線對板、板對板配置的設計彈性

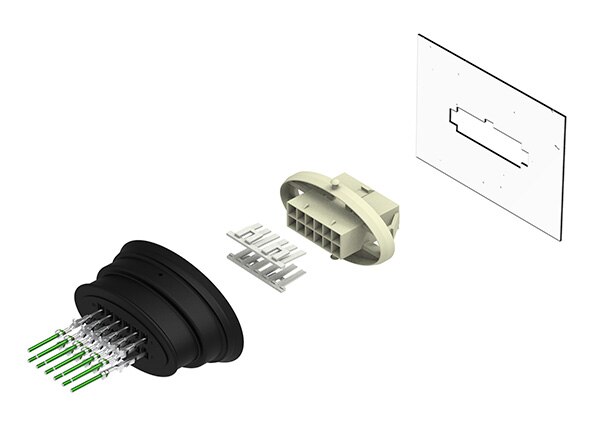

Mini-Fit Sigma 密封式電源連接器

  • 利用傳統的 Mini-Fit TPA2 端子和線規，同時提供防止水氣、泡沫、灰塵碎屑進入的保護
  • 密封蓋支撐
  • 透過面板安裝耳提供安全性和穩定性
  • 用於精準配接的鍵控和極化

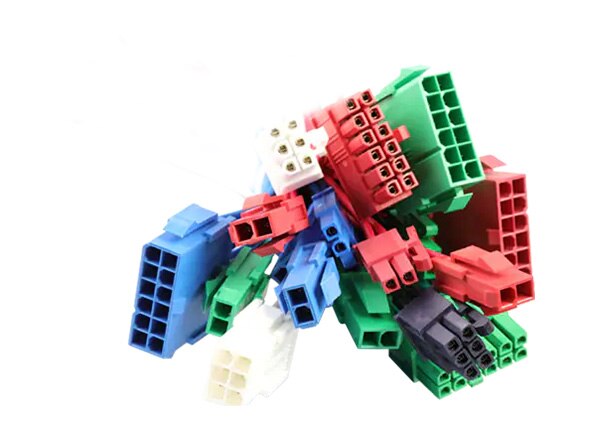

Mini-Fit Versa 彩色連接器

  • 五種顏色可供選擇，可快速辨識連接器且容易組裝
  • 面板安裝和直立排針座選項
  • 堅固的閂鎖設計
  • UL 94 V-0 熾熱線組合樹脂

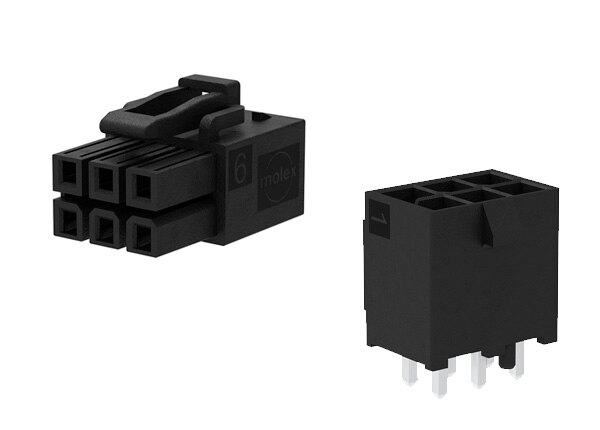

Mini-Fit Max 連接器

  • 可端對端堆疊，與其他中階電源連接器相比，每線性英寸和平方公釐可提供更多功率
  • 小型封裝，採用堅固的無柄端子設計
  • 鍵控和極化有助於防止誤接
  • 四個獨立的接觸點提供備援的一次側電流路徑，以實現長期效能和可靠性

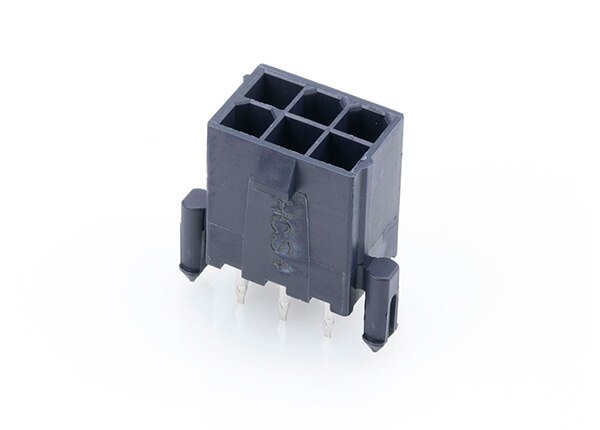

Mini-Fit HCS (高電流系統) 連接器

  • 每一電路的電流額定值高達 13 A
  • 可針對幾乎任何產業的高電流應用提升其電力傳輸
  • 端子採用專利的加長凹形設計，可實現長期可靠性
  • 壓接端子相容於現有的 Molex 壓接工具

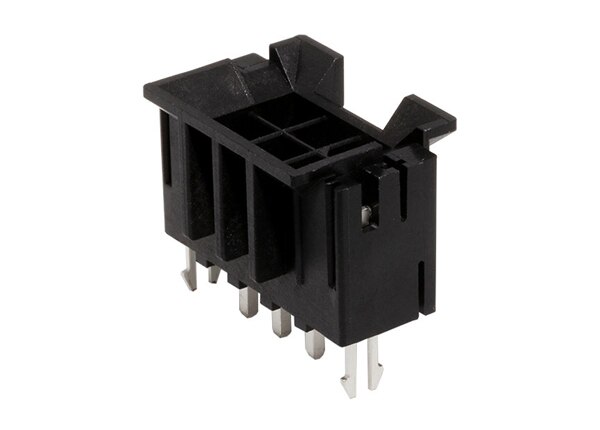

Mini-Fit 盲插介面 (BMI) 系統

  • 支援 13.0 A 電流，適用於高電流、高密度應用
  • 在配接表面之間提供高達 2.54 mm (.100") 的「浮動」，以實現輕鬆的盲插連接
  • 選項包括直立和直角配置、單排和雙排版本、4 至 24 電路尺寸
  • 線對線、線對板、板對板選項

Mini-Fit TPA2 電源連接器

  • 具有主鎖定功能的端子定位保證 (TPA)
  • 具有隔離式端子、確閉鎖緊裝置和低接合力的極化外罩
  • 安全可靠的解決方案，能確保正確配接並防止端子意外退出
  • 向下相容於 Mini-Fit Jr. 排針座

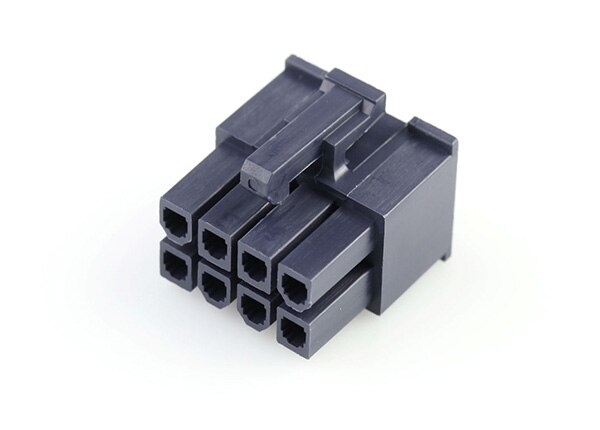

Mini-Fit Jr. 電源連接器

  • 專為高電流／高密度應用而設計
  • 每個電路的額定電流高達 9.0 A，接觸電阻為 10 mΩ
  • 全隔離式端子
  • 確閉鎖緊外罩鎖

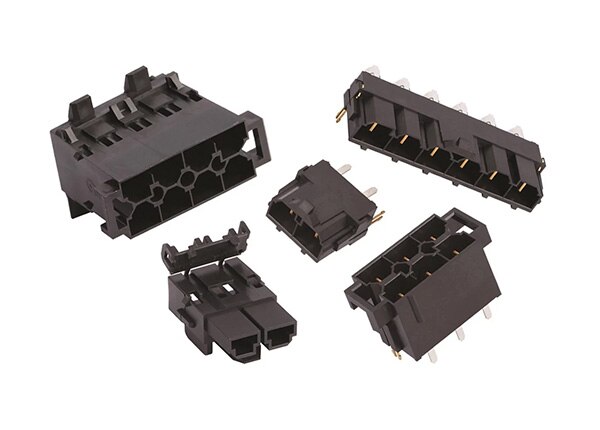

Mini-Fit Sr. 電源連接器

  • 小型 10.00 mm 高功率連接器系統有銀色或金色可供選擇，能夠處理高達 50.0 A 的電流
  • 極化外罩設計可防止誤接
  • 外罩上需要端子定位保證 (TPA) 固定器
  • 與鍍金系統相比，鍍銀觸點可大幅節省成本
