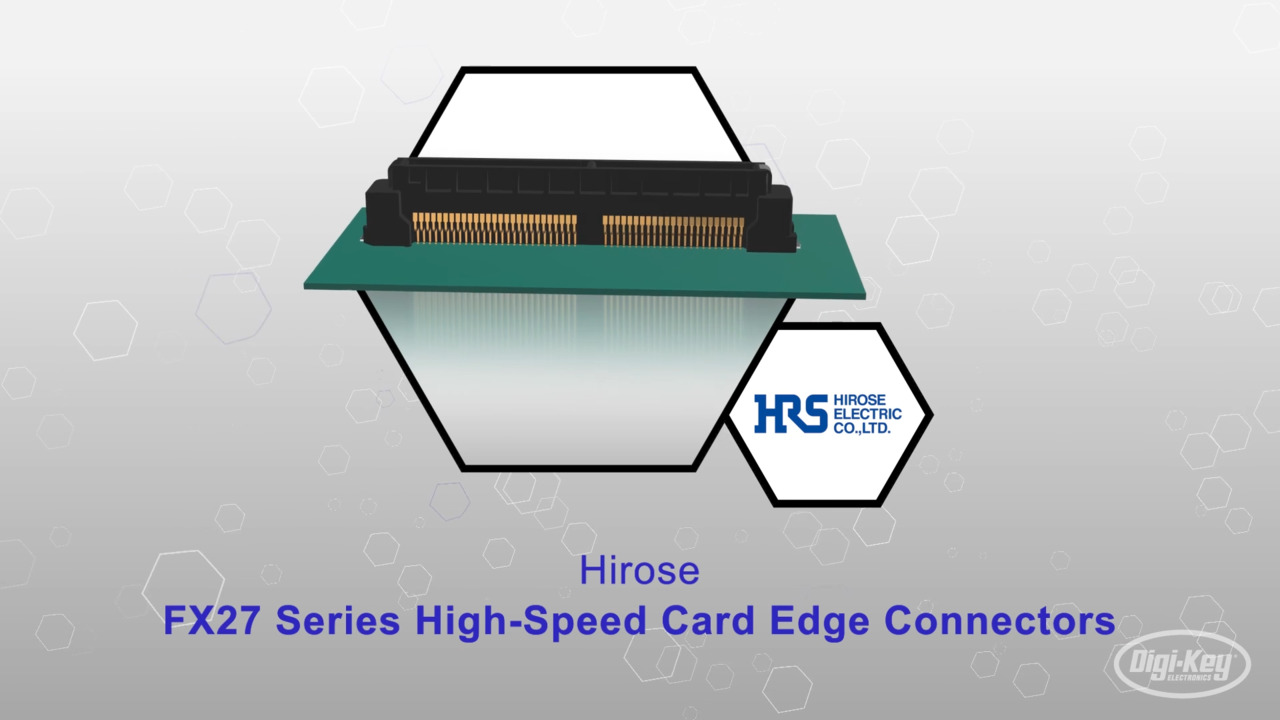

FX27 系列高速卡緣連接器

Hirose 的 FX27 系列 0.8 mm 間距板對板連接器只需改變印刷電路板 (PCB) 插入器的長度，即可靈活地堆疊高度，而無需使用不同高度的連接器。與以前的高速 FunctionMAX™ 系列連接器相比，FX27 連接器具有更大的 XY 軸浮動範圍。現在，這些連接器在 X 和 Y 方向上都支援 ±1.2 mm 的浮動範圍，可吸收因擰緊螺絲時未對準而產生的應力，以及高溫引起的 PCB 收縮。

FX27 系列高速卡緣連接器在 X 和 Y 方向上的自動對準範圍也很寬，為 ±0.7 mm。浮動觸點和自動對準設計可簡化組裝過程，節省時間和成本，尤其是在同一板上配接多個連接器的場合。一側的摩擦鎖可確保插入器板在解除配接時有固定在所需的連接器上。此系列支援 PCI Express® Gen 1 介面標準，提供高達 2.5 Gbps 的數據傳輸速度。作為堆疊式連接器使用時，可客製化其堆疊高度、佈線方式和元件安裝。也可提供具有靈活的高度調節能力的導體來傳輸電力。

板對板連接器的雙束觸點設計可提供自動清潔功能。第一束可去除接觸路徑中的灰塵，以確保第二束的超可靠接觸路徑。兩個插座上的觸點都封閉在外罩中，可提供防塵保護。此特點還能降低安裝過程中由於焊接廢料和焊劑引起的灰塵黏附風險。

FX27 系列可在 -55°C 至 +105°C 的環境中工作 (包括因電流流動而引起的溫度上升)，每引腳容量可提供 0.5 A 的電流。推薦的 PCB 配置是 60 腳位，用於安裝、插入和切出設計。除工業和汽車環境外，此系列亦設計用於廣泛的應用，包括基地台、伺服驅動器、伺服器、伺服馬達、收銀機、超音波診斷設備、PLC 等。
