Hirose Electric Co Ltd

C.FL 系列超小型同軸連接器

Hirose 的 C.FL 連接器支援高達 30 GHz 的數據傳輸率，並提供高訊號完整性與低插入損耗

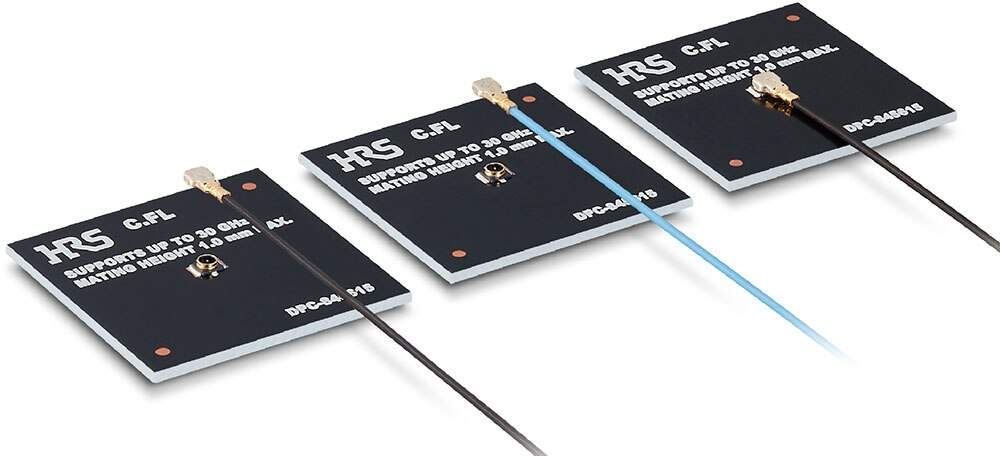

Hirose 的 C.FL 系列超小型同軸連接器圖片Hirose 的 C.FL 系列小型同軸連接器適用於新興的 5G 裝置市場。5G 應用需要能夠處理更高頻率的連接器，而 C.FL 系列同軸連接器可在超小覆蓋區中支援高達 30 GHz 的頻率。

C.FL 系列連接器的尺寸僅為 2 mm x 2 mm，配接高度為 0.92 mm，可滿足小型化和高效能的需求。C.FL 系列提供高訊號完整性和低插入損耗，具有高達 30 GHz 的低反射特性，並可提高長度準確度來減少訊號之間的相位差。

優點
  • 提供高訊號完整性與低插入損耗
  • 清晰的觸動定位感，確保正確的配接
  • 支援高達 30 GHz 的數據傳輸率
  • 節省空間的設計
規格
  • 僅 2 mm x 2 mm，配接高度為 0.92 mm
  • 提供兩種介面選項：2.4 mm 和 2.92 mm
  • 在 X、Y 方向上提供 ±0.15 mm 的寬廣自動對準範圍
  • 纜線組件長度為 100 mm，使用 ø0.64 mm 纜線
  • 低電壓駐波比 (VSWR) 為：
    • 1.4 VSWR 最大值：DC 至 15 GHz
    • 1.5 VSWR 最大值：15 GHz 至 20 GHz
    • 1.6 VSWR 最大值：20 GHz 至 30 GHz
應用
  • 消費性
  • IoT
  • 醫療
  • 其他可攜式 5G 電子產品

Coaxial Connectors (RF)

圖片製造商零件編號說明現有數量價格查看詳情
COAX ADAPT C.FL TO 2.92MMC.FLJ-HKPCOAX ADAPT C.FL TO 2.92MM13 - 即時供貨$727.87查看詳情
COAX ADAPT C.FL TO 2.4MMC.FLJ-H2.4PCOAX ADAPT C.FL TO 2.4MM0 - 即時供貨$847.24查看詳情
COAX ADAPT C.FL TO 2.92MMC.FLP-HKJCOAX ADAPT C.FL TO 2.92MM14 - 即時供貨$899.92查看詳情
COAX ADAPT C.FL TO 2.4MMC.FLP-H2.4JCOAX ADAPT C.FL TO 2.4MM20 - 即時供貨$994.34查看詳情
CONN C.FL RCPT STR 50 OHM SMDC.FL-R-SMT-1(90)CONN C.FL RCPT STR 50 OHM SMD6346 - 即時供貨$12.59查看詳情

Coaxial Cable Assemblies (RF)

圖片製造商零件編號說明現有數量價格查看詳情
COAX CBL C.FL TO C.FL 3.9"CFL-2LPP-044N2TSH-A-100DCOAX CBL C.FL TO C.FL 3.9"868 - 即時供貨$86.11查看詳情

Insertion/Extraction Tool

圖片製造商零件編號說明現有數量價格查看詳情
TOOL INS/EXT FOR C.FL PLUGX.FL(V)-LP-IN.OUTTOOL INS/EXT FOR C.FL PLUG2 - 即時供貨$1,584.99查看詳情

Coaxial Connector (RF) Adapters

圖片製造商零件編號說明現有數量價格查看詳情
COAX ADAPT C.FL TO 2.92MMC.FLJ-HKPCOAX ADAPT C.FL TO 2.92MM13 - 即時供貨$727.87查看詳情
COAX ADAPT C.FL TO 2.4MMC.FLJ-H2.4PCOAX ADAPT C.FL TO 2.4MM0 - 即時供貨$847.24查看詳情
COAX ADAPT C.FL TO 2.92MMC.FLP-HKJCOAX ADAPT C.FL TO 2.92MM14 - 即時供貨$899.92查看詳情
COAX ADAPT C.FL TO 2.4MMC.FLP-H2.4JCOAX ADAPT C.FL TO 2.4MM20 - 即時供貨$994.34查看詳情

Ultra-Miniature (UM) Connector Receptacle

圖片製造商零件編號說明現有數量價格查看詳情
CONN C.FL RCPT STR 50 OHM SMDC.FL-R-SMT-1(90)CONN C.FL RCPT STR 50 OHM SMD6346 - 即時供貨$12.59查看詳情
發佈日期： 2022-11-16
