穿戴式與小型開關

E-Switch 提供多種小型開關，非常適合用於穿戴式與手持裝置市場。對這些精巧的高科技應用而言，內部空間極為寶貴。

穿戴式與小型開關

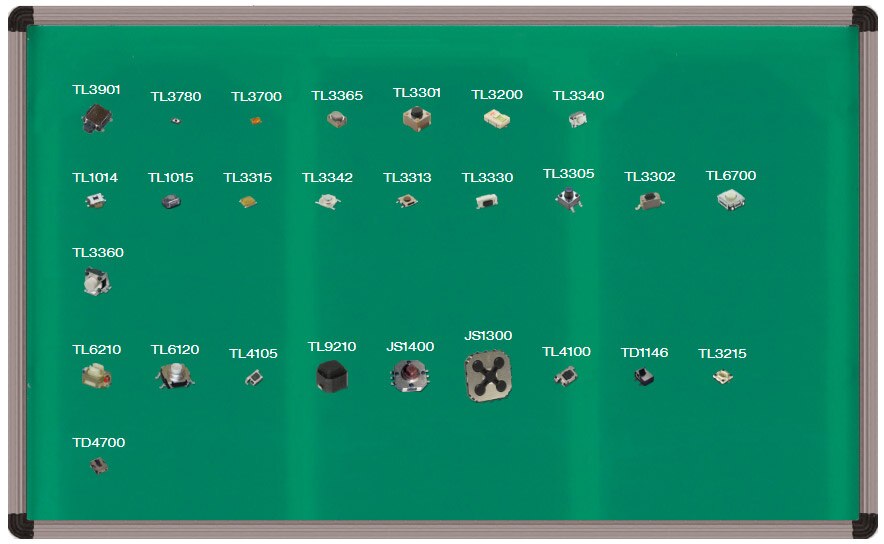

穿戴式與小型開關系列

	TL3901 系列直角 SMT 觸動開關 • 4.3 mm x 6.10 mm 觸動開關 • 180 ± 50 g 操作力 • 直角表面黏著設計 • 鍍銀觸點		TL3780 系列超小型觸動開關 • 超小型：2.0 mm x 3.0 mm • 表面黏著端子 • 極薄：0.60 mm • 多種操作力
	TL3700 超小型觸動開關 • 只有 3.0 mm x 2.6 mm x 0.6 mm • 高達 100,000 次循環的使用壽命 • 100 gf 及 160 gf 選項 • 表面黏著設計		TL3365 系列超小型 SMT 觸動開關 • 超小型尺寸：3.2 mm x 4.2 mm • 表面黏著 • 100,000 次電氣／機械壽命 • SPST、180 g 操作力
	TL3301 系列 SMT 觸動開關 • 6 mm x 6 mm 觸動開關 • 100 ± 50；160 ± 50；260 ± 50 g 操作力選項 • 表面黏著設計 • 鍍銀或鍍金觸點		TL3200 系列 SMT 觸動開關 • 6.8 mm x 4.5 mm 觸動開關 • 160 +75/-30 g 操作力 • 單一或雙重發光選項 • 表面黏著設計
	TL3340 系列 SMT 超小型觸動開關 • 4.25 mm x 3.3 mm 觸動開關 • 160 ± 50 g 操作力選項 • 直角表面黏著設計 • 鍍銀觸點		TL1014 系列小型直角 SMT 觸動開關 • 4.7 mm x 3.5 mm 觸動開關 • 160 或 220 g 操作力選項 • 直角表面黏著設計 • 鍍銀觸點
	TL1015 系列小型觸動開關 • 3 mm x 4 mm 觸動開關 • 160 ± 50 g 操作力 • 表面黏著設計 • 鍍銀觸點		TL3315 系列 SMT 薄型觸動開關 • 4.5 mm x 4.5 mm 觸動開關 • 超薄，高度為 0.55 mm • 100 ± 30；160 ± 50；250 ± 50 g 操作力選項 • 表面黏著設計
	TL3342 系列薄型 SMT 觸動開關 • 5.2 mm x 5.2 mm 觸動開關 • 超薄，高度為 1.54 mm • 160 ± 50；250 ± 50 g 操作力選項 • 表面黏著設計		TL3313 系列小覆蓋區超小型觸動開關 • 4.8 mm x 4.8 mm 觸動開關 • 100 ± 50；160 ± 50；250 ± 50 g 操作力選項 • 表面黏著設計 • 鍍銀觸點
	TL3330 系列 SMT 直角型觸動開關 • 6.9 mm x 3.3 mm 觸動開關 • 100 ± 40；200 ± 50 g 操作力選項 • 直角表面黏著設計 • 鍍銀觸點		TL3305 系列超小型 SMT 觸動開關 • 超小型 4.5 x 4.5 mm • 多種致動器選項 • 表面黏著 • 多種操作力選項
	TL3302 系列 3.5 mm x 6 mm SMT 觸動開關 • 3.5 mm x 6 mm 觸動開關 • 130 ± 50；180 ± 50；260 ± 50 g 操作力選項 • 表面黏著設計 • 鍍銀觸點		TL6700 系列 SMT 密封式觸動開關 • 6.9 mm x 6.2 mm 觸動開關 • 160 ± 50；260 ± 50 g 操作力選項 • 表面黏著設計 • 經密封處理
	TL3360 系列直角 SMT 觸動開關 • 直角表面黏著 • 185 或 260 g 操作力 • 多種致動選項 • SPST		TL6210 系列 SMT 密封式小型觸動開關 • 表面黏著端子 • IP67 防護等級 • 多種 LED 顏色選項 • 封裝尺寸小
	TL6120 系列 SMT 密封處理觸動開關 • 經密封處理的觸動開關 • 130、160、300 以及 500 gf 選項 • 表面黏著設計 • 使用壽命長，高達 100 萬次循環		TL4105 系列直角超小型觸動開關 • 200,000 次循環使用壽命 • 160 g 操作力選項 • 獨特的 PCB 邊緣安裝設計
	TL9210 系列 SMT 長行程觸動開關 • 表面黏著端子 • 多種操作力選項 • 長行程以及寧靜觸感 • 低接觸電阻		JS1400 系列五位置導航開關 • 五位置導航開關 • 7.4 mm x 7.7 mm • 三種不同的致動器高度選項 • 表面黏著設計
	JS1300 系列五位置導航開關 • 五位置導航開關 • 9.8 mm x 9.8 mm 基座 • 高度僅為 1.55 mm • 表面黏著設計		TL4100 系列直角觸動開關 • 1,000,000 次循環使用壽命 • 120 及 240 g 操作力選項 • 獨特的 PCB 邊緣安裝設計
	TD1146 系列 SMT 超小型偵測器開關 • 表面黏著偵測器開關 • 超小型 4.8 mm x 3.5 mm • 超薄型		TL3215 系列小型發光 SMT 觸動開關 • SMT、薄型、超小型：4.90 mm x 4.90 mm •50 mA 12 V_DC 額定值 • 多種 LED 顏色 • 使用壽命長：100 萬次循環

TL3901 系列直角 SMT 觸動開關

TL3901 系列觸動開關具有一些獨特特點，例如直角 SMT、PC 板邊緣安裝、超小型封裝尺寸，以及捲帶式包裝（每捲 2,000 件）。這款小型觸動開關提供 180 g 操作力、鷗翼型端子以及鍍銀觸點。此外，還提供安裝凸台。

規格

電氣額定值：50 mA（在 12 V_{DC 下）}
使用壽命：50,000 次循環
接觸電阻：最大 500 mΩ
絕緣電阻：500 V_{DC 時最小為 100 MΩ}
介電強度：250 V_AC 可耐受 1 分鐘
工作溫度：-25°C 至 70°C
存放溫度：-30°C 至 80°C
操作力：180 +80/-40 gf
行程：0.3 mm ± 0.15 mm
觸點排列：SPST、常開

TL3780 系列超小型觸動開關

E-Switch 的 TL3780 系列觸動開關採用表面黏著技術，而且尺寸超小。此系列尺寸為 2 mm x 3 mm，且厚度超薄，僅 0.6 mm。提供兩種操作力選項：240 gf 與 330 gf。此款開關的使用壽命為 300,000 到 500,000 次致動，具體視操作力而定。開關的額定值為 20 mA（在 15 V_DC 下）。

規格

電氣額定值：20 mA（在 15 V_{DC 下）}
電氣壽命：
- 500,000 次循環 (240 gf)
- 300,000 次循環 (330 gf)
接觸電阻：最大初始值為 500 mΩ
絕緣電阻：100 V_{DC 時為 50 MΩ}
介電強度：250 V_AC 可耐受 1 分鐘
工作溫度：-40°C 至 85°C
存放溫度：-40°C 至 85°C
操作力：240、330 gf
行程：0.13 mm
觸點排列：SPST

TL3700 超小型觸動開關

E-Switch 推出本公司前所未有的最小觸動開關：TL3700 系列。這些超小型觸動開關的尺寸僅 3.0 mm x 2.6 mm x 0.65 mm。此系列是 E-Switches 產品線中最小型的觸動開關，具有 100,000 次循環的使用壽命，以及兩種作用力選項。

規格

電氣額定值：20 mA（在 15 V_{DC 下）}
使用壽命：高達 100,000 次循環
接觸電阻：最大 500 mΩ
絕緣電阻：500 V_{DC 時最小為 100 MΩ}
介電強度：250 V _AC 可耐受 1 分鐘
工作溫度：-40°C 至 85°C
操作力：100 gf 及 160 gf
行程：0.15 mm
觸點排列：SPST 關-（開）

TL3365 系列超小型 SMT 觸動開關

此元件僅 4.2 mm x 3.2 mm，操作力為 180 g。使用壽命達到 100,000 次致動，額定值為 50 mA（在 12 V_DC 下）。此元件具有小型覆蓋區和 SMT 設計，可用於眾多小型應用，包括穿戴式科技、醫療裝置、影音，以及其他重視空間的產品。

規格

電氣額定值：50 mA（在 12 V_{DC 下）}
電氣壽命：100,000 次循環
機械壽命：100,000 次循環
接觸電阻：最大 100 mΩ （初始值）
絕緣電阻：100 V_{DC 時為 100 MΩ}
介電強度：250 _AC 可耐受 1 分鐘
工作溫度：-20°C 至 70°C
存放溫度：-30°C 至 80°C
操作力：180 gf
行程：0.2 mm
觸點排列：SPST

TL3301 系列 SMT 觸動開關

TL3301 系列是尺寸為 6 mm x 6 mm 的 SMT 觸動開關。每個型號都專為 SMT 應用所設計，具有不同的特點，包括薄型設計至多種致動器尺寸與操作力。應用領域包括電信、消費性電子產品、影音、醫療裝置、測試／儀器，以及電腦／週邊裝置。

規格

觸點額定值：50 mA、12 V_DC
機械壽命：≥ 100,000 次循環
接觸電阻：最大 100 mΩ
絕緣電阻：最小 100 MΩ
介電強度：250 _AC
致動力：100 ± 50 gf；160 ± 50 gf；260 ± 50 gf

TL3200 系列 SMT 觸動開關

TL3200 觸動開關採用雙 LED 的 SMT 設計。您可以選擇單色或雙色的 LED。其超小型設計的尺寸僅 4.5 mm x 6.8 mm x 2 mm。

規格

觸點額定值：50 mA、12 V_DC
使用壽命：30,000 次循環
接觸電阻：500 mΩ
絕緣電阻：最小 100 MΩ
介電強度：250 V_AC
致動力：160 gf +75/-30 gf
工作溫度：-25°C 至 85°C
行程：0.25 mm +0.2/-0.1 mm

TL3340 系列 SMT 超小型觸動開關

TL3340 系列表面黏著超小型觸動開關採用可靠的圓頂技術，能提供明確的觸覺回饋。

規格

電氣壽命：100,000 次循環
機械壽命：100,000 次循環
接觸電阻：500 mΩ（最大初始值）
絕緣電阻：100 MΩ（100 V 時為最小值）
介電強度：500 V_AC
工作溫度：-35°C 至 85°C
存放溫度：-35°C 至 85°C
行程：0.20 ± 0.10 mm
觸點額定值：50 mA（在 12 V_{DC 下）}

TL1014 系列超小型直角 SMT 觸動開關

TL1014 超小型觸動開關採用側面安裝致動。這是一款直角 SMT 安裝的觸動開關，具有捲帶式包裝，可輕易插入設計中。具有鷗翼型端子。此款觸動開關提供有無凸台（定位銷）款式可選。

規格

使用壽命：160 gf：200,000 次循環；220 gf：100,000 次循環
接觸電阻：最大 100 mΩ
絕緣電阻：500 V 時最小為 100 MΩ
介電強度：250 V_AC
工作溫度：-40°C 至 85°C
行程：160 gf：0.25 mm；220 gf：0.30 mm
觸點額定值：12 V_DC、50 mA

TL1015 系列小型觸動開關

TL1015 系列超小型觸動開關為頂端致動，適用於小型表面黏著應用。開關提供有無凸台（定位銷）與款式供選擇。

規格

使用壽命：200,000 次循環
接觸電阻：最大 100 mΩ （初始值）
絕緣電阻：500 V_{DC 時最小為 100 MΩ}
介電強度：100 V_AC
工作溫度：20°C 至 70°C
行程：0.2 ± 0.1 mm
觸點額定值：50 mA、12 V_DC

TL3315 系列薄型 SMT 觸動開關

TL3315 系列觸動開關極薄 (0.55 mm)，並且採用表面黏著，是一款完美適用於有限空間應用的觸動開關。

規格

電氣壽命：
- 1,000,000 次循環 (100 gf)
- 500,000 次循環 (160 gf)
- 200,000 次循環 (250 gf)
接觸電阻：最大初始值為 200 mΩ
絕緣電阻：100 V_{DC 時最小為 50 MΩ}
介電強度：250 V_AC
工作溫度：-20°C 至 70°C
存放溫度：-25°C 至 80°C
操作力：100 gf ± 30 gf；160 gf ± 50 gf；250 gf ± 50 gf
行程：0.20 mm
觸點額定值：50 mA
