MagJack 整合式連接器模組

產品重點 > MagJack 整合式連接器模組

            MagJack 整合式連接器模組

                    Bel Fuse 的 ICM 產品系列涵蓋目前市面上的各種乙太網路應用

Bel Fuse 的 MagJack 整合式連接器模組影像 Bel Fuse 的 MagJack® 整合式連接器模組 (ICM) 產品系列是 Bel Fuse 和 Stewart 的優質系列產品，適合 10/100 BaseT 至 10 GBaseT 甚至是 PoE(plus) 的乙太網路應用。 ICM 產品系列涵蓋目前市面上的各種乙太網路應用。 ICM 產品系列包含單連接埠、SMT、垂直安裝、USB 複合式、單列諧波樣式和雙堆疊、高密度 RJ45 連接器，多種款式皆可傳輸高達 60 W 功率進行 PoE 應用。所有連接器皆通過 UL 列名，並由 Bel Fuse 製造。

Bel Fuse 與 Stewart 的 ICM 是目前市面上最可靠、具備一致效能的零件。 Bel 品牌 ICM 具備最豐富的電路和覆蓋區產品，適合任何應用。每個連接器在生產中 100% 通過測試，並且採用本公司的專利繞線技術，因此即使在最嚴峻的環境中，依然可確保高可靠性。

特點
ICM 的設計適用於 10/100 BT、1 GBT、10 GBT，以及 PoE (Plus) 連接埠的配置介於 1 x 1 至 2 x 8（16 個連接埠）部分連接埠配置提供垂直安裝、薄型以及壓縮中平面安裝選項完整系列的整合式 USB-A 2.0 連接器選項	可選配 LED、EMI 接片保護，以及 EMI 墊片選項板安裝選項：通孔式、SMT、引腳與錫膏以及有限壓合配置提供多重覆蓋區與引腳配置選項

規格
塑膠材料：通過 UL 94V-0 等級觸點材料：銅合金觸點電鍍：50 µin 局部硬金電鍍或指定	機械尺寸符合 IEC 61076-3-110 電氣效能依據 IEC 60603-7-71 與 IEEE802.3 工作溫度：0°C 至 70°C 或指定

MagJack

製造商零件編號	說明	排數	應用	現有數量
08B0-1XX1-36-F	INTERCONNECT INTERFACE	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-46006-F	INTERCONNECT INTERFACE	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-16004-F	INTERCONNECT INTERFACE	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
0820-1X1T-00-F	CONN JACK 1PORT 1000 BASE-T PCB	1	1	10 - 即時供貨 237 - Marketplace	查看詳情
0826-1X1T-JKB-F	CONN JACK 1PORT PCB	1	5G Base-T、AutoMDIX	400 - 即時供貨	查看詳情
0895-2B2J-JVC	CONN JACK 4PORT PCB	2	5G Base-T、AutoMDIX	224 - 即時供貨	查看詳情
0833-2X6R-54-F	CONN JACK 12PORT PCB	2	10/100/1000 Base-T、AutoMDIX	0 - 即時供貨	查看詳情

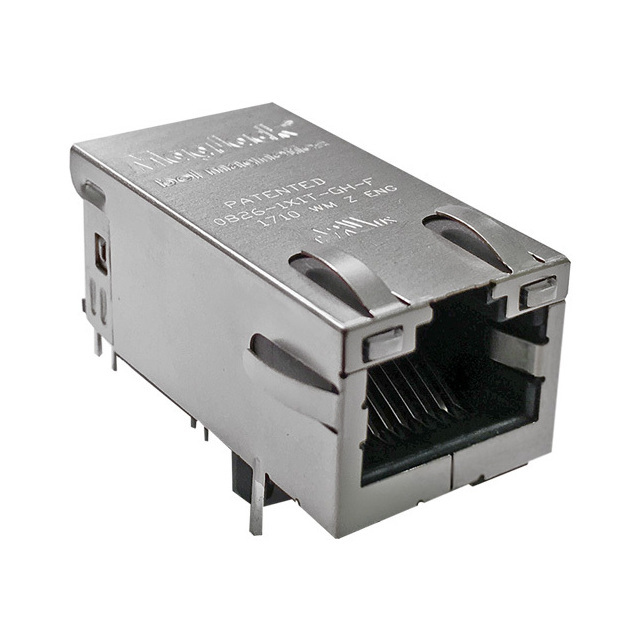

SI-80081-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-80024-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-80055-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-80008-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-80025-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-80053-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
0817-1G1T-21-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
0817-1A1T-11-F	CONN JACK 1PORT PCB	1	10/100 Base-T	0 - 即時供貨	查看詳情
0817-1AX1-11-F	CONN JACK 1PORT PCB	1	10/100 Base-T	0 - 即時供貨	查看詳情
08B1-1X1T-03-F	CONN JACK 1PORT PCB	1	10/100 Base-T	0 - 即時供貨	查看詳情
08B1-1XX1-03-F	CONN JACK 1PORT PCB	1	10/100 Base-T	0 - 即時供貨	查看詳情
08B0-1D1T-03-F	CONN JACK 1PORT PCB	1	10/100 Base-T	0 - 即時供貨	查看詳情
V891-1XX1-A1	CONN JACK 1PORT PCB	1	10/100/1000 Base-T、AutoMDIX	0 - 即時供貨	查看詳情

查看更多項目

MagJack ST SI-40000

製造商零件編號	說明	排數	應用	現有數量
SI-40141	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-40131	CONN JACK 2PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-40144	CONN JACK 4PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-40143	CONN JACK 4PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-46017-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情

MagJack ST SI-50000

製造商零件編號	說明	排數	應用	現有數量
SI-50102	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-50163-F	CONN JACK 1PORT PCB	1	10/100 Base-T	0 - 即時供貨	查看詳情
SI-50076-F	CONN JACK 1PORT PCB	1	10/100/1000 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-50109-F	CONN JACK 1PORT PCB	1	10/100/1000 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-50124-F	CONN JACK 1PORT PCB	1	10/100/1000 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-50139-F	CONN JACK 1PORT PCB	1	10/100 Base-T	0 - 即時供貨	查看詳情
SI-50141-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-50156-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-50161-F	CONN JACK 1PORT PCB	1	10/100 Base-T	0 - 即時供貨	查看詳情
SI-50184-F	CONN JACK 1PORT PCB	1	10/100/1000 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-50199-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-50211-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-50224-F	CONN JACK 1PORT PCB	1	10/100/1000 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-51015-F	CONN JACK 1PORT PCB	1	10/100/1000 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-52005-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-52006-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-55003-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-51030-F	CONN JACK 1PORT PCB	1	10/100/1000 Base-T、AutoMDIX	0 - 即時供貨	查看詳情

MagJack ST SI-60000

製造商零件編號	說明	排數	應用	現有數量
SI-60082-F	CONN JACK 2PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-60124-F	CONN JACK 1PORT PCB	1	10 Base-T	0 - 即時供貨	查看詳情
SI-60006-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-60029-F	CONN JACK 1PORT PCB	1	10/100 Base-T	0 - 即時供貨	查看詳情
SI-60065-F	CONN JACK 4PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-60066-F	CONN JACK 4PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-60073-F	CONN JACK 1PORT PCB	1	10/100 Base-T	0 - 即時供貨	查看詳情
SI-60080-F	CONN JACK 1PORT PCB	1	10/100 Base-T	0 - 即時供貨	查看詳情
SI-60081-F	CONN JACK 6PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-60085-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-60088-F	CONN JACK 8PORT PCB	1	10/100/1000 Base-T	0 - 即時供貨	查看詳情
SI-60090-F	CONN JACK 8PORT PCB	1	-	0 - 即時供貨	查看詳情
SI-60091-F	CONN JACK 6PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-60092-F	CONN JACK 2PORT PCB	1	10/100/1000 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-60093-F	CONN JACK 1PORT PCB	1	-	0 - 即時供貨	查看詳情
SI-60095-F	CONN JACK 4PORT PCB	1	10/100/1000 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-60096-F	CONN JACK 4PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-60097-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情
SI-60102-F	CONN JACK 4PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情

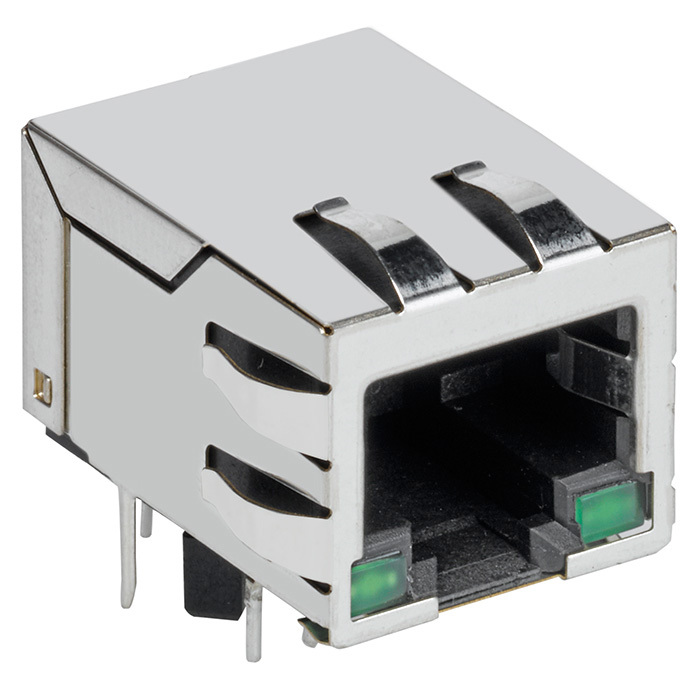

SI-60104-F	CONN JACK 1PORT PCB	1	10/100 Base-T、AutoMDIX	0 - 即時供貨	查看詳情

查看更多項目

發佈日期： 2014-11-14
