通訊

傳統上，基礎設施通訊原始設備製造商 (OEM)會針對特定頻帶使用 I/Q（或 IRM）升頻器或降頻器，並且專為這些頻帶調整他們的解決方案。 現在，隨著全球無線功能需求的增長，以及新的頻譜在全球開放漸多，大部份的 OEM 廠都計畫要針對 6 GHz 至 42 GHz 的所有商用微波無線頻段開發無線電。 因此，是離散式或部分整合的元件不再能滿足基地台的設計。 新的設計需要採用平台的方式，其所使用的通用元件能夠涵蓋多頻帶，並且可用於多個微波頻段的無線電設計。

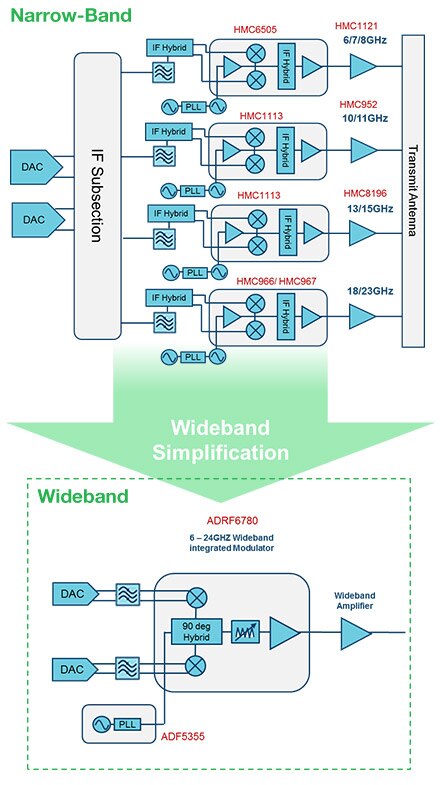

Analog Devices 領先業界的 ADRF6780（6 至 24 GHz 廣頻 I/Q 調變器）以及 ADRF6880（6 至 24 GHz 廣頻 I/Q 解變器）便是此趨勢下的成果。 如圖中所示，這兩個零件提供單一通用的廣頻混波平台，可涵蓋多個無線電頻段，並且能夠實現最佳效能與規模經濟。 OEM 廠現在只要藉由使用兩個變頻器，便能夠設計九個不同無線電頻段的微波回程無線電，取代了 6 至 24 GHZ 頻率之間所用的八個獨立零件。 ADRF6780 及 ADRF6880 將 I/Q 混波器、可選擇的 LO 倍頻器、VVA、對數檢波器以及 SPI 可編程四分離緩衝器，整合在單一封裝內。

這兩個零件在傳統 IF 介於 0.8 至 3.5 GHz 之間的外差式架構中，能夠作為混波器使用，或者只用一個零件進行 RF 一直下降到基頻的直接轉換（零 IF 架構）。。
