ADL6012 寬頻封包偵測器

Analog Devices 的 ADL6012 寬頻封包偵測器工作在 2 GHz 至 67 GHz

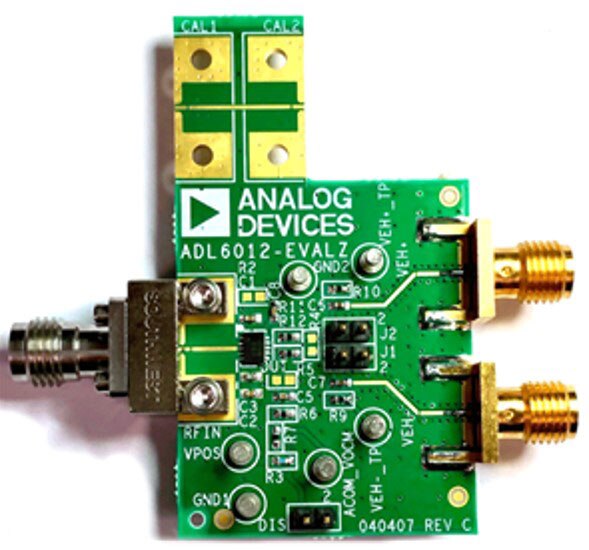

Analog Device 的 ADL6012 寬頻封包偵測器的圖片ADI 的 ADL6012 是一款多功能的寬頻封包偵測器，工作頻率為 2 GHz 至 67 GHz。500 MHz 寬的封包頻寬與 0.6 ns 的快速上升時間相結合，使該元件適合於廣泛的應用，包括廣頻封包追蹤、發射器局部振盪器 (LO) 的洩漏校正和高解析度的脈衝 (雷達) 偵測。

特點

  • 高達 67 GHz 的肖特基功率偵測器，目前沒有其它的肖特基偵測器在 44 GHz 以上的頻率下運行；其它替代方案具有更大的解決方案覆蓋區，不是廣頻的，並且性能較低
  • 快速響應：0.6 ns/1.1 ns 上升／下降時間。適用於快速脈衝偵測和廣頻封包偵測
  • 高達 43 GHz 的 ±1 dB 平坦頻率響應；可以精確量測非常寬頻的訊號，並最大程度地減少校準需求
應用
  • 航太與國防：軍用無線電和 SatCom 設備、短程雷達接收器
  • 儀器儀表和量測：ATE、BER 測試器、示波器、訊號產生器
  • 通訊：點對點無線電

Evaluation Board

圖片製造商零件編號說明現有數量價格查看詳情
EVAL BOARDADL6012-EVALZEVAL BOARD4 - 即時供貨$6,016.93查看詳情

ADL6012 Broadband Envelope Detector

圖片製造商零件編號說明現有數量價格查看詳情
40GHZ FREQUENCYADL6012SCPZN40GHZ FREQUENCY20 - 即時供貨$1,436.90查看詳情
40GHZ FREQUENCYADL6012ACPZN40GHZ FREQUENCY200 - 即時供貨$772.74查看詳情
發佈日期： 2020-10-02
