使用 BLDC 霍爾感測器當作位置編碼器 - 第 3 篇

以下資訊旨在協助解讀霍爾效應感測器的邏輯輸出，用以確定位置、方向與速度。雖然此輸出可用於馬達換向，但這個 BLDC 馬達操作層面並非本文探討範圍。

請參見本部落格系列的第 1 篇和第 2 篇，回顧此專案到目前為止的內容。

概覽

當 BLDC 中的三個霍爾效應感測器輸出饋送到微控制器時，訊號可以像三通道編碼器一樣接受處理。資料可進行顯示，或用於確定脈衝數、轉動方向和平均每分鐘轉數 (RPM)。對 RPM 進行平均是為了讓顯示的值平順地遞進。

PJRC Teensy 3.5 開發板

SparkFun 的 PJRC Teensy 3.5 開發板 (1568-1464-ND) 具有足夠的數位中斷，能處理來自霍爾感測器的三個訊號輸入，同時還配有焊入式排針座。由於具有足夠的額外 I/O 通道，Teensy 3.5 功能十分強大，能夠執行許多額外的任務，並可搭配內建的 SD 卡，實現資料記錄功能。

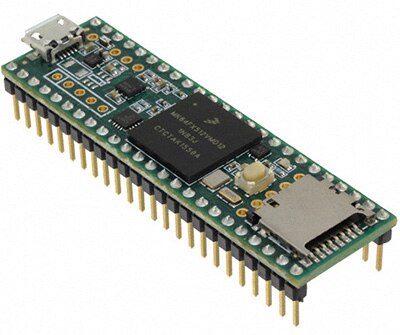

圖 1：SparkFun Electronics 的 Teensy 3.5 評估板。(圖片來源：SparkFun Electronics)

使用試驗電路板測試感測器輸出和 PJRC Teensy 3.5

使用試驗電路板 (438-1045-ND 或類似產品)，將 Teensy 3.5 的 USB 連接器放在右側，將上方排針座引腳插入隔板上方的第一排試驗電路板孔洞 (圖 2)。這樣就可以留出空間，將感測器輸出連接到 Teensy I/O。

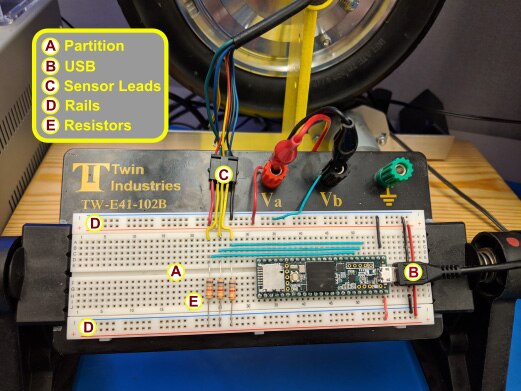

圖 2：連有 Teensy 3.5 開發板及跳接線的試驗電路板。(圖片來源：DigiKey)

使用實心跳接線 (BKWK-3-ND) 完成所有的試驗電路板連接。將 5 V、1 A 電源供應器的正極 (+) 引線連接到試驗電路板的上方或下方正電軌，隨後將負極 (-) 電源引線連接到上方或下方負電軌。將霍爾感測器連接器的正極 (紅色) 和負極 (黑色) 引線，分別連接到試驗電路板的正負軌，然後以任意順序將連接器的三條感測器引線，連接到 Teensy 3.5 的引腳 2、3 和 4。

感測器輸出為低態動作，因此觸發時，此輸出會連接到負電軌。未觸發時，需要將感測器輸出向上拉至正電軌，以建立兩個定義的邏輯狀態。在試驗電路板中插入三個 4 KΩ 至 8 KΩ 的電阻，即可用作感測器輸出的上拉電阻 (圖 2)。

使用 micro B 轉標準 A 型 USB 纜線，將 Teensy 3.5 連接至電腦。

軟體

Teensy 3.5 與 Arduino 整合式開發環境 (IDE) 相容，可實現編程用途。IDE 和 Teensyduino 附加組件均可從網路上取得。請遵循 https://www.pjrc.com/teensy/td_download.html 的安裝步驟繼續操作。

下面提供的編程範例程式碼使用三個硬體中斷，來監測霍爾感測器輸出的任何變化 (上升緣和下降緣)。一旦發生中斷，即會讀取 Teensy 3.5 的歷時時脈，以及三個輸入引腳中的兩個引腳。接著比較感測器的值以確定轉動方向，然後進行其他計算，以確定脈衝數和平均 RPM。透過將當前時脈值與先前儲存的前一個中斷時脈值進行比較，計算出兩個中斷之間的時間。

在 void loop 中，有四個值可用於進行序列列印。註解或取消註解程式碼行，可停用或啟用序列列印功能，然後將程式碼下載到 Teensy 並啟動序列監視器，可查看即時資料。旋轉 BLDC 馬達，在列印監視器中觀察數值的變化。

註：序列列印功能會降低微控制器的速度。I/O 中斷會導致顯示值暫停和跳轉，因為根據定義，每當輸入引腳改變狀態時，序列列印過程就會中斷。如果不使用顯示功能，請確保從程式碼中註解排除掉所有序列列印功能。

複製/* BLDC Hall Sensor read and calculation program for Teensy 3.5 in the Arduino IDE (Ver.1).DigiKey*/

/***************************** Variables *********************************/

#define CW             1			// Assign a value to represent clock wise rotation
#define CCW           -1			// Assign a value to represent counter-clock wise rotation

bool HSU_Val = digitalRead(2);		// Set the U sensor value as boolean and read initial state
bool HSV_Val = digitalRead(3);		// Set the V sensor value as boolean and read initial state
bool HSW_Val = digitalRead(4);		// Set the W sensor value as boolean and read initial state

int direct = 1;				// Integer variable to store BLDC rotation direction
int pulseCount;				// Integer variable to store the pulse count

float startTime;				// Float variable to store the start time of the current interrupt
float prevTime; 				// Float variable to store the start time of the previous interrupt
float pulseTimeW; 			// Float variable to store the elapsed time between interrupts for hall sensor W
float pulseTimeU; 			// Float variable to store the elapsed time between interrupts for hall sensor U
float pulseTimeV; 			// Float variable to store the elapsed time between interrupts for hall sensor V
float AvPulseTime; 			// Float variable to store the average elapsed time between all interrupts

float PPM;				// Float variable to store calculated pulses per minute
float RPM; 				// Float variable to store calculated revolutions per minute

/***************************** Setup *********************************/

void setup()
{
// Set digital pins 2, 3 and 4 as inputs
  pinMode(2, INPUT);
  pinMode(3, INPUT);
  pinMode(4, INPUT);

// Set digital pins 2, 3 and 4 as interrupts that trigger on rising and falling edge changes.Call a function (i.e.HallSensorU) on change
  attachInterrupt(digitalPinToInterrupt(2), HallSensorU, CHANGE);
  attachInterrupt(digitalPinToInterrupt(3), HallSensorV, CHANGE);
  attachInterrupt(digitalPinToInterrupt(4), HallSensorW, CHANGE);

// Initialize the print monitor and set baud rate to 9600
  Serial.begin(9600);
}

/*************************** Main Loop ******************************/

void loop()
{
  if ((millis() - prevTime) > 600) RPM = 0;                                     			// Zero out RPM variable if wheel is stopped

  //Serial.print(HSU_Val); Serial.print(HSV_Val); Serial.println(HSW_Val);      	// Display Hall Sensor Values
  //Serial.println(direct);                                                    				// Display direction of rotation
  //Serial.println(pulseCount);                                                 			// Display the pulse count
  Serial.println(RPM);                            		      			// Display revolutions per minute
}

/************************ Interrupt Functions ***************************/

void HallSensorW()
{
  startTime = millis();						// Set startTime to current microcontroller elapsed time value
  HSW_Val = digitalRead(4);					// Read the current W hall sensor value
  HSV_Val = digitalRead(3);						// Read the current V (or U) hall sensor value
  direct = (HSW_Val == HSV_Val) ?CW : CCW;			// Determine rotation direction (ternary if statement)
  pulseCount = pulseCount + (1 * direct);				// Add 1 to the pulse count
  pulseTimeW = startTime - prevTime;				// Calculate the current time between pulses
  AvPulseTime = ((pulseTimeW + pulseTimeU + pulseTimeV)/3);	// Calculate the average time time between pulses
  PPM = (1000 / AvPulseTime) * 60;					// Calculate the pulses per min (1000 millis in 1 second)
  RPM = PPM / 90;						// Calculate revs per minute based on 90 pulses per rev
  prevTime = startTime;						// Remember the start time for the next interrupt
}

void HallSensorV()
{
  startTime = millis();
  HSV_Val = digitalRead(3);
  HSU_Val = digitalRead(2);					// Read the current U (or W) hall sensor value
  direct = (HSV_Val == HSU_Val) ?CW : CCW;
  pulseCount = pulseCount + (1 * direct);
  pulseTimeV = startTime - prevTime;
  AvPulseTime = ((pulseTimeW + pulseTimeU + pulseTimeV)/3);
  PPM = (1000 / AvPulseTime) * 60;
  RPM = PPM / 90;
  prevTime = startTime;
}

void HallSensorU()
{
  startTime = millis();
  HSU_Val = digitalRead(2);
  HSW_Val = digitalRead(4);					// Read the current W (or V) hall sensor value
  direct = (HSU_Val == HSW_Val) ?CW : CCW;
  pulseCount = pulseCount + (1 * direct);
  pulseTimeU = startTime - prevTime;
  AvPulseTime = ((pulseTimeW + pulseTimeU + pulseTimeV)/3);
  PPM = (1000 / AvPulseTime) * 60;
  RPM = PPM / 90;
  prevTime = startTime;
}

註：編程人員也許想將重複的中斷函數程式碼分解成額外的函數，以簡化整個編程。但這麼做可能會導致額外的函數中斷，並導致數值在不同的計算之間發生更改，進而產生資料錯誤。如試驗電路板測試步驟和程式碼中所述，感測器輸入的順序只會影響對轉動方向的確定。取消註解與變數「direct」有關的序列列印行，即可在顯示監視器中查看值。確認這個值是否保持為 1 或 -1，這取決於您轉動轉輪的方式。如果偏離，在相應的中斷函數中，反轉三進制程式碼的「CW」和「CCW」，以修正輸出。

總結

BLDC 霍爾感測器現設定為低解析度的三通道編碼器，能夠提供準確的資料來輔助導航及轉輪位置感測，而不會妨礙其主要的馬達控制功能。有些 BLDC 控制器則只使用反電動勢來確定線圈和磁鐵的位置，造成霍爾感測器輸出僅用於導航和位置感測。但無論是哪種方式，感測器給使用者帶來的價值都遠不止是馬達控制。

其他資源：

Arduino IDE：http://www.arduino.cc/en/Main/Software

Teensyduino：https://www.pjrc.com/teensy/td_145/TeensyduinoInstall.exe
