在關鍵應用中使用鎖定式電源線進行穩定連接

電源線通常不受注意，直到停止工作。假設您的儀器或伺服器採用機架安裝，把裝置滑出機架時，電源線會被纏繞並從插槽中拔出，即使有預留維修纜線也是如此。真糟糕，這下子裝置就沒電了，直到您發現異狀並插回電源。如果這個儀器是用來進行長期量測，或者是會計部門的伺服器，那就麻煩大了。此時，您需要的是一條可以鎖定在插槽中的電源線，可防止掉落或意外拔出。

在試著將電源線用紮帶綁在底盤上或用夾子應急固定之前，請考慮使用專為解決此問題所設計，更直接的解決方案，如 Qualtek 的 Q-Secure 電源線。

電源線

電源線雖然不起眼，但其實有相當高的工程水準，以及一系列的技術和安全標準。從標準電源線開始說起，如 312003-01 (圖 1)。這條纜線長 7.5 ft，一端為插頭，另一端則是插座。

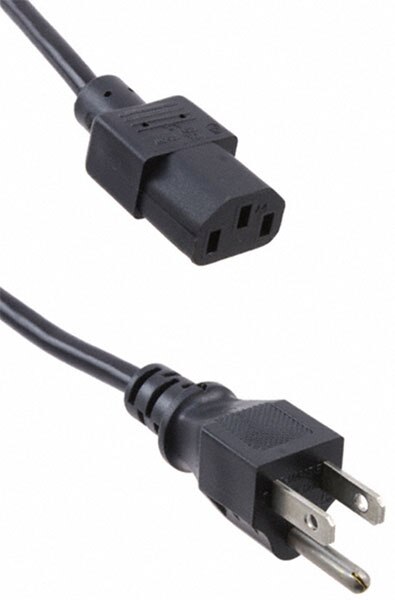

圖 1：312003-01 是標準電源線，一端為插頭，另一端為插座。(圖片來源：Qualtek)

此連接器的插頭側為 125 V、15 A，稱為 NEMA 5-15P 連接器。NEMA 名稱的代碼包含兩部分，破折號前的數字代表連接器的配置和電壓，破折號後的數字代表額定電流。例如，常見的 NEMA 5-15 的 5 代表這是接地的三線連接器，可處理 125 V 電壓，而 15 則代表 15 A。 尾碼 P 表示連接器是插頭，而尾碼 R 則表示為插座。

電源線的插座側指定為 IEC 60320 C13 連接器。IEC 60320 標準涵蓋電源連接，包括插頭和插座，稱為耦合器。C13 代表接地的三線插座，其最大國際額定值為 250 V、15 A，美國額定值為 125 V、15 A。

鎖定式電源線

Qualtek 的 Q-Secure 電源線具有鎖定式 C13 連接器，用於安全連接電源線和接受供電的裝置。例如，512002-01 (圖 2) 是一條長度為 6 ft 的鎖定式電源線，使用三條 18 AWG 絞合線。歸類為 SJTW 纜線，表明是提供耐用性的耐天候、重型電源線。

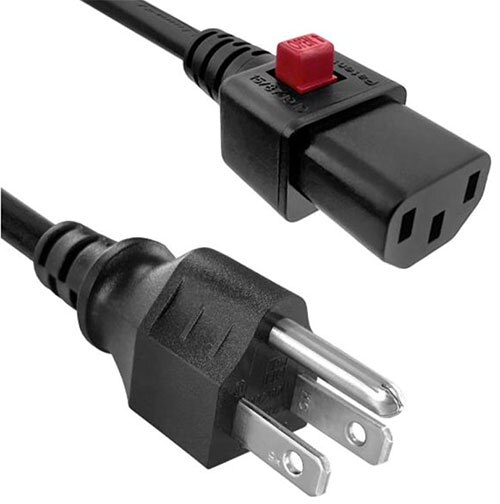

圖 2：Q-Secure 電源線含鎖定式 C13 插座，可防止電源線被拔出。(圖片來源：Qualtek)

Q-Secure 線內建鎖定機制，按下紅色按鈕即可啟動，直到其鎖定。此機制可減少連接意外斷開，確保 C13 插座牢固連接至電源輸入。此鎖定機制可承受的額定值為高達 35 lb 的拔出力。按照指示的方向推回紅色按鈕即可解鎖。

Q-Secure 512 系列電源線共有 15 個型號。提供 18、16、14 AWG 電線，長度為 36、72、96、120、144 in。最大額定電流取決於電線尺寸。18 AWG 電線的額定電流為 10 A，16 AWG 為 13 A，14 AWG 為 15 A。所有電線可處理的最大電壓均為 125 V。

醫院級線纜

除了 512 系列鎖定式電源線之外，Qualtek 的 Q-Secure 系列還包含 15 款醫院級電源線。醫院級電源線的設計可消除電線到外部邊界的電擊，提供最高接地可靠性，並能承受小半徑彎折而不會受損。符合 UL817 和 CAN/CSA C22 標準測試。例如，533012-01 (圖 3，左) 是一條 6 ft 長的三芯電源線，配有 14 AWG 電線，在供電側搭配透明 NEMA 5-15P 醫院級插頭。

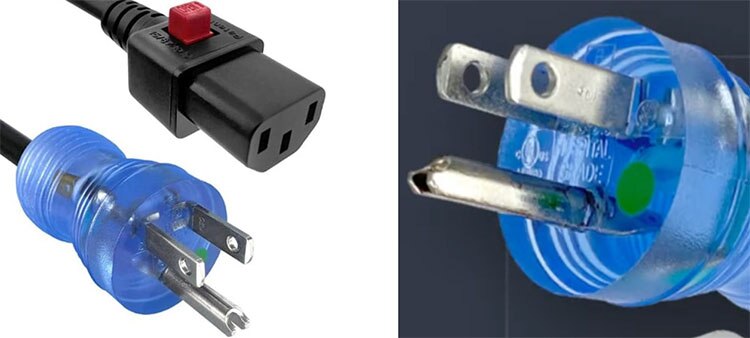

圖 3：533012-01 醫院級鎖定式電源線 (左) 在電源線供電側使用 NEMA 5-15P 醫院級連接器；綠點 (右) 表示獲得醫院級認證。(圖片來源：Qualtek)

根據標準，醫院級連接器的連接器表面以指定尺寸的永久綠點來識別 (圖 3，右)。鎖定式 C13 插座與標準鎖定線相同。

結論

設計人員可以使用 Qualtek 的 Q-Secure 電源線，為電源線和供電裝置之間提供更穩定的連接，而無需使用外部臨時夾具。內建鎖定機制可防止連接意外斷開，因此成為資料中心、伺服器機房、醫療裝置等關鍵應用的理想選擇。
