是時候捨棄 LDO、改用小型切換式穩壓器了嗎?

我不得不坦承,儘管切換式穩壓器已獲得很多關注,但我內心對於低壓降穩壓器 (LDO) 還是有種難以割捨的情結。個中的原因包括 LDO 能夠輕鬆高效地完成作業,而不會令人傷透腦筋或是出什麼意外。此外,LDO 是我使用的第一種穩壓器元件,曾在我打造實際電路時立下汗馬功勞。即便是現在,當我需要一個幾 伏特電壓和大約 1 A 電流的電軌時,第一個想到的也是基本的三端 LDO,而不是切換式穩壓器 (又稱為切換器)。

眾所周知,LDO 的效率一般來說比切換器低,但在較低的電流下 (大約 1 A),兩者的效率差別並不大,對於特定的設計可能無關緊要。但是,如果電流超過幾安培,這個差異通常會很大,LDO 將不是很好的選擇,除非您需要超低雜訊電軌。其實,有些切換器相當不錯,而且雜訊也非常低。此外,雖然有些類型的 LDO 和低歐姆值的「洩放」電阻能進行並聯,使耗用的電流達到均等,但是這種作法可能會讓佈局、覆蓋區、BOM 和量化效能變得非常複雜。

儘管如此,LDO 仍然是工程師物料清單中非常重要的元件。這些元件很容易使用,每當需要在 IC 或子電路附近進行適當穩壓時,許多設計人員都會在印刷電路板上加點這些元件。這不僅能將電源軌的 IR 壓降和拾取的雜訊減至最低,而且還能在電源遠離負載時盡可能減少所出現的其他問題。

但時代在變

然而,我開始懷疑,即便對於那些基本的導入設計,LDO 也可能很快無用武之地。密封式低電流切換式穩壓器,如今在簡約性、尺寸、必要的 (或非必要的) 外部被動元件,以及導入設計的整體簡易性方面,具有和 LDO 旗鼓相當的屬性。若在電路中以「黑箱」角度來對比這些密封式切換器和 LDO,已很難看出 1 A 的 LDO 和幾安培的密封式切換器有什麼差異。

此外,LDO 僅能向下調節 (降壓),切換器則有降壓、增壓,甚至能在降壓/增壓模式間無縫轉換。這種能力很重要,原因在於許多電路都是採用鋰離子單芯電池來供電,需要藉由降壓/增壓模式,將電池從完全充電狀態調節至稍微放電。

(實用) 範例展示

不妨考慮一下 Analog Devices 的 LTM8074 (LTM8074EY#PBF) 靜音切換器 µModule 穩壓器 (圖 1)。此元件具有寬廣的輸入電壓範圍 (3.2 至 40 V),以及寬廣的輸出電壓範圍 (0.8 至 12 V),在 24 V 輸入和 5 V 輸出時可提供 1.2 A 的連續電流,並能在 3.3 V 輸出時達到 1.75 A 的峰值輸出電流。但真正吸引我注意的是其尺寸很小。作為 BGA 元件,其尺寸僅為 4 mm × 4 mm × 1.82 mm (高度)。

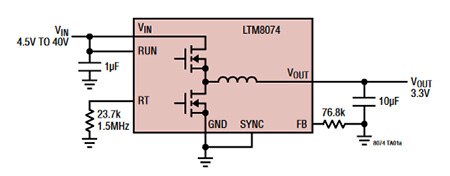

圖 1:LTM8074 是簡單易用的切換式穩壓器,無論是模組本身,還是整體電路,覆蓋區都很小。(圖片來源:Analog Devices)

此元件只需要兩個電容 (1 µF 和 10 µF) 和兩個電阻便能運作,可像 LDO 一樣輕鬆加入使用,只不過相比之下功率更大,覆蓋區更小。該封裝內嵌有通常會與切換器關聯在一起的電感,因此從設計人員的角度來看,不算是物料清單的一部分,而且不會佔用額外的空間。此外,此裝置的 EMI 輻射量相當低,比起 LDO 的輻射量毫不遜色 (圖 2)。

圖 2:LTM8074 在其 DC2753A 展示板上的輻射量為 CISPR22 B 類,VOUT 為 3.3 V,負載電流為 1.2 A,且無 EMI 濾波器。(圖片來源:Analog Devices)

Texas Instruments 也提供這種類似於 LDO 的小型切換器模組 LMZ10501 (LMZ10501SILR)。這是一款 1 A 的奈米模組,輸入電壓範圍為 2.7 至 5.5 V,輸出電壓範圍為 0.6 到 3.6 V (圖 3)。

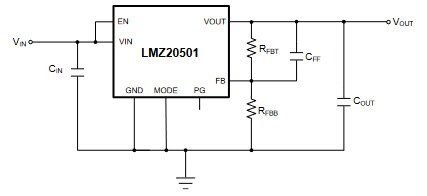

圖 3:Texas Instruments 的 LMZ10501 採用 3.00 mm × 2.60 mm 封裝,內含電感,只需要外接三個陶瓷電容和兩個電阻便能運作。(圖片來源:Texas Instruments)

LMZ20501 只需要三個陶瓷電容和兩個電阻,同時還在其 8 引腳的 microSiP 封裝中內建電感,封裝尺寸僅為 3.00 mm × 2.60 mm (圖 4)。毫無疑問,此元件看起來不像是標準 IC。

圖 4:Texas Instruments 的 LMZ10501 的電感是奈米模組實體設計不可缺少的一部分,不僅能節省空間,還減少了物料清單的項目數量。(圖片來源:Texas Instruments)

這些小型切換器甚至與低電流範圍的 LDO 相比也非常有競爭力,而 LDO 在尺寸和易用性層面擁有長久優勢。例如,Maxim IntegratedMAXM15462 是高效率的同步降壓 DC-DC 模組,內建控制器、MOSFET、補償元件和電感,可在寬廣的輸入電壓範圍內運作 (圖 5)。此模組可接受 4.5 至 42 V 輸入,能在 0.9 至 5 V 的可編程式輸出電壓範圍內,提供高達 300 mA 的輸出電流。此模組需要三個電容 (兩個 1 µF 和一個 10 µF) 和兩個電阻,並採用極小的 2.6 mm × 3 mm × 1.5 mm uSLIC™ 封裝。

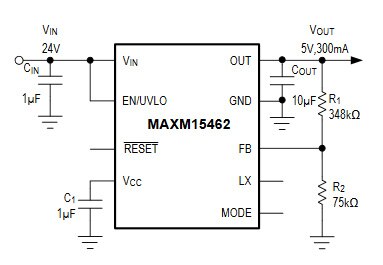

圖 5:Maxim Integrated 的 MAXM15462 300 mA 輸出切換式穩壓器,在尺寸上甚至能與低電流的 LDO 競爭。(圖片來源:Maxim Integrated)

這些小型切換器相較於可媲美的 LDO,其優點不只是尺寸更小、效率更高。這些切換器還具有很多不錯且有時是必要的功能,例如軟啟動 (能減少輸入湧入電流)、「電源良好」的輸出引腳,以及可編程的欠壓鎖定 (UVLO) 閾值,包含的功能依元件而有所不同。

或許還是該換了?

有時候,人必須放下過去的偏好,才能享有科技帶來的好處。我曾見過一些工程師在新的產品設計中使用二十年前的運算放大器,主要是因為他們熟悉並習慣使用這些元件。雖然就某些方面來說,這是人之常情,但可能讓最終的設計無法發揮更多的效用,或是無法實現更低的成本或更小的尺寸。

每年可能仍會有數不盡的全新導入設計採用 LDO 等電源穩壓器。但是,低功率切換式穩壓器不僅在效能、特性、易用性以及效率層面遠超 LDO,而且封裝也很小。作為專業人士,如果都不考慮一下這些切換器,就一股腦兒地將熟悉的 LDO 放入物料清單,那真是一種失職。

如果您屬於這種情況,請好好思考一下。我也趁這個時候檢查一下我車上的化油器,清潔一下針閥或是調節一下浮筒。

關於作者

Image of Bill Schweber

Bill Schweber 是電子產品工程師,至今已撰寫三本有關電子通訊系統的教科書,以及數百篇技術文章、評論專欄,及產品特色介紹。他曾擔任 EE Times 的多個特定主題網站的技術網站管理人,以及 EDN 的執行編輯和類比技術編輯。

在類比和混合式訊號 IC 領導廠商 Analog Devices, Inc. 任職期間,Bill 從事行銷溝通 (即公關) 職務,因此他在技術及公關職能兩個方面皆有實務經驗,能與媒體雙向交流公司產品、業務事例及傳遞訊息。

Bill 在加入 Analog 從事行銷溝通職務前,原在業界舉足輕重的技術期刊擔任副主編,也曾任職於該公司的產品行銷和應用工程團隊。在此之前,Bill 於 Instron Corp. 從事材料測試用機器控制的類比電路和電源電路設計以及系統整合。

他擁有麻薩諸塞大學電機工程碩士學位和哥倫比亞大學電機工程學士學位,為註冊專業工程師,並持有進階級業餘無線電執照。Bill 也曾就各類工程主題進行線上課程的規劃、撰寫及講授,包括 MOSFET 概論、ADC 的選擇以及驅動 LED。
