串聯和並聯電池電路

您有個專案，但是否無法以正確的價格或尺寸找到您所需的電池容量？有時，可行的方法是將多個電池並聯、串聯，甚至是兩者並行。只連接相同容量、類型與生產日期的電池是比較好的作法。

系列

若您要將電池串聯，將電池的正極端子連接下一個電池的負極，然後重複此操作。以下公式適用於串聯電路：(V_total = V₁+V₂ 以此類推)。如此可提供負載用的額外電壓，但無額外電流 (I_total = I₁ = I₂ 以此類推)。圖 1 所示的串聯範例最後得到 36 V，電流容量為 1 A。

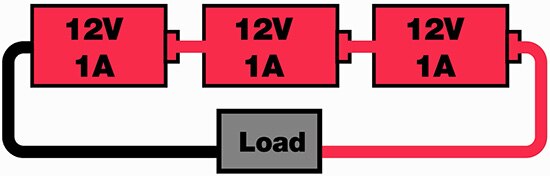

圖 1：串聯電池電路顯示負載為 36 V，電流容量為 1 A。

並聯

若您要將電池並聯，則則將所有的正極端子連接，然後將所有的負極端子連接。以下公式適用於並聯電路：(I_total = I₁+I₂ 以此類推)如此可提供負載用的額外電流，但無額外電壓 (V_total = V₁ = V₂ 以此類推)。圖 2 所示的範例最後得到 12 V 負載，電流容量為 3 A。

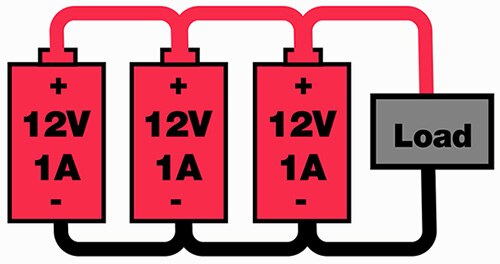

圖 2：此並聯電池配置會顯示 12 V 負載，電流容量為 3 A。

串聯／並聯組合

若您同時需要更多電流和電壓，使用組合電路也是一個方法。為此，請依照上述的連接指南進行串聯，然後再依照並聯方向進行連接。

階梯比喻：

個別串聯 (梯級) 以並聯方式串起 (側邊護欄)，就好像階梯的梯級與側邊護欄一樣。

總電壓 = 階梯一個梯級上的串聯電池電壓總和 (每個梯級的電壓必須相同)。

總電流 = 所有個別梯級的電流容量總和 (每個梯級上的各個電池，電流容量必須相同)。

圖 3 所示範例指出負載為 24 V，可提供高達 2 A 電流。

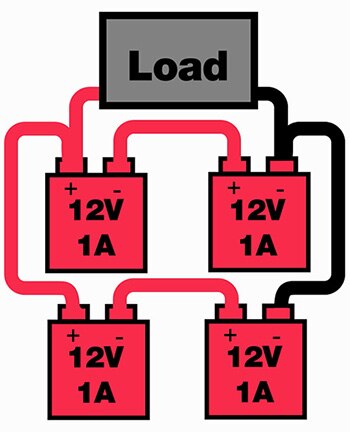

圖 3：此串聯並聯電池配置指出 24 V 負載，可提供高達 2 A 電流。
