MEAN WELL 的 LOP 系列簡化電源設計

電源供應器是系統效能表現的關鍵，但設計人員常常難以平衡外形尺寸、功率密度、效率和認證等因素，這種妥協往往看起來無法避免。這時候，應考慮 MEAN WELL 的品項，即可不需要犧牲設計目標就能滿足物料清單預算。

隨著應用越來越要求設計簡潔，滿足效能要求的挑戰就更高。許多電源供應器，尤其是通用產品，可能不可靠、通風不良、缺乏安全認證。

MEAN WELL 的 LOP 系列 AC-DC 轉換器在成本、尺寸、效能和全球合規性之間達到極具吸引力的平衡。設計人員可以靈活地採用薄型的開放式框架佈局，並且還相容於印刷電路板 (PCB) 樣式整合。

電源供應器對於產品的熱效能、外形尺寸、法規遵循、長期可靠性有著巨大的影響。在醫療裝置和工業設備等領域，幾乎沒有出錯的餘地，選擇錯誤的元件可能會比解決問題更麻煩。

產品設計人員為其應用供電時會面臨一系列常見的挑戰。空間往往是主要的限制，設計人員需尋求不影響功率輸出的薄型解決方案。此外，通常還必須在無強制風冷之下管理熱輸出。電磁干擾 (EMI) 是另一項阻礙，電源供應器諧波和切換雜訊可能會影響排放和耐受性測試的合規性。將產品運送至全球也需要交流輸入相容性及符合多項安全認證。

薄型、高效率

MEAN WELL 的 LOP 系列功率為 200 W 至 600 W，輸出電壓為 12 V 至 54 V，支援馬達、LED 照明、致動器、工業控制系統等中高功率應用。

LOP 系列在設計時充分考量系統整合商和產品工程師的需求，結合薄至 25.4 mm 的薄型尺寸與及高達 94% 的高效率，使其適用於緊湊、密封、無風扇設計中。

所有 LOP 型號均透過對流冷卻支援無風扇運作，但由於熱限制，功率等級會降低。若要達到滿額輸出，需要強制風冷，一般氣流為 ≥10 – 23 CFM，視型號而定；降額無風扇輸出也因型號而異。

LOP 系列具有通用 85 至 264 VAC 輸入、內建保護功能和完整的安全認證，包括 IEC/EN/UL62368-1、60601-1、61558-1 和 60335-1，有助於簡化合規性及全球部署。

其寬廣的工作溫度為 -40°C 至 +80°C，符合 OVCIII、2xMOPP 及 BF 醫療應用標準，適用於各產業。具有 12 V 至 54 V 的寬廣電壓範圍和強大的安全功能，使其適用於 Class I 和 Class II 系統，應用涵蓋通訊、網路、醫療、工業控制、安全、家庭自動化領域。

產品線從 LOP-200-12 開始：這是一款 200 W、12 V 單元，採用緊湊型開放式框架封裝，尺寸為長 4.00 in X 寬 2.00 in x 高 1.00 in (101.6 mm x 50.8 mm x 25.4 mm) (圖 1)。此單元非常適合空間有限的應用，例如 LED 照明、控制面板、門禁系統；這些應用重視可靠性和簡單性。LOP-200 型號在無風扇對流冷卻時提供 140 W 的降額功率，在強制風冷時提供 200 W 的額定功率。

圖 1：LOP-200 和 LOP-300 的外形尺寸均為 4.00 in x 2.00 in x 1.00 in。(圖片來源：MEAN WELL)

LP-300 型號與 LOP-200 尺寸相同，因此設計人員無需重新設計外殼或 PCB 佈局即可升級應用功率等級。LOP-300-12 在無風扇下可提供高達 200 W 的功率，在強制風冷下可提供高達 300 W 的功率。

三種更高功率的 LOP 型號系列的覆蓋區皆為 5.00 in x 3.00 in，功率每增加一級，高度就會適度增加。

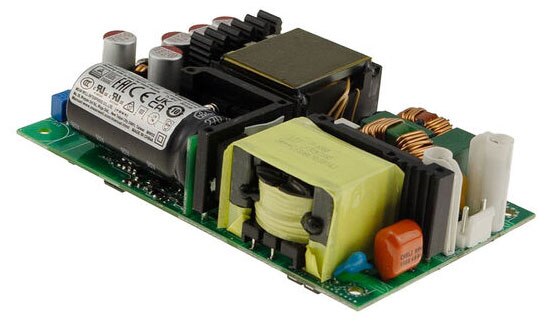

高度為 1.08 in (27.5 mm)。LOP-400 型號 (圖 2) 支援 280 至 320 W，並採用對流冷卻。透過強制風冷，這些型號可提供 400 W 的完整輸出，使其適用於工業控制系統、動作應用以及具有主動熱管理的高耗電嵌入式平台。

圖 2：LOP-400 型號尺寸為 3.00 in x 5.00 in，高度為 1.08 in。(圖片來源：MEAN WELL)

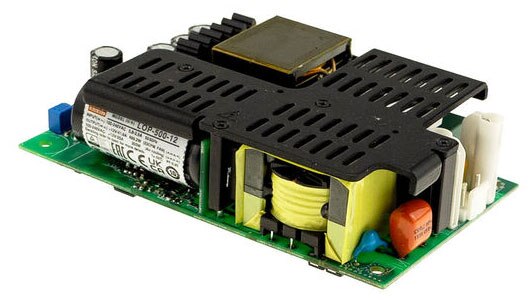

LOP-500 型號 (圖 3) 高度為 1.20 in (30.5 mm)，輸出容量擴展至 500 W，可支援 350 W 至 400 W 的對流冷卻操作。設計人員可以建立半被動設計，依據需求提高風扇速度。

圖 3：LOP-500 電源供應器佔用的電路板空間與 LOP-400 相同，但高度略高。(圖片來源：MEAN WELL)

在高功率的層級中，LOP-600 型號適用於需要維持高功率的全通風環境。雖然可以支援高達 400 W 的無風扇運作，但要達到 600 W 的全部輸出則需要大約 23 CFM 的強制風冷。這些型號非常適合重視熱管理和可靠性的高密度工業、自動化、儀器系統。LOP-600-12 的高度為 35 mm，而所有其他電壓型號的高度為 33.5 mm。

結論

MEAN WELL 的 LOP 系列電源供應器為各種要求嚴格的應用提供多功能性、可靠性、安全性。採用支援無風扇對流和強制風冷的型號，設計人員可以平衡空間、雜訊、功率需求。模組化設計、寬廣的輸入和輸出範圍以及全面的安全認證，可簡化對全球市場的整合。
