極致的 USB Type C 交換機介紹：雙向、電腦控制且開源

在 Codethink，我們十多年來一直與眾多客戶合作，改進其建構、整合與測試管道。

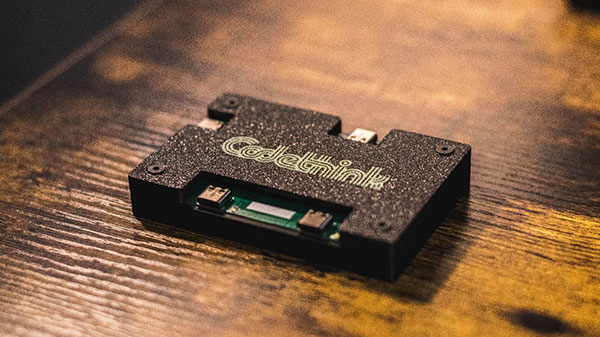

這些工作中，有一部分是針對複雜的嵌入式系統將其測試工作自動化，例如汽車的娛樂系統。我們原本在尋找一種 USB 交換機，可以模擬在這類系統中插拔行動電話與儲存裝置的工作。但卻無法在市場上找到足以向我們上百位客戶推薦，且價格合理的這類裝置，因此我們決定要自己打造。

(圖片來源： Codethink)

這是什麼？

簡而言之，這個裝置可依照程式，將 USB C 裝置的有線連接斷開、重新接上以及在彼此之間切換。此交換機的設計擁有運作完整的 USB C 連接埠。這表示，擁有典型 Type C 連接埠的所有特點和功能，例如充電、高速和超高速數據傳輸。具有雙向功能，因此使用者可選擇要連接主機的連接埠，另一端的連接埠就會自動配置成連接到周邊裝置。如此即可確保安全和操作性。

你可用於何處？

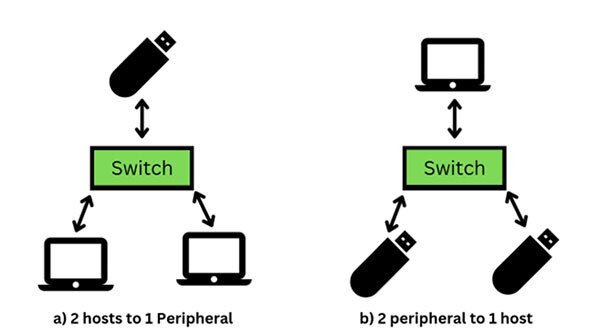

此交換器是一種隨插即用的解決方案，適用於任何想要執行以下操作的人：

1. 簡化多個主機和週邊裝置之間的連接。
2. 自動執行測試作業，將不同周邊裝置一次一個連接到主機。可以使用具有交換機的集線器，就可在不同周邊裝置與主機之間進行連接切換。

(圖片來源：Codethink)

如何控制？

只需通過 USB C 纜線就可將交換機連接到筆記型電腦。使用您選擇的工具連接到交換機的 CDC 序列埠，然後將其中一個控制命令複製到序列埠，就可開始切換。

此專案的開源程度有多少？

硬體完全開源，並使用 KiCAD 6 進行設計。

目前開放的韌體可免費使用，但採用 ST 的工具鏈和函式庫，因此無法稱為免費軟體 (至少目前是如此)。我們正努力將韌體移植到 libopencm3，未來就可免費提供授權。

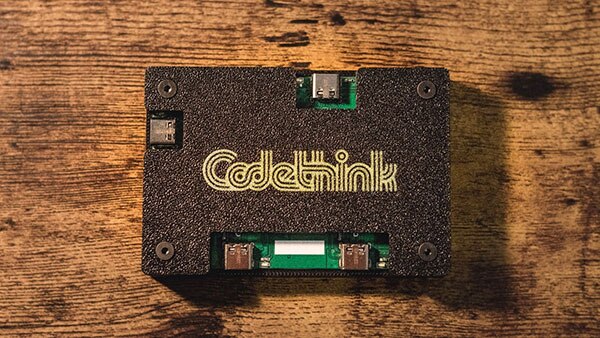

我們設計了一款可以 3D 列印的機殼，以確保您的交換機安全。此機殼的 STL 檔由 SA 4 依據 CC 條款提供授權。

(圖片來源：Codethink)

想買幾個交換機給自己嗎？

請聯繫我們的銷售團隊，進一步瞭解 Codethink 如何協助您將此交換機整合到您的軟硬體測試例行作業中。

如果您想自己構建一個，只需按幾下即可。只要依照以下簡單步驟操作：

• 硬體：
1. 複製硬體儲存庫。
2. 將生產資料夾內的光繪檔、BOM 和擺放檔，上傳到您選擇的製板廠網站。
3. 訂購您所需的任意數量！

USB 交換機的硬體備妥後，就可寫入韌體了。

• 韌體：
1. 將韌體儲存庫複製到本機中，以便建構韌體，接著依照 README 中的建構步驟操作：
2. 將編程工具 (ST-LINK) 連接到 SWD 埠，然後使用 ST CUBE 編程工具進行寫入。

外殼檔案位於硬體儲存庫的 case 資料夾中。您可以使用隨附的 STL 進行 3D 列印，也可線上訂購！
