如何測量電路中的電壓

前一個影片示範了使用手動和自動量程三用電表的基本方法。下方的影片將示範如何測試電路中的電壓、電流、電阻。各個主題將分次說明，這篇部落格文章將討論電壓量測，後續的部落格文章則會討論電流和電阻。

圖 1

這個主題看來相當容易理解。只要將探針放在電路中，就可以得到測量結果了，對吧？不盡然。首先要確定究竟要測量什麼。總電路的電壓？個別元件的壓降？三用電表上的電壓讀數將視探針放置的地方而定。

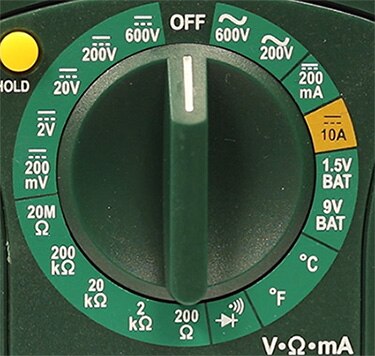

首先，拿出三用電表，將黑色探針插入「COM」連接埠。接著，將紅色探針插入「V」連接埠。請注意，「V」或電壓連接埠也可能用於其他測量，因此或許不會只標示「V」而已。若要測量 DC 電壓，請將轉盤轉至 V_DC 或上方有一條連續直線和一條虛線的「V」符號 (見圖 1)。若要測量 AC 電壓，請將轉盤轉至 V_AC 或上方有正弦波的「V」符號 (見圖 1)。若是手動量程電表，這些選項會類似下方的圖片，您必須選取想要測量的範圍。務必從較寬廣的範圍開始，再依需要逐步縮小範圍。

*注意：每個電表會有不同的外觀和最大值，此範例圖片不能代表所有電表。

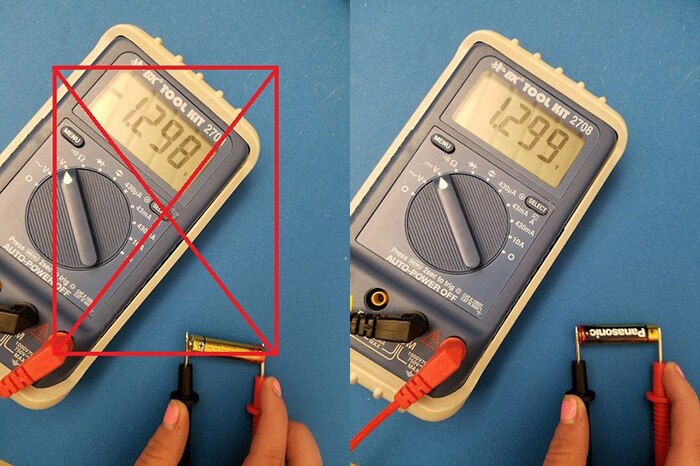

插入探針並將轉盤轉至正確設定後，請將探針分別放置在電源供應電壓的兩側。若讀取到負值，只要對換探針位置，讓「COM」(黑色) 探針置於負極引線上。測量個別元件的電壓時，將探針置於該元件的兩側，並確認「COM」或黑色探針置於負極引線上，而紅色探針則置於正極引線上。

電壓測量可於疑難排解時，提供重要的資訊，不僅能顯示供應給該電路的電壓是否太高或太低，之後還能依據壓降判定引起問題的元件。若電線、電路板走線及保險絲等元件兩側之間的壓降超出預期，則可能表示有問題。準備開始測量了嗎？請在我們的網站查看多種三用電表品項：digikey.com/multimeters。
